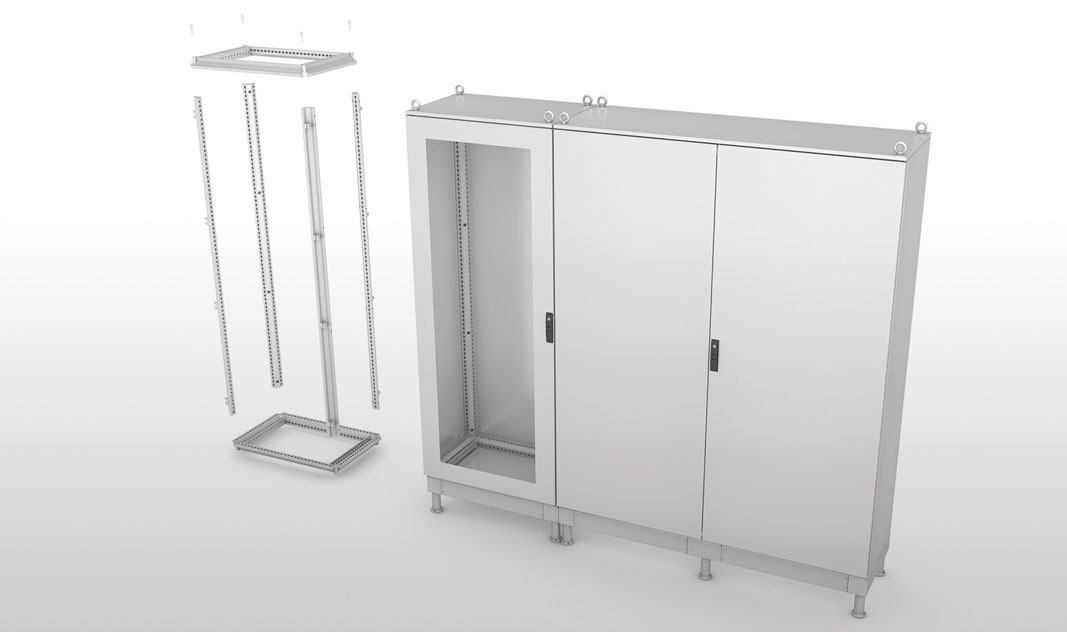

Armarios Modulares MX

ARMARIOS MODULARES MX
• Material: acero inoxidable EN 1.4301 (TYPE 304L) satinado y protegido, espesor 15/10 para paneles laterales y traseros, espesor 20/10 para la puerta (posibilidad de realizarlos con otros aceros inoxidables).
• Estructura: sistema de empalmes en microfusión y perfiles inoxidables con taladros espaciados  25 mm para el montaje de accesorios eventuales.
• Entregado en kit de montaje o, bajo pedido, pre-ensablado.
• Puerta delantera ciega o con vidrio laminado 3+3 de seguridad, con marco interior inoxidable de refuerzo, agujerada para poder soportar equipos y/o fijar conductos de cables y accesorios. Bajo pedido se pueden realizar en la puerta ciega unas ventanillas parciales y con materiales diversos (poli carbonato o bien aluminio para serigrafías).
• Lado trasero: el armario puede entregarse completo con panel posterior ciego empernado con espaciadores de estanqueidad o bien con una puerta ciega abisagrada igual de la delantera.
• Paneles laterales extraíbles, empernados, de pedir por separado
• Cerradura de doble peine con plaqueta exterior en poliamida negra cargada vidrio, con cierre en 4 puntos y llave B.T. Bajo pedido puede sustituirse con otras cerraduras diferentes
• El fondo del armario puede equiparse con tres tipos distintos de placas pasacables: monobloque, múltiplas o bien múltiplas con guillotina, a pedir por separado (ver accesorios para armarios).
• Bisagras ocultas de acero inoxidable TYPE 304L que permiten abertura de 120° como según recomendación CEI EN 60204-1
• Peso máximo admitido en la puerta: 30 Kg.
• Cáncamos para levantamientos
• Junta de estanqueidad en espuma de poliuretano aplicada por sistema robotizado.
• Placa interior en sendzimir, a pedir por separado, disponibile tanto en versión tradicional como en versión ahorro espacio (más ancha). Disposnibilidad de placas intermedias eventuales, bajo pedido
• Preparado para puesta a tierra según las normas vigentes
• Grado de protección: IP66
• N O T A: Armario en kit de montaje, puede suministrarse ensamblado, bajo pedido
• Todas las composiciones de armarios MX están equipadas con RFID

Modulo Puerta Simple

Para pedir su armario en kit de montaje, es suficiente añadir una K al final del código  (ej. MX0685K)

Modulo De Doble Puerta

Para pedir su armario en kit de montaje, es suficiente añadir una K al final del código  (ej. MX1285K)

Modulo Subida Cables

Para pedir su armario en kit de montaje, es suficiente añadir una K al final del código  (ej. RMX0385K)

Note:
“RMX” panel delantero empernado
“RMXP” puerta delantera

MODULO PARA BLOQUE SECCIONADOR

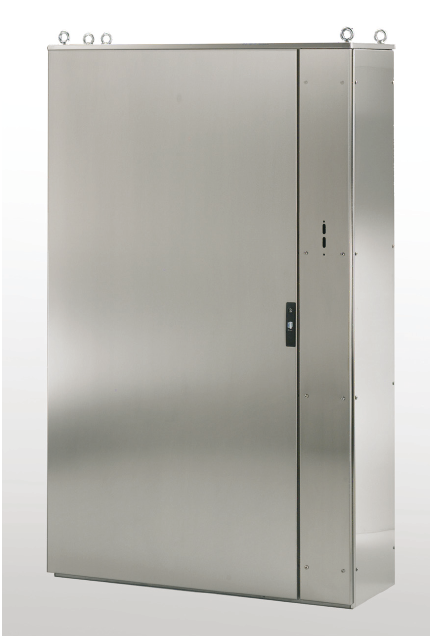

Modulo Para Bloque Seccionador

Módulo estudiado en conformidad con las normas de EE.UU. en lo referente la seguridad, posibilita la máxima explotación de los espacios internos y especialmente de toda la placa interna, mantenendo accessibilidad por todos los lados, carácterisitca de los armarios modulares MX.
El módulo, desprovisto de segregaciones internas, lleva una puerta en el lado delantero (con función de puerta principal en una batería de armarios) y un pequeño panel empernado de 200 mm. preparado para recibir la palanca de accionamiento de los interruptores principales siguientes:

• Allen Bradley 1494 V-H1
• Square D 9422 A1
• General Electric TDA tipo 1 e 2
• Moeller NZM-XSHGVR 12-NA
• Siemens ITE MAX FLEX ®

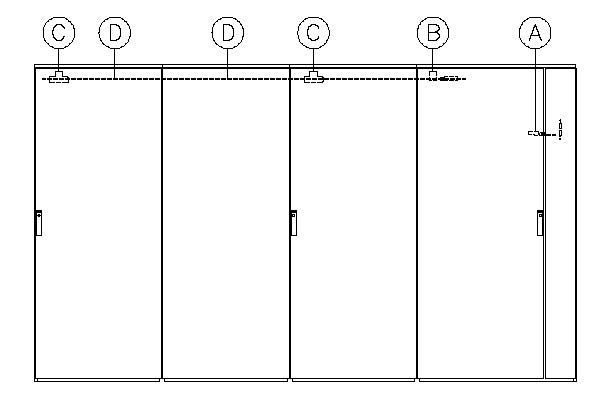

Completo de enclavamiento seccionador ilustrado en la posición (A) en el esquema debajo.
Este módulo siendo de costumbre combinado con otros módulos en batería, su empleo debe contemplar también el empleo de un kit de enclavamiento, sistema mecánico que permite fijar la prioridad de apertura de las puertas:

Enclavamiento seccionador

Enclavamiento seccionador (A)
Para enclavar la puerta contigua (B en la figura) al pannel empernado donde va instalado el interruptor (la puerta se abrirá solo de estar éste en posición OFF) incluído en el interior del módulo para bloque seccionador.
MKP.PR enclavamiento primario (B)
Accionamiento mecánico que incluye la varilla de transmisión; debe ser instalado en la puerta del módulo para bloque seccionador (primaria) para mandar la abertura de las puertas de los armarios en batería (secundarias).

MKP.SE interbloque secundario (C)
Se instala en todas las puertas secundarias cuya apertura esté subordinada a la apertura de la puerta primaria; en los armarios de doble puerta se instala en la puerta con sentido de abertura prioritario (con cerradura externa).
El sentido de abertura de las puertas no es vinculante.

Varillas de reenvío (D)
Necesarias para transferir el mando de bloqueo o desbloqueo de la puerta primaria a las puertas secundarias .
Hay que pedir una varilla por cada módulo, excepto el módulo para bloque seccionador:

• MKP.AR06 – varilla de reenvío para armarios ancho nom. 600 mm.
• MKP.AR08 – varilla de reenvío para armarios ancho nom. 800 mm.
• MKP.AR10 – varilla de reenvío para armarios ancho nom 1000 mm.
• MKP.AR12 – varilla de reenvío para armarios ancho nom. 1200 mm.
• MKP.AR16 – varilla de reenvío para armarios ancho nom. 1600 mm.

Accesorios Para Armarios Modulares MX

Catálogo Armarios Modulares   DOWNLOAD
