Accesorios Para Armarios Modulares MX

Home > Productos  > Armarios  > Armarios Modulares > Accesorios Para Armarios Modulares MX
Paneles Laterales

Paneles Laterales

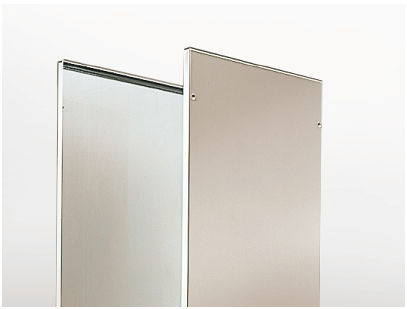

PAR DE PANELES LATERALES
Realizados en acero inoxidable EN 1.4301 (TYPE 304L) satinado  y protegido, espesor 15/10, se aplican al exterior del módulo o al conjunto devarios módulos, fijándolos al armazón desde el exterior por medio de 8 tornillos de cabeza avellanada.







Kit de acoplamiento módulos

Kit de acoplamiento módulos

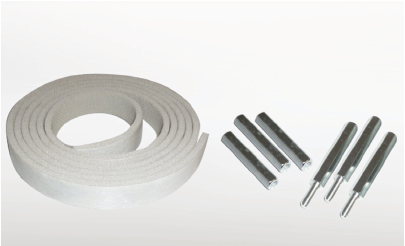

KIT DE ACOPLAMIENTO MÓDULOS MKMX
Indispensable para el acoplamiento de los módulos en batería, comprende la empaquetadura en espuma de células cerradas, los tornillos y las tuercas especiales molduradas que facilitan el montaje.

• MKMX – kit de acoplamiento módulos MX







Escuadras

Escuadras

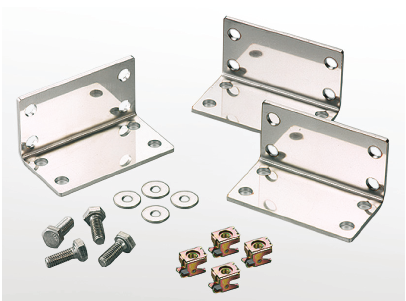

ESTRIBOS DE SEGURIDAD PARA PLACA INTERIOR MKS
Kit constituido por 4 pequeñas escuadras molduradas (2 superioresy 2 inferiores), con función de bloqueo de seguridad para evitar que los esfuerzos de transporte puedan desenganchar la placa del soporte. Permiten el enganche rápido de ésta y el mantenimiento en posición vertical, impidiendo el vuelco durante las operaciones de montaje

• MKS – 1 serie de escuadras
NOTA: no utilizable con guías de deslizamiento





Kit de enrigidecimiento

Kit de enrigidecimiento

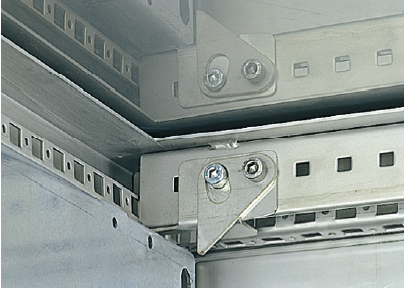

KIT DE ENRIGIDECIMIENTO MKIMX
Formado por 4 angulares moldurados en chapa de acero inoxidable con sus tornillos; se aplican en el interior del armazón en correspondencia de los montantes de dos marcos
acoplados para conferir mejor rigidez y resistencia a la estructura. Se aconseja siempre su empleo, especialmente cuando se deban transportar baterías de varios módulos acoplados pre-ensambladas y/o cuando el peso contenido en los módulos exceda los 200 kilos.

• MKIMX – kit de enrigidecimiento.





Sistema de perfiles

Sistema de perfiles



SISTEMA DE PERFILES
Se utilizan para crear, rápido y fácilmente, estructuras de soporte para equipos e instrumentos alojados en el interior del cuadro eléctrico; son pre-agujerados con paso 25 mm.









Travesaños

Travesaños

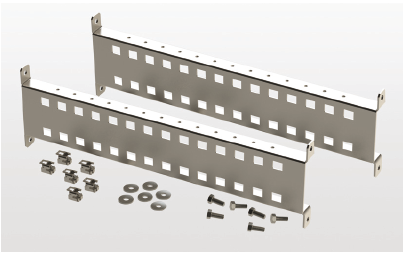

TRAVESAÑOS DE PROFUNDIDAD

Sección 23 x 50 mm. Disponibles para todas las profundidades de armarios, se suministran completos con tornillos y estribo de fijación. Pueden servir para la sujeción de los cables, para la fijación de barras o como puente de conexión entre montantes posteriores y anteriores. Ideales para fijar y ajustar en profundidad soportes DIN.

• CTP05MX – par de travesaños para MX profundidad 518
• CTP06MX – par de travesaños para MX profundidad 618
• CTP08MX – par de travesaños para MX profundidad 818





Perfilado

Perfilado

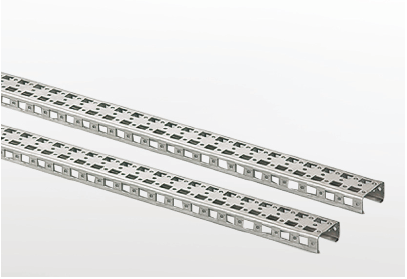

PERFILADO VENDIDO POR METROS 50 x 25 PRF502M
Disponible en barras de 2 m. para cortar a medida y crear travesaños o columnas robustos. Para la fijación precisa pedir el estribo apropiado. (cód. SRPF50)

• PRF502M – Barra de 2 m







Estribo Para Perfiles

Estribo Para Perfiles

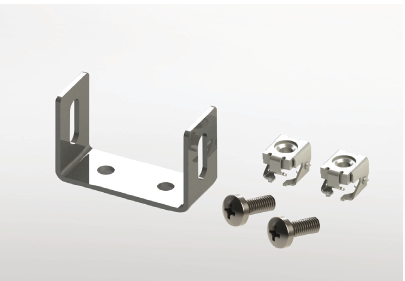

ESTRIBO PARA PERFILES 50 x 25 SPRF50
Escuadra para sujetar los perfiles cortados a medida. Forma y dimensiones se han estudiado para poder utilizar los agujeros próximos al montante.

• SPRF50 – El embalaje contiene 10 piezas









Contrapuertas

Contrapuertas


CONTRAPUERTAS
Realizadas en acero inoxidable EN 1.4301 (TYPE 304L), satinado y protegido, espesor 20/10, se suministran en kit de montaje y sirven para el montaje de equipos en el interior de los armarios.
La distancia entre contrapuerta y puerta puede es regulable sobre dos profundidades, 65 o  110 mm. Pueden abisagrarse a la derecha o a la izquierda.
La carga máxima admitida es de 30 Kg
Grado de protección IP20 (bajo pedido IP54). Agujeros realizables bajo pedido.
Para los armarios L.1200 y L.1600 utilizar las contrapuertas de los armarios L.600 o L.800 añadiendo el montante apropiado; en este caso se aconseja no utilizar la placa pasacables monobloque por ser difícil de quitar.
Montante central desmontable utilizable para instalar las contrapuertas en los armarios L. 1200 yL. 1600

• MMX18 – Montante central para armarios MX alto 1827
• MMX20
– Montante centrale per armadi    MX alto 2027





Cas De Separación

Cas De Separación

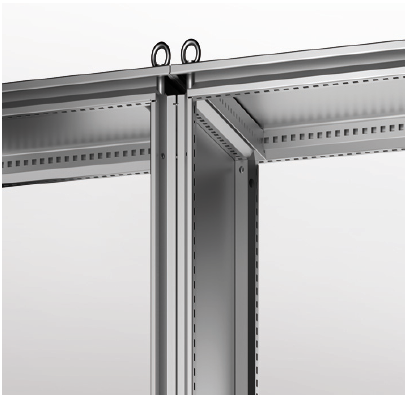

CAS DE SEPARACIÓN

Panel en chapa sendzimir EN 10142 espesor 25/10, se introduce entre dos módulos para crear entre ellos una separación. Disponibles en dos versiones: con grado de protección
IP20 y con grado de protección IP65. Bajo pedido puede ser agujereado para el pasaje de cables entre dos módulos y para conectores.
Nota: la placa de separación excluye el uso de la placa intermedia.







Otros Accesorios
En la sección “accesorios para ARMARIOS”
Sistema IMS, Placa Intermedia, Zocalo, Estantes De Trabajo, Cerraduras, Tuercas De Jaula, Sistemas Para Interruptores, Modulares, Sistema De Cableado Srs, Guias De Deslizamiento, Placas Pasacables, Bolsillos Porta Esquemas, Interbloqueos,
Tornillos De Autorroscado, Placas Internas Tipo Ps, Perfiles Porta Transformadores, Travesaños Sujeccion Cables, Retenedor Mecanico, Barras De Levantamiento, Lamparas, Placas Internas Tipo Pa, Patas  Regulables, Travesaños Para, Puerta, Junta Electroconductora, Cancamos De Levantamiento, Enchufes.

En la sección “accesorios para PEQUEÑOS ARMARIOS”
Sobrapuertas, Prensacables

En la sección  “Climatización”
Acondicionamiento, Ventilacion
