Pequeños Armarios QL-EX

Home > Productos  > Linea Atex > Pequeños Armarios QL-EX
Serie QL-EX

Serie QL-EX

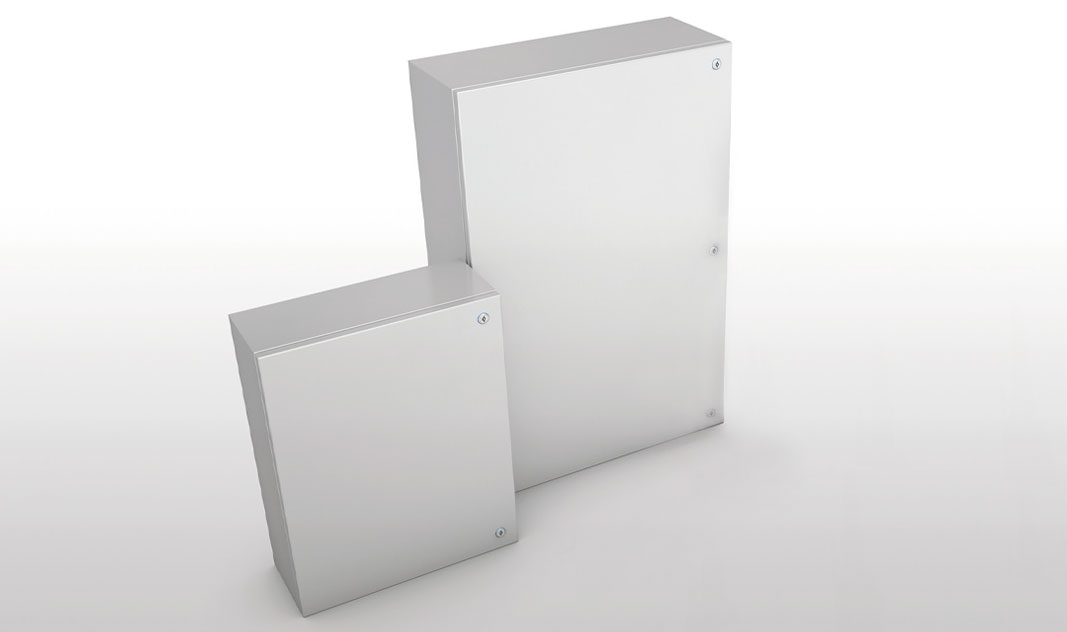

PEQUEÑOS ARMARIOS SERIE QL – EX
• Material: acero inox EN 1.4301 (TYPE 304L) o EN 1.4404 (TYPE 316L) satinado scotch brite y protegido en un lado
• Envolvente obtenido de una única hoja de chapa moldurada  por plegados múltiples del borde delantero.
• Placa pasacable: no contemplada
• Puerta simple ciega
• Cerradura con huella de doble peine tipo unificado Ø 3 para B.T., con partes exteriores en acero inox.
• Bisagras ocultas en acero inox: abertura de 120° según recomendaciones CEI EN 60204-1
• Peso máximo admitido en la puerta: 12 kg
• Junta de estanqueidad en poliuretano expandido o silicona expandida
• La envoltura puede utilizarse con las Temperaturas de Superficie Externa máximas siguientes:

• 20°C a +60°C con junta de estanqueidad en poliuretano expandido bicomponente
• 40°C a +180°C con junta de estanqueidad en silicona expandida bicomponente

• Placa de montaje en chapa galvanizada sendzimir EN 10142 sujetada al fondo del contenedor  por pernos roscados M8 en dotación.
• Preparados para la puesta a tierra en conformidad con las normas vigentes
• Taladros eventuales que se realizarán en conformidad con los parámetros indicados en el manual de instrucciones
• Grado de protección: IP66 (CEI EN 60529)
• Certificados para zona 1 – 2 – 21 -22



NOTA:Los dibujos de los pequeños armarios presentes son únicos y se aplican por lo tanto a toda la serie QL_EX

PEQUEÑOS ARMARIOS MATERIAL JUNTA PLACA INTERNA DIBUJOS
ART/ITEM L H P X Y
QL33/304-EX 300 300 180 TYPE 304L POLIURETANO 270 240 DOWNLOAD
QL34/304-EX 300 450 200 TYPE 304L POLIURETANO 270 390 DOWNLOAD
QL36/304-EX 300 600 250 TYPE 304L POLIURETANO 270 540 DOWNLOAD
QL43/304-EX 450 300 200 TYPE 304L POLIURETANO 420 240 DOWNLOAD
QL44/304-EX 450 450 200 TYPE 304L POLIURETANO 420 390 DOWNLOAD
QL46/304-EX 450 600 250 TYPE 304L POLIURETANO 420 540 DOWNLOAD
QL64/304-EX 600 450 250 TYPE 304L POLIURETANO 570 390 DOWNLOAD
QL66/304-EX 600 600 250 TYPE 304L POLIURETANO 570 540 DOWNLOAD
QL66P/304-EX 600 600 300 TYPE 304L POLIURETANO 570 540 DOWNLOAD
QL67/304-EX 600 750 250 TYPE 304L POLIURETANO 570 690 DOWNLOAD
QL69/304-EX 600 900 250 TYPE 304L POLIURETANO 570 840 DOWNLOAD
QL77/304-EX 750 750 300 TYPE 304L POLIURETANO 720 690 DOWNLOAD
QL710/304-EX 750 1000 300 TYPE 304L POLIURETANO 720 940 DOWNLOAD
QL86/304-EX 800 600 300 TYPE 304L POLIURETANO 770 540 DOWNLOAD
QL812/304-EX 800 1200 320 TYPE 304L POLIURETANO 770 1140 DOWNLOAD
QL33S/304-EX 300 300 180 TYPE 304L SILICONA 270 240 DOWNLOAD
QL34S/304-EX 300 450 200 TYPE 304L SILICONA 270 390 DOWNLOAD
QL36S/304-EX 300 600 250 TYPE 304L SILICONA 270 540 DOWNLOAD
QL43S/304-EX 450 300 200 TYPE 304L SILICONA 420 240 DOWNLOAD
QL44S/304-EX 450 450 200 TYPE 304L SILICONA 420 390 DOWNLOAD
QL46S/304-EX 450 600 250 TYPE 304L SILICONA 420 540 DOWNLOAD
QL64S/304-EX 600 450 250 TYPE 304L SILICONA 570 390 DOWNLOAD
QL66S/304-EX 600 600 250 TYPE 304L SILICONA 570 540 DOWNLOAD
QL66PS/304-EX 600 600 300 TYPE 304L SILICONA 570 540 DOWNLOAD
QL67S/304-EX 600 750 250 TYPE 304L SILICONA 570 690 DOWNLOAD
QL69S/304-EX 600 900 250 TYPE 304L SILICONA 570 840 DOWNLOAD
QL77S/304-EX 750 750 300 TYPE 304L SILICONA 720 690 DOWNLOAD
QL710S/304-EX 750 1000 300 TYPE 304L SILICONA 720 940 DOWNLOAD
QL86S/304-EX 800 600 300 TYPE 304L SILICONA 770 540 DOWNLOAD
QL812S/304-EX 800 1200 320 TYPE 304L SILICONA 770 1140 DOWNLOAD
QL33/316-EX 300 300 180 TYPE 316L POLIURETANO 270 240 DOWNLOAD
QL34/316-EX 300 450 200 TYPE 316L POLIURETANO 270 390  DOWNLOAD
QL36/316-EX 300 600 250 TYPE 316L POLIURETANO 270 540  DOWNLOAD
QL43/316-EX 450 300 200 TYPE 316L POLIURETANO 420 240  DOWNLOAD
QL44/316-EX 450 450 200 TYPE 316L POLIURETANO 420 390  DOWNLOAD
QL46/316-EX 450 600 250 TYPE 316L POLIURETANO 420 540  DOWNLOAD
QL64/316-EX 600 450 250 TYPE 316L POLIURETANO 570 390  DOWNLOAD
QL66/316-EX 600 600 250 TYPE 316L POLIURETANO 570 540  DOWNLOAD
QL67/316-EX 600 750 250 TYPE 316L POLIURETANO 570 690  DOWNLOAD
QL69/316-EX 600 900 250 TYPE 316L POLIURETANO 570 840  DOWNLOAD
QL77/316-EX 750 750 300 TYPE 316L POLIURETANO 720 690  DOWNLOAD
QL710/316-EX 750 1000 300 TYPE 316L POLIURETANO 720 940  DOWNLOAD
QL33S/316-EX 300 300 180 TYPE 316L SILICONA 270 240  DOWNLOAD
QL34S/316-EX 300 450 200 TYPE 316L SILICONA 270 390  DOWNLOAD
QL36S/316-EX 300 600 250 TYPE 316L SILICONA 270 540  DOWNLOAD
QL43S/316-EX 450 300 200 TYPE 316L SILICONA 420 240  DOWNLOAD
QL44S/316-EX 450 450 200 TYPE 316L SILICONA 420 390  DOWNLOAD
QL46S/316-EX 450 600 250 TYPE 316L SILICONA 420 540  DOWNLOAD
QL64S/316-EX 600 450 250 TYPE 316L SILICONA 570 390  DOWNLOAD
QL66S/316-EX 600 600 250 TYPE 316L SILICONA 570 540  DOWNLOAD
QL67S/316-EX 600 750 250 TYPE 316L SILICONA 570 690  DOWNLOAD
QL69S/316-EX 600 900 250 TYPE 316L SILICONA 570 840  DOWNLOAD
QL77S/316-EX 750 750 300 TYPE 316L SILICONA 720 690  DOWNLOAD
QL710S/316-EX 750 1000 300 TYPE 316L SILICONA 720 940  DOWNLOAD

ART. 33 – 34 – 43 : 1 sola cerradura central
ART. QL812 con tres cerraduras
