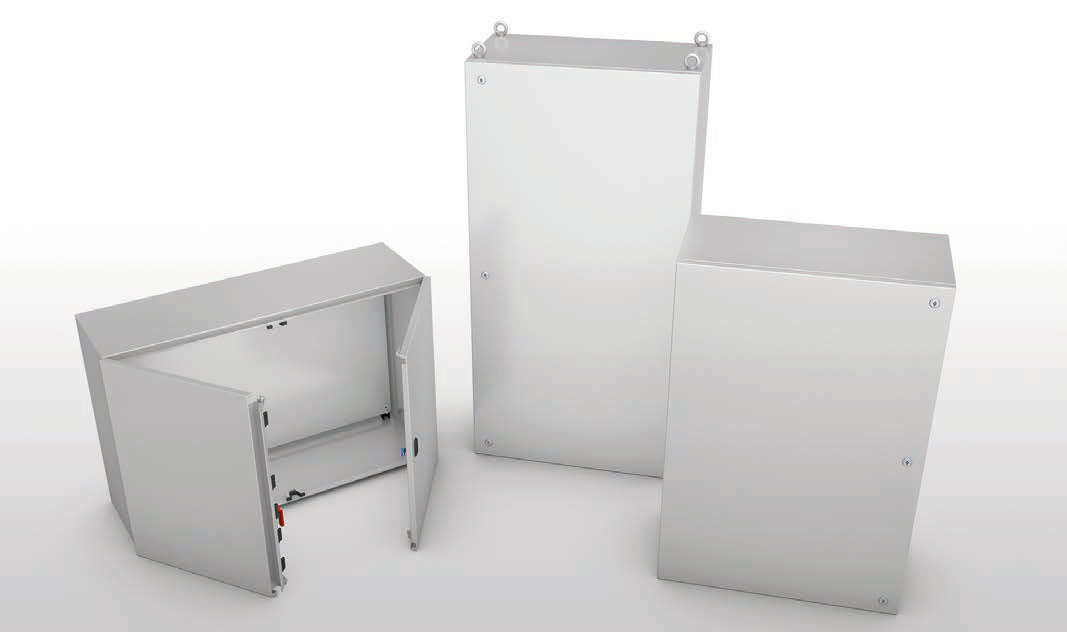

PEQUEÑOS ARMARIOS QLP
• Material: acero inoxidable EN 1.4301 (TYPE 304L) satinado scotch brite y protegido en una cara.
• Cofre obtenido de una hoja de chapa única, moldeada por plegado múltiples del borde delantero de la envoltura.
• Placa pasa-cables con junta de estanqueidad (sólo en los modelos H1200 -H1600)
• Portezuela ciega reversible.
• Cerraduras con huella de doble peine de tipo unificado Ø 3 para B.T. con superficies exteriores de acero inoxidable.
• Bisagras ocultas de acero inoxidable: apertura de 120° según recomendaciones CEI EN 60204-1.
• Peso máximo soportable por la puerta. 12 Kg.
• Junta de estanqueidad en espuma de poliuretano.
• Placa de montaje en chapa galvanizada sendzimir EN 10142 fijada al fondo de la envoltura por medio de pernos roscados M8 en dotación, excepto en los armarios QLP616-QLP816-QLP168) donde la placa de montaje se instala sobre guías que permiten el ajuste en profundidad.
• Preparado para puesta a tierra en conformidad con las normativas vigentes.
• Grado de protección: IP66 para pequeños armarios de puerta simple, IP65 para pequeños armarios de 2 puertas
• Perforaciones roscadas ciegas M6 en el lado trasero para eventual fijación mural (excepto los modelos H= 1600)
| PEQUEÑOS ARMARIOS | TIPO DE PUERTA | PLACA INTERNA | DIBUJOS | ||||
| ART/ITEM | L | H | P | X | Y | ||
| QLP46 | 450 | 600 | 400 | Ciega | 420 | 540 | DOWNLOAD |
| QLP66 | 600 | 600 | 400 | Ciega | 570 | 540 | DOWNLOAD |
| QLP68 | 600 | 800 | 400 | Ciega | 570 | 740 | DOWNLOAD |
| QLP612 | 600 | 1200 | 400 | Ciega | 570 | 1140 | DOWNLOAD |
| QLP616 | 605 | 1600 | 400 | Ciega | 522 | 1522 | DOWNLOAD |
| QLP812 | 800 | 1200 | 400 | Ciega | 770 | 1140 | DOWNLOAD |
| QLP814 | 800 | 1400 | 400 | Ciega | 770 | 1340 | DOWNLOAD |
| QLP816 | 805 | 1600 | 400 | Ciega | 722 | 1522 | DOWNLOAD |
| QLP128 | 1203 | 800 | 400 | Ciega | 1170 | 740 | DOWNLOAD |
| QLP168 | 1603 | 800 | 400 | Ciega | 1522 | 722 | DOWNLOAD |
ART. QLP612 – 616 – 812 – 816 con placa pasacables
NOTA: Todos los armarios de una puerta pueden ser certificados c UL us NEMA 4-4X bajo pedido. Los articulos QLP128/168 pueden ser certificados c UL us NEMA 12 bajo pedido.
