Otros Accesorios

Home > Productos  > Armarios > Otros Accesorios
RFID

RFID



La identificación de radiofrecuencia  (RFID, Radio Frequency IDentification)

es una tecnología que permite la identificación automática y la colleción de los datos a través de la frecuencia radio. La caractéristica principal de dicha tecnología es la posibilidad de combinar un identificador unívoco y demás informaciones  con cualquier objeto por medio de un micro chip y permitirne la lectura a través de un dispositivo wireless. Esta tecnología, de ser asociad a una base de datos o una red de comunicación, como por ejemplo internet, representa un medio particolarmente eficaz para el su ministro de nuevos servicios y aplicaciones útiles para optimizar los procesos.





SRS

Cableado SRS



Sistema De Cableado Para Ahorro De Espacio SRS

Nuovo sistema di cablaggio sfrutta due livelli di lavoro. Si mantiene la flessibilità del sistema tradizionale recuperando spazio all’interno dell’armadio. Recupero spazio: il sistema permette di recuperare fino al 30% del cablaggio tradizionale. Flessibilità: la piastra interna consente di poter utilizzare il sistema SRS solo quando si presentano reali vantaggi. Ecomonicità: utilizzo di armadi con dimensioni inferiori o con minor numero di colonne.











Cuadros de distribucion

Cuadros de distribucion



Accessori

Grazie ad una vastissima gamma di accessori, i vostri armadi potranno essere completamente personalizzabili.
Un’ampia scelta di soluzioni e proposte sono visionabili nella sezione specifica.







Placas internas PS

Placas internas PS

PLACA INTERNAS PS
Realizadas en chapa galvanizada sendzimir EN10142, han sido estudiadas para permitir de aprovechar todo el ancho del armario; por lo tanto, se aconseja el uso de armarios con laterales extraíbles.
El agujereado vertical paso 12,5 mm. y las líneas graduadas para aplicar a la placa, dan referencia precisa en mérito a la fijación de los estribos para el soporte de las barras DIN porta componentes.
El uso de estas placas para armarios en conjunto, no necesita de las placas intermedias porque las mismas pueden estar conectadas directamente una a la otra.
Pueden además ser utilizadas como placas para el cableado tradicional.
En el sistema de cableado para recuperación de espacio SRS no es de todas maneras indispensable utilizar las placas PS, ya que, se pueden usar las tradicionales agujereando donde sea necesario fijar los estribos para soportar las barras DIN.
Para unir las placas en caso de armarios instalados en batería, pedir el kit de unión.

• PSK001 – kit ensamblaje placas internas PS

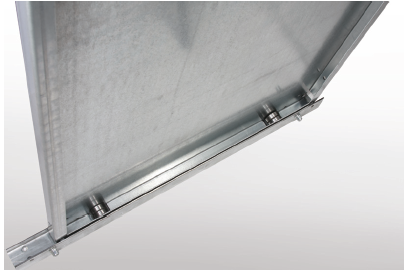

Piastra PA

Placa Internas PA



PLACA INTERNAS PA
Realizadas en chapa galvanizada sendzimir EN 10142, doblada en todos los lados paraalcanzar máxima rigidez; se su ministra en kit de montaje y es regulable sobre toda la profundidad del armario.

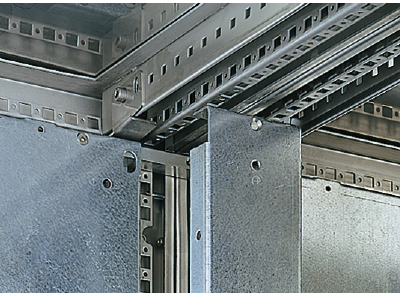

Placa Intermedia

Placa Intermedia


PLACA INTERMEDIA

Estudiada para permitir su el montaje y desmontaje incluso de haber ya sido instaladas y cableadas, es realizada en sendzimir EN 10142. Equipada de todos los accesorios de montaje y en particular de 2 platos de rigidez que juntos con la placas internas permiten formar un plano único rígido de ensamblaje. La placa así formada no puede colocarse en la posición más atrás sino que debe colocarse ante los montantes traseros

• PA0117 – placa intermedia para armarios h.1800
• PA0119 – placa intermedia para armarios h.2000

NOTA: la placa intermedia excluye el empleo de la placa de separación

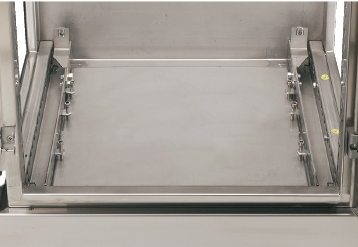

Guias De Deslizamiento

Guias De Deslizamiento


GUIAS DE DESLIZAMIENTO

Estudiadas y realizadas para facilitar la introducción en el armario, a través el lado, de placas internas formadas por varios módulos, ensambladas y cableadas en banco de trabajo, incluso con peso importante. El kit consta de una guía inferior, los rodillos de deslizado de aplicar en la placa y los tornillos para montaje.
Disponibles en 6 longitudes:

• GSP03 – par de guías para armarios L=300
• GSP04 – par de guías para armarios L=400
• GSP06 – par de guías para armarios L=600
• GSP08 – par de guías para armarios L=800
• GSP10 – par de guías para armarios L=1000
• GSP12 – par de guías para armarios L=1200



Perfiles

Perfiles


PERFILES DE SOPORTE

Sistema de perfiles a emplearse cuando se tengan que suportar instrumentos muy pesados (ej.  transformadores). Se suministran por parejas, completos con kits de montaje y llevan ranuras que permiten una regulación ancha

• ST0600 – pareja de perfiles porta transformadores para armarios ancho nom. 600
• ST0800 – pareja de perfiles porta transformadores para armarios ancho nom.800
• ST1000 – pareja de perfiles porta transformadores para armarios ancho nom. 1000
• ST1200 – pareja de perfiles porta transformadores para armarios ancho nom. 1200

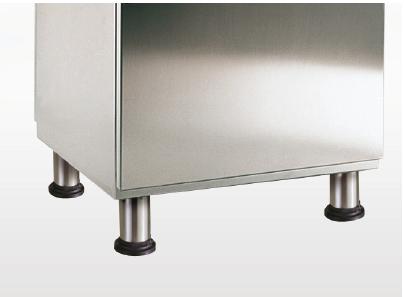

Patas

Patas


PATAS REGULABLES

Cilindricas, se limpian perfectamente, realizadas en acero inox TYPE 304L
• SA2000MX – regulables entre 125 y 165 mm
• SA2200MX – regulables entre 165 y 205 mm
De no ser la patas aplicadas directamente al armario sino debajo de los zócalos y debajo de los portaordenadores, precisa pedir también la tuerca apropiada:
• SPM14 – tuerca M14 para pata

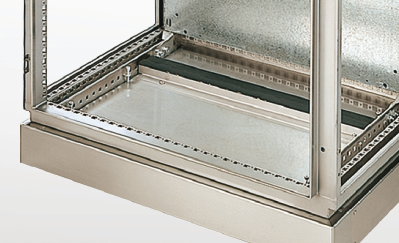

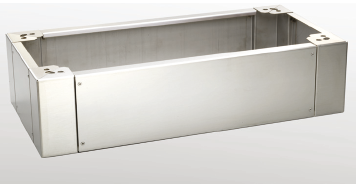

Zócalos

Zócalos


ZÓCALOS

De construcción simple y robusta, realizados en acero inoxidable EN 1.4301 (TYPE 304L) satinado finamente y protegido. Están predispuestos para la entrada de cables lateral y trasero (o delantero) y para la aplicación de eventuales patas y tienen el fondo abierto en contacto con el
suelo: bajo pedido pueden suministrarse completos de paneles de cierre del fondo, que hacen también de sujeta-cables.
El grado de protección es IP20 con el panel de cierre de fondo. Se suministran en kit de montaje o ya montados.
Disponibles en alturas de 100 y 200 mm.







Placas pasacable

Placas pasacable Internas


PLACAS PASACABLES INTERNAS

Las placas pasacable de una pieza se utilizan cuando no esté prevista la entrada de cables por el fondo del armario y se quieran mejor garantías de estanqueidad sobretodo al polvo.









Placas Pasacables Multiples

Placas Pasacables Multiples

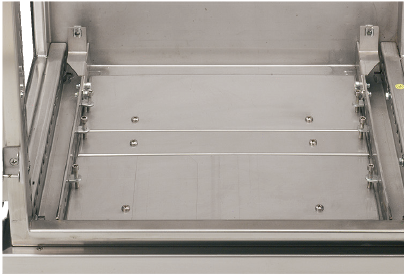

PLACAS PASACABLES MULTIPLES

Placas pasacables dividadas en varias partes (2 para los armarios con profundidad nominal  400 mm y 3 para los armarios con profundidad nominal 500, 600 y 800mm. Se aconsejan cuando la placa interna no está en la posición más atrás o bien quando precise repartir las entradas de cables sobre varias placas.









Placas Pasacables De Guillotina

Placas Pasacables De Guillotina



PLACAS PASACABLES DE GUILLOTINA
Sistema práctico y rápido para realizar la entrada por el zócalo. No se aconseja su empleo quando se requiera un grado de estanqueidad elevato, sobretodo contra el polvo, o cuando la placa pasacable sea expuesta a chorros directos. Las placas pasacables se entregan en varios pedazos. Para la sujección de los cables se aconseja utilizar el “TRAVESAÑO SUJECCION CABLES”

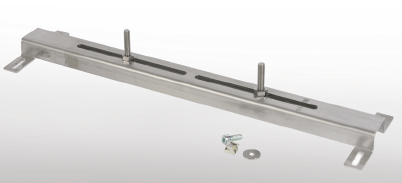

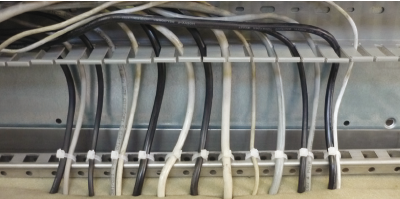

Travesaño Sujecion Cables

Travesaño Sujecion Cables


TRAVESAÑO SUJECION CABLES

Se utiliza cuando precise atar cables que pasan por las placas con cierre de guillotina. Se entrega completo con tornillo de montaje.











Travesaño Para Puerta

Travesaño Para Puerta


TRAVESAÑOS PARA PUERTA

Sección 20 x 20 mm.
Disponibles para las puertas de todos los armarios. Estudiados para ser fijados directamente al marco interior por tornillos autorroscantes diámetro 5,5 y por medio de biadhesivo
en la puerta. Son ideales para la fijación de canales, vainas o cables y/o para conferir rigidez a puertas con agujeros de anchas dimensiones.
• PRP256 – para ancho 600  traversaño para puertas ancho nom. 600
• PRP258 – para ancho 800  traversaño para puertas ancho nom  800
• PRP250 – para ancho 1000 traversaño para puertas ancho nom. 1000

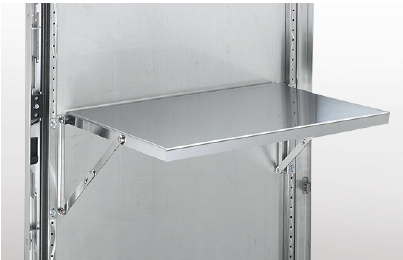

Planos De Trabajo

Planos De Trabajo


PLANOS DE TRABAJO

Realizados en acero inoxidable TYPE 304L acabado 2B. Disponibles en 3 anchos, son idóneos para ser montados en el interior de los armarios compactos y de los armarios modulares.
Se fijan a los marcos interiores de las puertas y están provistos de barras de sostén.

• PL0600 – para puertas ancho 600
• PL0800 – para puertas ancho 800
• PL1000 – para puertas ancho 1000

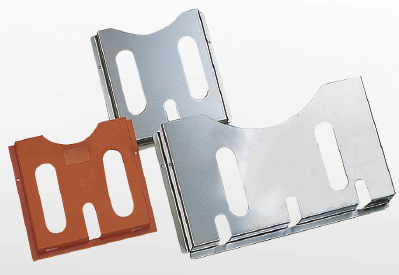

Bolsillo Porta Esquemas

Bolsillo Porta Esquemas


BOLSILLO PORTA ESQUEMAS

Se suministra en kit de montaje y es disponible en tres modelos:

• SG109: en ABS color naranja para documentos formato A4
• SG108: en acero inoxidable TYPE 304L para documentos formato A4
• SG110: en acero inoxidable TYPE 304L para documentos formato A3

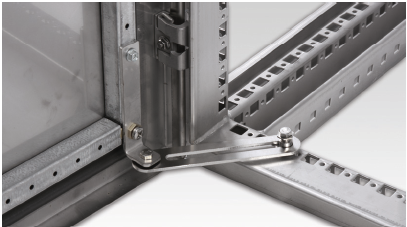

Detenedor mecánico

Detenedor mecánico


DETENEDOR MECANICO

Realizado en acero inoxidable TYPE 304L, se utiliza cuando precisa evitar el cierre accidental de la puerta.
Suministrado en kit de montaje

• DAC02 – detenedor mecánico

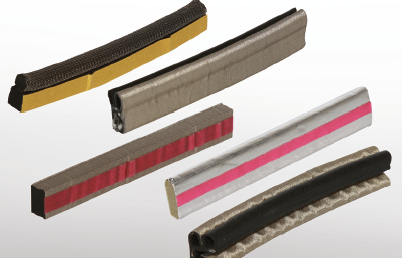

Junta electroconductora

Junta electroconductora


JUNTA ELECTROCONDUCTORA

La junta electroconductora es necesaria para el blindaje del campo eléctrico o magnético.
La elasticidad de la junta se obtiene por medio de materiales expansos diferentes: siliconas, neopreno o epdm según las condiciones de empleo,

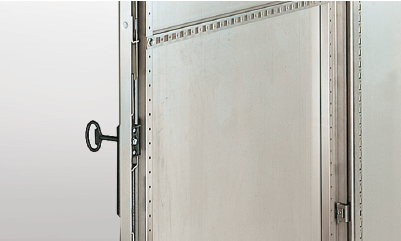

cerradura de cremona

Cerradura de cremona


CERRADURAS DE CREMONA

La dotación estándar para todos los armarios prevé la cerradura de cremona Art. SG329.
Sin embargo, han sido previstas diferentes cerraduras optativas, todas perfectamente intercambiables con aquellas montadas en dotación estándar, sea con llave de baja tensión que con llave tipo Yale.
NOTAS:
(*) La llave de tipo Yale EK333 está incluída en el su ministro de la cerradura. Bajo pedido puede ser suministrada con códigos diferentes.
(**) Suministras sin llave que se debe pediro por separado:
• SG205CG – llave de doble peine Ø3 en zama pulverizada color negro





INTERBLOQUES
Sistema mecánico permitiendo fijar una prioria de abertura de las puertas de armarios instalados en batería.
Se piden según la composición y se colocan según la figura.

MKP.PR interbloqueo primario (B):
Accionamiento  mecánico, completo con lvarilla de transmisión, se instala en la puerta del módulo para bloque seccionador (primaria) para mandar la apertura de las puertas de los armarios en batería  (secundarias).

MKP.SE interbloque secundario (C):
Se insta lan sobre todas las puertas secundarias cuya apertura está subordinada a la apertura de la puerta primaria.
Para los módulos de doble puerta (por ejemplo los módulos de 1200 o 1600)  precisa pedir 2 piezas.
El sentido de apertura de las puertas no es vinculante.

Varilla de transmisión (D)
Son necesarias para transferir el mando de enganche o desenganche de la puerta primaria hacia las puertas secundarias.
Se pide una varilla por cada módulo excepto el módulo para bloque seccionador :
• MKP.AR06 –
varilla de transmisión para armarios ancho nom. 600 mm.
• MKP.AR08 –
varilla de transmisión para armarios ancho nom. 800 mm.
• MKP.AR10 –
varilla de transmisión para armarios ancho nom  1000 mm.
• MKP.AR12 –
varilla de transmisión para armarios ancho nom 1200 mm.
• MKP.AR16 –
varilla de transmisión para armarios ancho nom. 1600 mm.

NOTA: para poder montar los interbloques sobre los armarios i CX-A precisa emplear los travesaños superiores (ver accesorios CX-A)

• TRS03CXA – travesaños superiores para subida de cables ancho 308
• TRS04CXA – travesaños superiores para subida de cables ancho 408
• TRS06CXA – travesaños superiores para subida de cables ancho 608
• TRS08CXA – travesaños superiores para subida de cables ancho 808
• TRS10CXA – travesaños superiores para subida de cables ancho 1008
• TRS12CXA – travesaños superiores para subida de cables ancho 1211 50

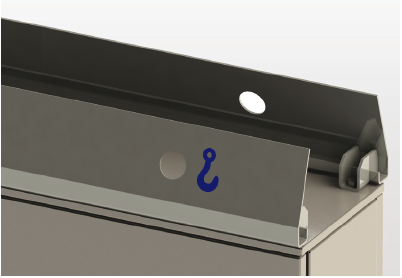

Barras De Levantamiento

Barras De Levantamiento



BARRAS DE LEVANTAMIENTO
Se utilizan para trasladar los armarios en batería cableados. Son realizadas en chapa galvanizada espesor 3 mm.
El sistema, formado por dos perfiles con una longitud igual a los armarios en batería y por estribos de sujección que se montan en lugar de los cáncamos de levantamiento, permite levantar en seguridad completa armarios de un peso de 1.250 kg/mt.
• BSK – kit de n. 4 estribos de sujección al armario
Precisa pedir un kit por cada armario en batería

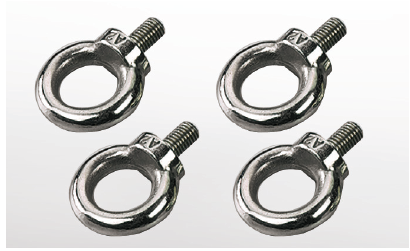

Cancamos De Levantamiento

Cancamos De Levantamiento


CANCAMOS DE LEVANTAMIENTO

Disponibles tanto en hierro galvanizado como en acero inox, se entrega en kit de 4 piezas y se aconsejan cuando se tengan que transportar módulos simples y con peso limitado. Capacidad máx 450 Kg cada par de cáncamos.

• GZ04MX – Kit de n. 4 cáncamos galvanizados – para armarios L.600-800-1000-1200
• GI04MX – Kit de n. 4 cáncamos inox – para armarios L.600-800-1000-1200

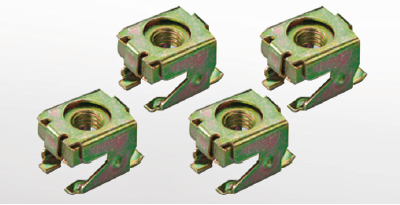

Tuercas de jaula

Tuercas de jaula


TUERCAS DE JAULA

Tuercas de jaula de introducción frontal, disponibles con roscado M6 y M8, son muy resistentes y de montaje sencillo.

• DGIFM6 –  Paquete de 50 Pz. M6
• DGIFM8 –  Paquete de 50 Pz  M8

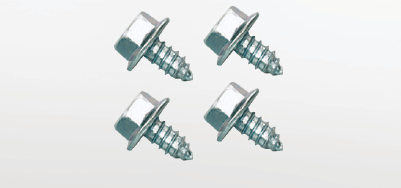

Tornillos de autorroscado

Tornillos de autorroscado


TORNILLOS DE AUTORROSCADO

Tornillos trillobulados de autorroscado, especialmente prácticos e indicados para fijaciones que contemplen el uso de pre-taladros Ø 4.6 en estructura y perfiles.

• VA05 – Conf. de 50 PZ tornillos autorroscados

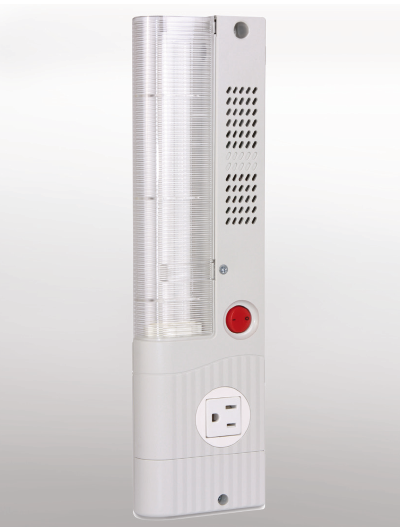

Lampara

Lampara


LAMPARA

• Potencia absorbida: 11 W (lámpara a incandescencia de 75W)
• Intensidad luminosa: 900 Lm
• Bombilla: lámpara de bajo consumo de energía, portalámpara 2G7 10.000 h
• Interruptor: Interruptor ON/OFF para lámparas de iluminación (a pedido con sensor de movimiento PIR)
• Borne: 2,5 mm2 con dispositivo anti-tracción
• Pareja de cerradura: máx. 0,8 NM
• Fijación: fijación por tornillo M5, distancia 300 mm
• Asiento: Plástico UL94 V-D, gris luminoso
• Tamaño: 345 x 91 x 40 mm
• Posic. de montaje: lado estrecho/ lado ancho
• Temp. amb. de func.: -20°C +50° C ( -4°F +122°F )
• Grado de protección: IP20
Idóne  para empleo en cuadros eléctricos con espacio limitado y una densidad de instalación de componentes elevada, se entregan completos con estribos de sujeción y tornillos para facilitar la aplicación en cualquier punto en el interior del quadro eléctrico. Disponibles sin toma de aire o con distintos tipos de toma integrada. Para los armarios CX-A se necesitan travesaños

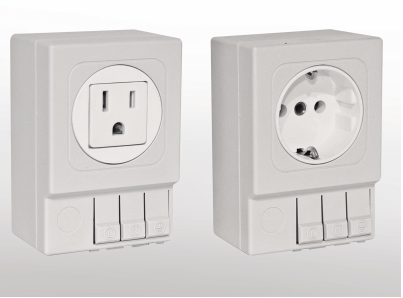

Tomas

Tomas


TOMAS

• Conexión: 3 bornes por presión para conductores flexibles.
• Fijación: Clip para montaje sobre guía DIN 35 mm EN 50022
• Asiento: Plástico UL94 V-0
• Tamaño: 92 x 62 x 48 mm
• Peso: 0.20 Kg.
• Posición de montaje: a elección del cliente
• Temp. Func.: -45°C +70°C
• Grado de protección: IP20

Las tomas, sin lámpara, disponibles en diferentes versiones, deben ser fijadas sobre guías DIN de 35 mm (a pedir por separado), y conectadas con bornes por presión sin tornillos.
