Pequeños armarios QVP

Pequeños armarios QVP

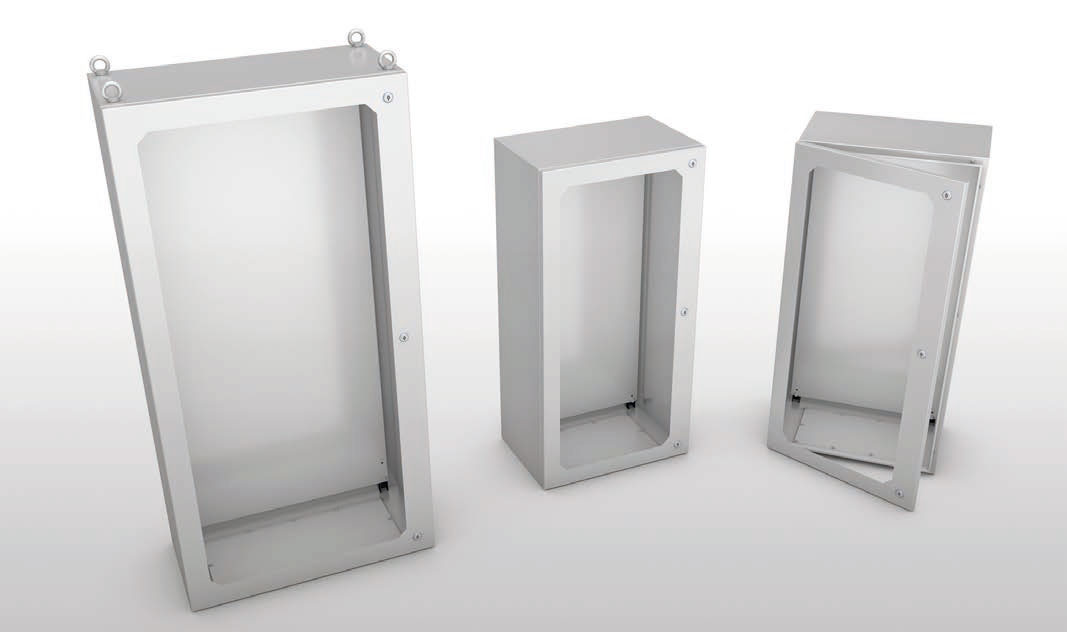

PEQUEÑOS ARMARIOS QVP
• Material: acero inoxidable EN 1.4301 (TYPE 304L) satinado finamente y protegido en una cara.
• Cofre obtenido de una hoja de chapa única, moldeada por plegados múltiples del borde delantero de la envoltura.
• Placa pasa-cables con junta de estanqueidad (sólo en los modelos H120TYPE 304L0 -H1600)
• Portezuela reversible ciega. con vidrio laminado 3+3 de seguridad (conforme las normas vigentes en materia de prevención de accidente)
• Cerraduras con huella de doble peine de tipo unificado Ø 3 para B.T. con superficies exteriores de acero inoxidable.
• Bisagras ocultas de acero inoxidable: apertura de 120° según recomendaciones CEI EN 60204-1.
• Junta de estanqueidad en espuma de poliuretano.
• Placa de montaje en chapa galvanizada sendzimir EN 10142 sujetada al fondo de la envoltura por medio de pernos de roscados M8 en dotación (excepto QLP616-QLP816-QLP168 para los cuales la placa de montaje se instala sobre guías que permiten el ajuste en profundidad)
• Preparado para puesta a tierra en conformidad con las normas vigentes.
• Grado de protección: IP66.
• Cuatro perforaciones roscadas ciegas M6 en el lado trasero para eventual fijación mural (excepto modelos  H= 1600)



PEQUEÑOS ARMARIOS TIPO DE PUERTA PLACA INTERNA DIBUJOS
ART/ITEM L H P X Y
QVP46 450 600 400 con vidrio 420 540 DOWNLOAD
QVP66 600 600 400 con vidrio 570 540 DOWNLOAD
QVP68 600 800 400 con vidrio 570 740 DOWNLOAD
QVP612 600 1200 400 con vidrio 570 1140 DOWNLOAD
QVP616 605 1600 400 con vidrio 522 1522 DOWNLOAD
QVP812 800 1200 400 con vidrio 770 1140 DOWNLOAD
QVP816 805 1600 400 con vidrio 722 1522 DOWNLOAD

ART. QLV612 – 616 – 812 – 816 con placa pasacables
NOTA: Todos los armarios de una puerta pueden ser certificados c UL us NEMA 4-4X bajo pedido.  Los articulos QLP128/168 pueden ser certificados c UL us NEMA 12 bajo pedido.
