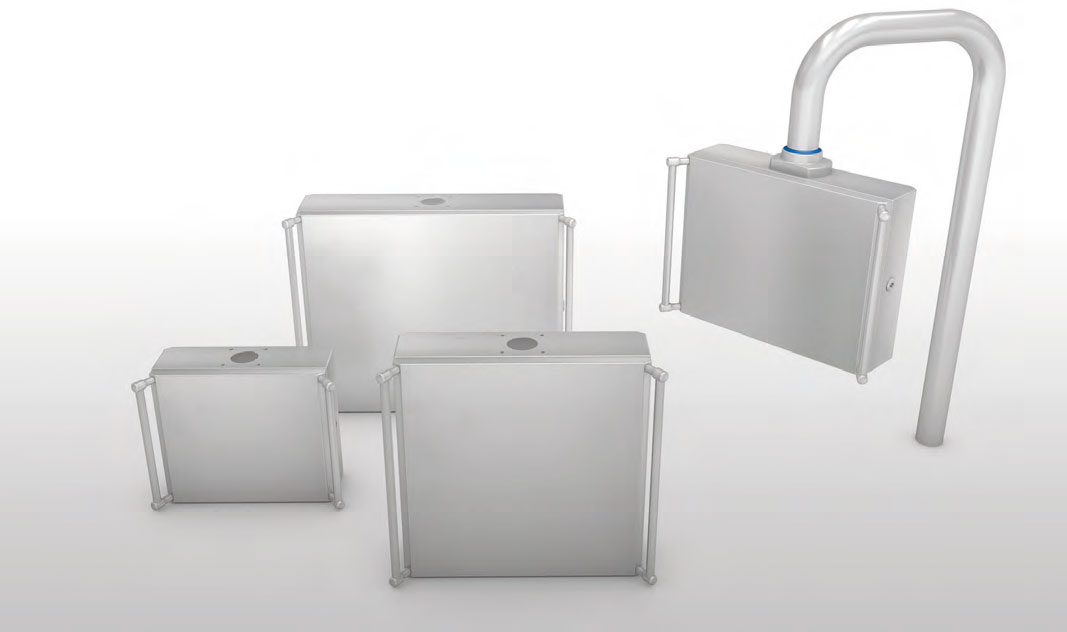

BOX DE MANDO SERIE BK
• Realizados en acero inoxidable EN 1.4301 (TYPE 304L) satinado y protegido.
• Cofre realizado a partir de una hoja única de chapa espesor 15/10 moldeado por plegados múltiples del borde delantero de la envoltura y puerta con esquinas radiadas
• Envoltura agujereada para el montaje de los brazos articulados tipo TJ-TS-TL con junta giratoria cód. GKS.
• Puerta ciega abisagrada, con cerradura lateral para aprovechar al máximo el espacio agujereado.
• Placa interna no prevista.
• Manilla de agarre ergonómica en TYPE 304L, bajo pedido.
• Bisagras ocultas en acero inox.: apertura 120° según recomendación CEI EN 60204-1
• Junta de estanqueidad en espuma de poliuretano bi-componente.
• Preparados para puesta a tierra en conformidad con las normas vigentes.
• Grado de protección IP66
• Cerraduras con huella de doble peine del tipo unificado Ø 3 para B.T. con partes externas de acero inoxidable.
• Junta cód. GKS instalada.
| DIMENSIONES EXTERNAS | ESPACIO ÚTIL | ESPACIO OCUPADO CON ASAS | |||||||
| ART. | A | B | C | D | E | F | G | H | DIBUJOS TÉCNICOS |
| BK33AM | 350 | 300 | 130 | 240 | 240 | 102 | 165 | 400 | DOWNLOAD |
| BK43AM | 450 | 350 | 130 | 340 | 290 | 102 | 165 | 500 | DOWNLOAD |
| BK44AM | 450 | 450 | 130 | 340 | 390 | 102 | 165 | 500 | DOWNLOAD |
| BK54AM | 520 | 450 | 130 | 410 | 390 | 102 | 165 | 570 | DOWNLOAD |
| BK55AM | 500 | 500 | 130 | 390 | 440 | 102 | 165 | 550 | DOWNLOAD |
| BK65AM | 600 | 500 | 150 | 490 | 440 | 122 | 185 | 650 | DOWNLOAD |
| BK75AM | 675 | 550 | 150 | 565 | 490 | 122 | 185 | 650 | DOWNLOAD |
| DIMENSIONES EXTERNAS | ESPACIO ÚTIL | ESPACIO OCUPADO CON ASAS | |||||
| ART. | A | B | C | D | E | F | |
| BK33A | 350 | 300 | 130 | 240 | 240 | 102 | no presente |
| BK43A | 450 | 350 | 130 | 340 | 290 | 102 | no presente |
| BK44A | 450 | 450 | 130 | 340 | 390 | 102 | no presente |
| BK54A | 520 | 450 | 130 | 410 | 390 | 102 | no presente |
| BK55A | 500 | 500 | 130 | 390 | 440 | 102 | no presente |
| BK65A | 600 | 500 | 150 | 490 | 440 | 122 | no presente |
| BK75A | 675 | 550 | 150 | 565 | 490 | 122 | no presente |
