Accesorios Para Pequeños Armarios

Home > Productos  > Pequeños Armarios > Accesorios Para Pequeños Armarios

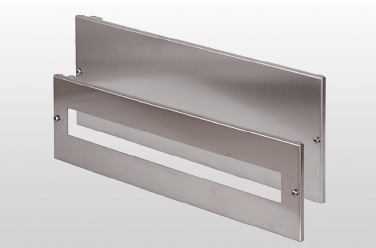

Pannelli

Paneles


PANELES

Realizados en acero inox EN 1.4301 (TYPE 304L) satinado, se empernan al bastidor del armario.
Están disponibles en dos alturaa: 150 y 200mm, pre-agujereados o ciegos; éstos pueden taladrarse  a diseño, bajo pedido. Permiten el alojamiento de 24 módulos por cada placa, espaciado 50mm de la puerta con vidrio.

• PQM150F – panel agujerado para 24 módulos H 150 mm.
• PQM150C -panel ciego H 150 mm.
• PQM200F – panel agujerado para 24 módulos H 200 mm.
• PQM200C -panel ciego H 200 mm.

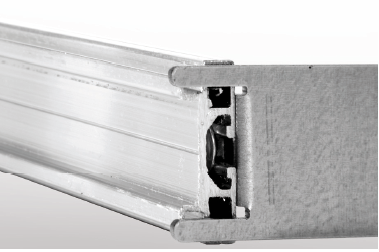

Barras DIN

Barras DIN


BARRAS DIN

Barras en perfiles de aluminio extruído, completas con estribos de soporte en acero galvanizado.
Deben pedirse por separado pues no están incluídas en el su ministro de los paneles.

• DINQM24 – barra DIN completa con estribos







Contrapuerta

Contrapuerta



CONTRAPUERTAS
Suministradas en kit de montaje, se utilizan para montar equipos en el interior de los pequeños armarios, en zona protegida y cerrada con llave; aplicables en todos los pequeños armarios serie Q de puerta simple. Realizadas en acero inoxidable EN 1.4301 (TYPE 304L), satinado y protegido por película adhesiva de PVC, espesor 12/10 y 15/10.
La contrapuerta puede ser embisagrada tanto a la derecha como a la izquierda. En equipamiento estándar se suministran cerraduras cromadas tipo de muesca. En las contrapuertas se pueden aplicar instrumentos con un peso máximo total de 12 Kg.
• Distancia entre puerta y contrapuerta 45 mm.
• Grado de protección IP20.
• Bajo pedido se realizan perforaciones según dibujo.

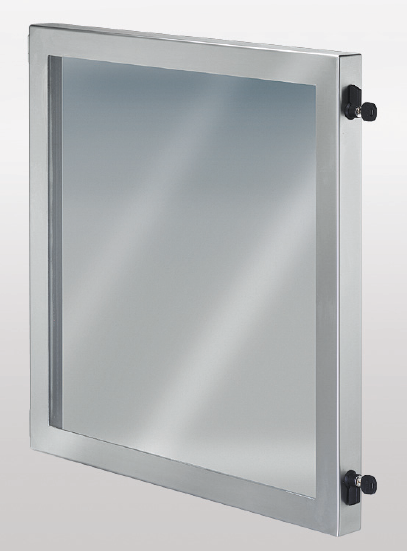

Sovraporte

Sobrepuertas

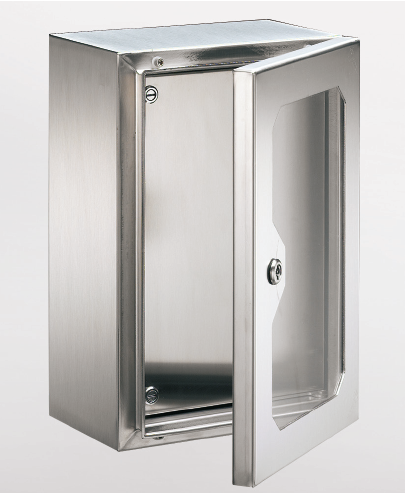

SOBREPUERTAS
Realizadas en acero inoxidable EN 1.4301 (TYPE 304L) satinado, con ventanilla en vidrio laminado  3+3 de seguridad, son aconsejadas especialmente cuando haya que proteger instrumentos aplicados en las puertas exteriores. Completas de cerradura de palomilla galvanizada negra, con llave tipo Yale y junta de estanqueidad de encaje, tienen una abertura de 180°.Grado de protección IP65.
NOTA: cuando se instalan sobre anchos superiores a la sobrepuerta misma, la apertura máxima es de 90°.





PLACAS INTERIORES INOX
Realizadas en chapa de acero inoxidable EN 1.4404 (TYPE 316L) con acabado 2B, disponibles para los armarios serie QL/QV ,se suministran en kit de montaje (sustitución por cuenta del usuario).

Tejadillos

Tejadillos

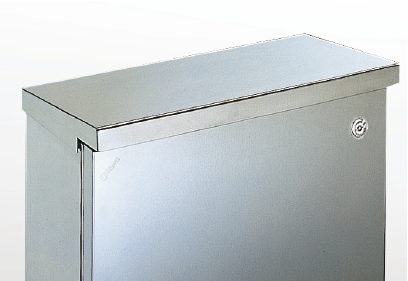

TEJADILLOS PARA-LLUVIA
Realizados en acero inoxidable EN 1.4301 (TYPE 304L), satinado y protegido, disponibles para todos los pequeños armarios. Se aconseja su empleo cuando los pequeños armarios se instalen al aire libre y precise protegerlos contra intemperies. Sobresalen de 25 mm. de la puerta delantera y se suministran en kit de montaje.







Fijación mural

Fijación mural

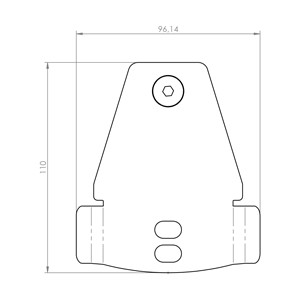

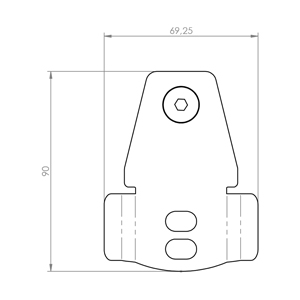

FIJACIONES MURALES
Realizadas en acero inoxidable EN 1.4404 (TYPE 316L) pueden aplicarse fácilmente en el fondo de los armarios tipo Q por medio del taladro roscado  presente en los armarios.
Cuando se instalen sobre cofres de grandes dimensiones, está previsto un segundo taladro que realizará el cliente.
La estanqueidad al agua la garantizan juntas especiales.
Cada kit llega completo con instrucciones de montaje, tornillos, tuercas y arandelas.
• SP025 –
kit de 4 piezas para fijación mural

Realizadas en acero inoxidable EN 1.4404 (TYPE 316L) tienen las mismas características de las
fijaciones SP025 pero con una base de apoyo más ancha que permite soldarlas por puntos a la envoltura sin utilizar tornillos de sujeción  (por ejemplo para sujetar la parte alta de armarios serie CC o CX-A). Están preparadas para la sujeción de un cable de puesta a tierra.
• SP035 –
kit de 4 piezas para fijación mural.

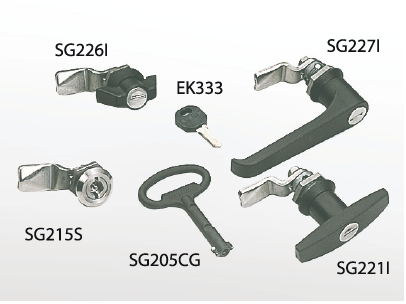

Serrature

Cerraduras



CERRADURAS
Para todos los tipos de pequeños armarios está previstas distintas cerraduras opcionales, todas perfectamente intercambiables con las montadas en dotaciín estándar, con llave de baja tensión o con llave tipo Yale.







Muelles de gas

Muelles de gas

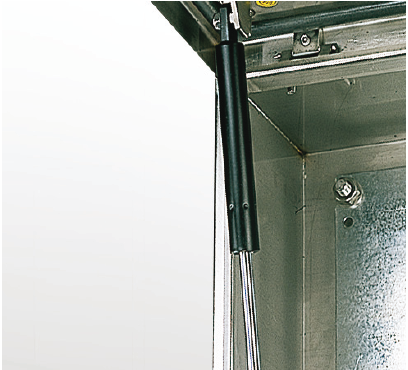

MUELLES DE GAS

Los muelles de gas se utilizan cuando se quieren abrir las puertas en forma de “ala de gaviota “(hacia arriba); facilitan la abertura, llevan un dispositivo de frenado en la parte final de la extensión y alcanzan una posición de equilibrio “de puerta abierta”.
Disponibles con capacidades diferentes a elegir según las condiciones de aplicación.
Cuando en las puertas estén aplicados instrumentos y/o equipos, es indispensable comunicarnos en el pedido los pesos y las posiciones de éstos para elegir el muelle más apropiado.
• SA910 muelle de gas simple de 10 Kg (montaje incluído)
• SA915 muelle de gas simple de 15 Kg (montaje incluído)
• SA920 muelle de gas simple de 20 Kg (montaje incluído)
• SA930 muelle de gas simple de 30 Kg (montaje incluído)
• SA940 muelle de gas simple de 40 Kg (montaje incluído)
• SA950 muelle de gas simple de 50 Kg (montaje incluído)

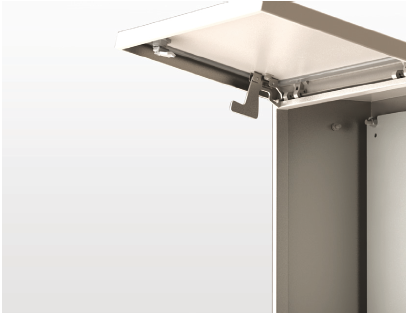

Barra de soporte de contrapeso

Barra de soporte de contrapeso


BARRAS DE SOSTÉN DE CONTRAPESO

Las barras de contrapeso se puede aplicar en todo tipo de armario, cuando precise abrir las puertas en forma de “ala de gaviota”. Prácticas y seguras, se posicionan automáticamente en la fase de apertura, de forma a mantener la puerta en posición abierta. Pueden instalarse a la derecho o la izquierd. Se aconseja el empleo de 2 barras, una en la derecha y una en la izquierda, a partir de las dimensiones 600 x 600.

• ASQLVDX –  SOPORTE VARA DX PARA QL/QV/QLP/QVP
• ASQLVSX –  SOPORTE VARA DX PARA QL/QV/QLP/QVP
• ASQSMDX –  SOPORTE VARA DX PARA QS/QM
• ASQSMSX –  SOPORTE VARA DX PARA QS/QM



NOTA: Para puertas de grandes dimensiones y con peso de más de 12 kg, se aconseja el empleo de los muelles de gas.

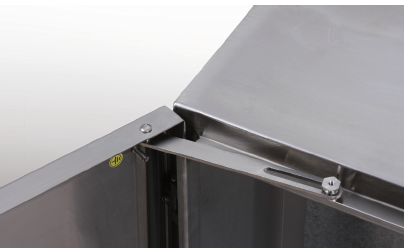

Retenedor mecánico

Retenedor mecánico



RETENEDOR MECANICO
Realizado en acero inoxidable EN 1..4301 (TYPE 304L), se utiliza para evitar el cierre accidental de la puerta. No es idóneo para puertas con apertura en forma de “ala de gaviota” (hacia arriba).

• DAC05 – Retenedor mecánico en kit de montaje.







Manilla MNB - Manilla MNK

Manilla MNB – Manilla MNK

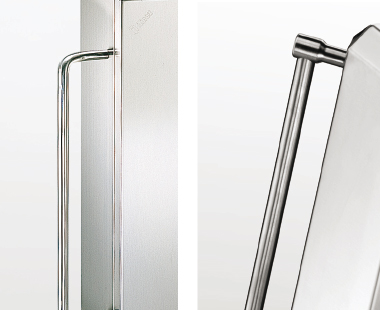

MANILLAS
Realizadas en barra de acero inoxidable TYPE 304L con acabado pulido, se aconseja su aplicación cuando los pequeños armarios se utilicen como box de mando.
Se suministran en kit de montaje y están disponibles en dos versiones:

• MNB200 –
manilla con intereje de sujección 200 mm.
• MNB300 –
manilla con intereje de sujección 300 mm.
• MNK300 –
manilla con intereje de sujección 275 mm.
• MNK350 –
manilla con intereje de sujección 325 mm.
• MNK450 –
manilla con intereje de sujección 425 mm.
• MNK500 –
manilla con intereje de sujección 475 mm.

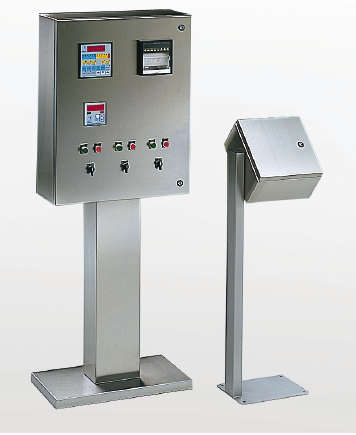

Piedistalli

Pedestales


PEDESTALES

Se utilizan como simple soporte o como pasacables, son realizados en acero inoxidable EN 1.4301 (TYPE 304L) y son disponibles en dos versiones:









PEDESTAL PR200
Acabados satinados, idóneo para utilizarse debajo de pequeños armarios con profundidad mínima de 250 mm., está constituido por una columna plegada en forma de C, completa con tapa empernada con empaquetadura que permite la inspección. Completo con placa interior en sendzimir para permitir la fijación sólida de los armarios modulares en el alto de la columna (para pequeños armarios a partir de 600 L). Estas contra-placas deben ser pedidas expresamente.
Para el pedido utilizar los códigos siguientes:
• PPRQ6025 contra-placas para pequeños armarios QL/QV64-66-67-69.
• PPRQ7530 contra-placas para pequeños armarios QL/QV77-710.

PEDESTAL  PR100
Idóneo para utilizarse para botoneras y pequeños armarios con profundidad mínima de 125 mm., consta de un tubular inoxidable microgranillado no inspeccionable y de una placa de fijación al suelo preagujereada.

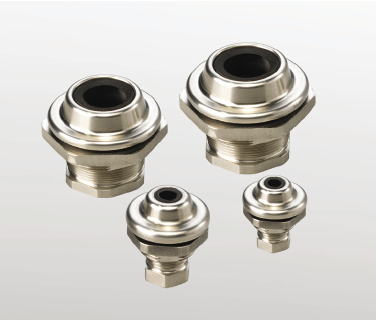

Prensacables

Prensacables

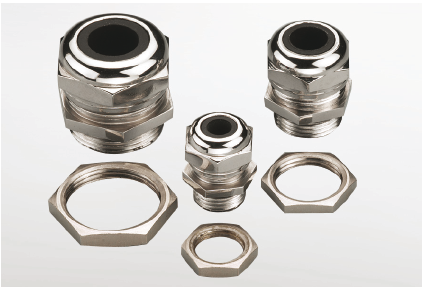

PRENSACABLES
Los prensacables en acero inox se utilizan para prevenir cualquier riesgo de corrosión.
Esta serie, realizada en UNI EN 1.4305 (TYPE 304L), es particularmente idónea para el uso en ambiente húmedo y en presencia ocasional de agua.
La guarnición en FPM  opone un efecto barrera a la radiación radioactiva hasta de 2×106 Gray y garantiza una óptima resistencia a la tracción del cable

• Grado de protección IP68 según EN 60 529 e IP69K según norma DIN 40 050-T9.
• Campo de temperaturas: -40°C +200°C, intermitente hasta 240°C
Los prensacables se suministran sin casquillo: en caso de necesidad debe ser pedidos por separado.
prensacables PG
prensacable métrico
casquillo PG
casquillo métrico



Prensacables metricoo

Prensacables metricoo

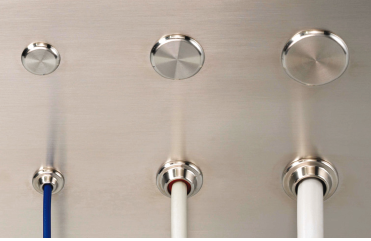

PRENSACABLES METRICOS SANITARY
Los prensacables metricoo sanitary serie PH cumplen con los requisitos para empleo en las industrias alimentarias, lácteo-casearias, farmaceuticas y para todos los entornos donde las normativas higiénico-sanitarias deben ser strictamente observadas (Directiva máquinas 2006/42/EC DIN EN 1672-2-2005, Documentos EHEDG 8 E 13). Esto gracias a las soluciones técnicas adoptadas y al diseño: superficies inclinadas 25% para evitar depósito de suciedad, esquinas biseladas, ausencia de roscas e intersticios en contacto con el ambiente; anti-vándalico por no ser posible abrirlos del exterior.
Se entregan completos con OR, junta de estanqueidad estándard sobre el cable y casquillo.
Realizados en acero inox. EN 1.4301 (TYPE 304L) acabado polido; la junta en EPDM es idónea para empleo en los ambientes para que ha sido diseñado el prensacable; bajo pedido se pueden entregar juntas de otros materiales.
Estos prensacables se entregan completos con casquillo.

• Grado de protección IP68 según normativa EN 60 529 y IP69K según normativa DIN 40 050-T9.
• Campo de temperaturas: -40°C + 120°C, intermitente hasta 140°C.
• Bajo pedido son disponibles también en versión EMC.

Tappi

Tapones



TAPONES
Realizados en acero inox EN 1.4404 (TYPE 316L) para cerrar taladros hechos previamente y quedados sin utilizar. Con 4 articulos, utilizando las arandelas de centraje correspondientes, se pueden tapar todos taladros entre Ø  6,5 y Ø 40 mm. incluso los moldeados para los prensacables de la serie “SANITARY”.







Otros Accesorios:

En la sección “accesorios para ARMARIOS”
Sistema IMS, Junta Electroconductora, Sistema De Cableado SRS, Lamparas, Patas Regulables, Enchufes, Bolsillos Porta-Esquemas

En la sección “box de mando y sistema de suspensión”
Sistemas De Suspension

En la sección “Climatización”
Acondicionamiento, Ventilacion



Catálogo Pequeños Armarios
