Accessori per armadi modulari MX

Home > Prodotti  > Armadi  > Armadi Modulari > Accessori per armadi modulari MX
Fiancate laterali

Fiancate laterali

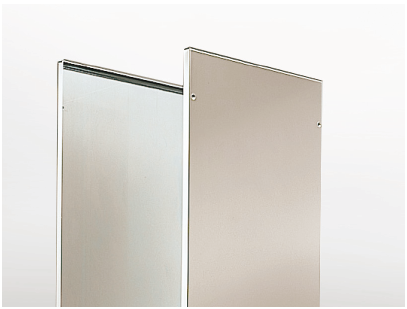

COPPIA DI FIANCATE LATERALI
Realizzate in acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e protetto sp. 15/10, sono da applicare esternamente al modulo o alla composizione di più moduli, fissandole al telaio dall’esterno per mezzo di 8 viti inox a testa svasata.







Kit accoppiamento moduli

Kit accoppiamento moduli



KIT ACCOPPIAMENTO MODULI
Indispensabile per l’accoppiamento dei moduli in batteria, comprende la guarnizione in mousse a cellule chiuse, le viti e gli speciali dadi sagomati che ne facilitano il montaggio.
•    MKMX – kit accoppiamento moduli MX







Staffe

Staffe



STAFFE DI SICUREZZA PER PIASTRA INTERNA
Kit costituito da 4 squadrette sagomate (2 superiori e 2 inferiori), hanno funzione di blocco di sicurezza per evitare che le sollecitazioni dovute al trasporto possano sganciare la piastra dal supporto.
Permettono l’aggancio rapido di quest’ultima e il mantenimento in posizione verticale, impedendone il ribaltamento durante le operazioni
di montaggio.
•    MKS – 1 serie di squadrette
NOTA: non utilizzabile con guide di scorrimento



Kit Irrigidimento

Kit Irrigidimento

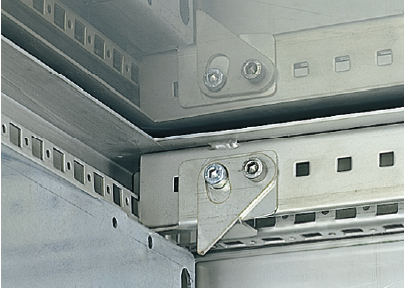

KIT D’IRRIGIDIMENTO
Costituito da 4 angolari stampati in lamiera d’acciaio inox con relativa viteria, sono da applicare all’interno del telaio in corrispondenza dei montanti di due telai accoppiati per conferire una maggiore rigidità e robustezza alla struttura. Se ne consiglia sempre l’uso, in particolare nei casi in cui si debbano trasportare batterie di più moduli accoppiati già assemblati e/o quando il peso contenuto nei moduli superi i due quintali.
•    MKIMX – Kit d’ irrigidimento





Sistema di profilati

Sistema di profilati

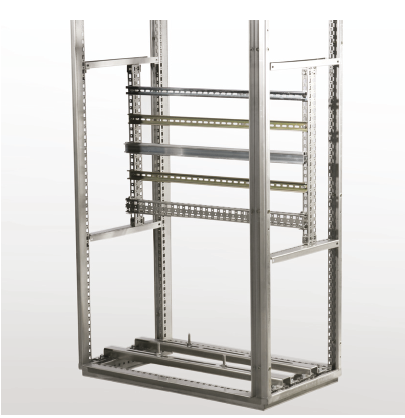

SISTEMA DI PROFILATI
Da utilizzare per creare, agevolmente e rapidamente, strutture di sostegno per apparecchiature e strumentazioni alloggiate all’interno del quadro elettrico, sono preforati passo 25 mm.









Traversini

Traversini

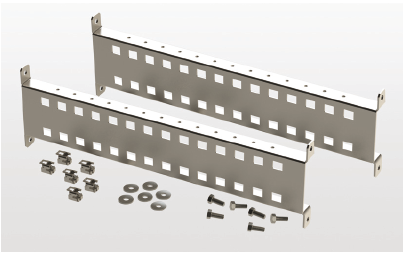

TRAVERSINI DI PROFONDITA’

Sezione 23×50 mm.
Disponibili per tutte le profondità degli armadi vengono forniti completi di viti e di staffa di  fissaggio. Possono servire per l’ammaraggio dei cavi, per il fissaggio di barre o come ponte di collegamento tra montanti posteriori e anteriori.
Ideali per fissare e registrare in profondità supporti DIN.
•    CTP05MX – coppia traversini per MX profondità 518
•    CTP06MX – coppia traversini per MX profondità 618
•    CTP08MX – coppia traversini per MX profondità 818



Profilato

Profilato

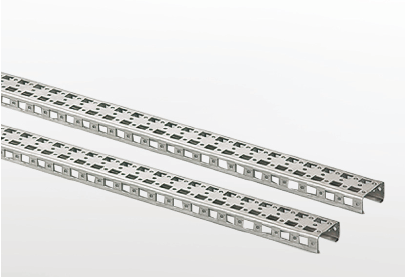

PROFILATO A METRATURA 50×25
Disponibile in barre da 2 mt. da tagliare a misura per creare robusti traversi o piantoni. Per il fissaggio è necessario richiedere apposita staffa (cod. SPRF50)
•    PRF502M – barra da mt.2







Staffa profilati

Staffa profilati

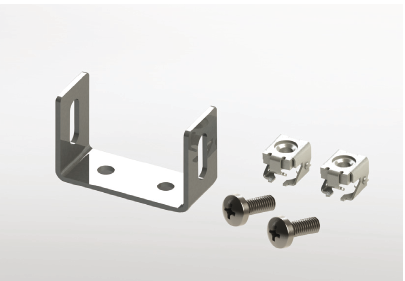

STAFFA PER PROFILATI 50×25
Squadretta per fissare i profilati tagliati a misura. Forma e dimensioni sono stati studiati per poter utilizzare i fori in prossimità del montante.
•    SPRF50 – confezione da 10 pz









Controporte

Controporte

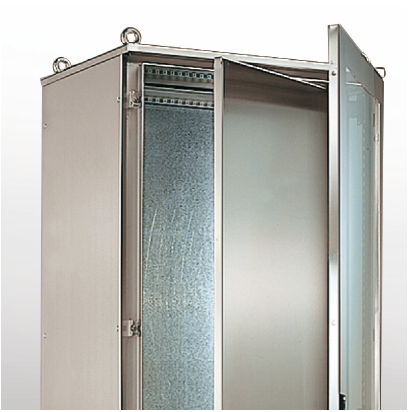

CONTROPORTE

Realizzata in acciaio inox EN 1.4301 (TYPE 304L), finemente satinato e protetto, spessore 20/10, viene fornita in kit di montaggio ed è da utilizzare per montare apparecchiature all’interno degli armadi.
La distanza tra controporta e porta è regolabile su due prof. di 65 oppure 110 mm. Può essere incernierata sia a destra che a sinistra.
Il carico massimo supportabile è di 30Kg. Grado di protezione IP20 (a richiesta IP54). Forature realizzabili su richiesta. Per gli armadi L.1200 ed L.1600 utilizzare le controporte degli armadi L.600 oppure L.800 aggiungendo l’apposito montante; si consiglia, in questo caso, di non utilizzare la piastra passacavi in un unico pezzo in quanto  di difficile asportazione.

Montante centrale smontabile da utilizzare per installare le controporte negli armadi L. 1200 ed L. 1600
•    MMX18 – Montante centrale per armadi MX altezza 1827
•    MMX20 – Montante centrale per armadi MX altezza 2027



Setti di separazione

Setti di separazione


SETTI DI SEPARAZIONE

Pannello in lamiera sendzimir EN 10142 spessore 25/10, è da inserire fra due moduli per creare tra di loro una separazione. È disponibile in due versioni: con grado di protezione IP20 e con grado di protezione IP65. A richiesta può essere forato per il passaggio di cavi fra due moduli e per connettori.
NOTA: il setto di separazione esclude l’utilizzo della piastra intermedia
