Fiancate laterali

Fiancate laterali

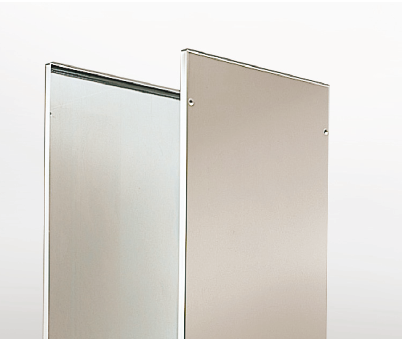

COPPIA FIANCATE LATERALI
Realizzate in acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e protetto sp. 15/10, sono da applicare esternamente al modulo o alla composizione di più moduli, fissandole al telaio dall’esterno per mezzo di 8 viti inox a testa svasata.







Kit accoppiamento moduli

Kit accoppiamento moduli

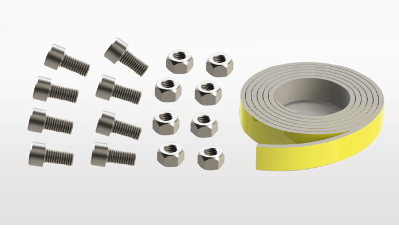

KIT ACCOPPIAMENTO MODULI
Indispensabile per l’accoppiamento dei moduli in batteria, comprende la guarnizione di mousse a cellule chiuse e le viti che ne facilitano il montaggio.
•    MKCX – kit accoppiamento moduli







Traversino Superiore

Traversino Superiore

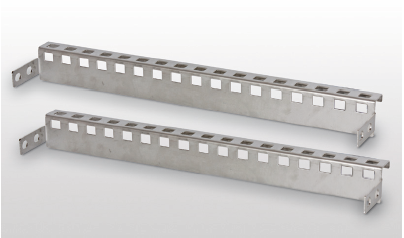

TRAVERSINO SUPERIORE

Realizzati in TYPE 304L hanno una sezione di 26×42 e sono disponibili per tutte le larghezze degli armadi. Possono essere usati per il fissaggio di lampade, ammaraggio cavi, microinterruttori …
Sono indispensabili per il montaggio degli interblocchi.
Vengono forniti completi di viti di fissaggio.
•    TRS03CXA – traversini superiori per risalite larghezza 308
•    TRS04CXA – traversini superiori per risalite larghezza 408
•    TRS06CXA – traversini superiori per risalite larghezza 608
•    TRS08CXA – traversini superiori per risalite larghezza 808
•    TRS010CXA – traversini superiori per risalite larghezza 1008
•    TRS012CXA – traversini superiori per risalite larghezza 1211


Traversini di profondità

Traversini di profondità

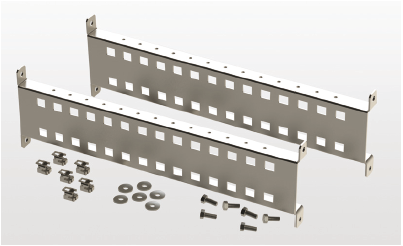

TRAVERSINI DI PROFONDITA’

Sezione 22x50mm. Disponibili per tutte le profondità 400, 500 e 600 vengono forniti completi di viti di fissaggio. Possono servire per l’ammaraggio dei cavi, per il fissaggio di profilati verticali. Ideali per fissare e registrare in profondità supporti DIN.
•    PRF254CXA – coppia traversini per CX profondità 400
•    PRF255CXA – coppia traversini per CX profondità 500
•    PRF256CXA – coppia traversini per CX profondità 600







Controporte

Controporte


CONTROPORTE

Realizzata in acciaio inox EN 1.4301 (TYPE 304L), finemente satinato e protetto, spessore 20/10, viene fornita in kit di montaggio ed è da utilizzare per montare apparecchiature all’interno degli armadi.
La distanza tra controporta e porta è regolabile su due prof. di 65 oppure 110 mm. Può essere incernierata sia a destra che a sinistra.
Il carico massimo supportabile è di 30Kg. Grado di protezione IP20 (a richiesta IP54). Forature realizzabili su richiesta. Per gli armadi L.1200 utilizzare le controporte degli armadi L.600 aggiungendo l’apposito montante; si consiglia, in questo caso, di non utilizzare la piastra passacavi in un unico pezzo in quanto  di difficile asportazione.

Montante centrale smontabile da utilizzare per installare le controporte negli armadi L. 1200
•    MCX18 – Montante centrale per armadi CX altezza 1800
•    MCX20 – Montante centrale per armadi CX altezza 2000



Setti di separazione

Setti di separazione



SETTI DI SEPARAZIONE
Pannello in lamiera sendzimir EN 10142 spessore 25/10, è da inserire fra due moduli per creare tra di loro una separazione. È disponibile in due versioni: con grado di protezione IP20 e con grado di protezione IP65. A richiesta può essere forato per il passaggio di cavi fra due moduli e per connettori.
NOTA: il setto di separazione esclude l’utilizzo della piastra intermedia







ALTRI ACCESSORI
Alla sezione “accessori per ARMADI”:
sistema ims, piastra intermedia, zoccolo, pianetti di lavoro, serrature, dadi a gabbia, sistemi per interuttori modulari, sistema di cablaggio srs, guide di scorrimento, piastre passacavi, tasche porta schemi, interblocchi, viti autofilettanti 5,5, piastre interne tipo ps, profilati porta trasformatori, traversini ancoraggio cavi, dispositivo antichiusura, barre di sollevamento, lampade, piastre interne tipo pa, piedini registrabili , traversini per porta, guarnizione elettroconduttiva, golfari di sollevamento, prese.

Alla sezione “Accessori per ARMADIETTI”
Sovraporte, pressacavi.

Alla sezione “Climatizzazione”
Condizionamento, ventilazione.
