Piastra PS
PIASTRE INTERNE PS
Realizzate in lamiera zincata sendzimir EN10142, sono state studiate per consentire di sfruttare tutta la larghezza dell’armadio; pertanto, se ne consiglia l’utilizzo per armadi con fiancate asportabili.
La foratura verticale a tutta altezza passo 12,5 mm e, le strisce adesive numerate da applicare alla piastra, danno riferimenti precisi in merito al fissaggio delle staffe per la sopportazione delle barre DIN porta componenti.
L’utilizzo di queste piastre per armadi in batteria, non necessita delle piastre intermedie perché le stesse possono essere collegate direttamente l’una all’altra.
Essendo la loro larghezza uguale allo spazio interno dell’armadio si consiglia di utilizzare le guide di scorrimento per l’inserimento laterale.
Possono inoltre essere utilizzate come piastre per il cablaggio tradizionale.
Nel sistema di cablaggio per recupero spazio SRS non è comunque indispensabile utilizzare le piastre PS, poiché, possono essere utilizzate quelle tradizionali forando laddove è necessario fissare le staffe per la sopportazione della barre DIN.
Per unire le piastre, per gli armadi in batteria, ordinare il kit unione.
• PSK001 – kit unione piastre interne PS
Piastra PA
PIASTRE INTERNE TIPO PA
Realizzata in lamiera zincata sendzimir EN 10142, è ripiegata su tutti i suoi lati per ottenere la massima rigidità: viene fornita in kit di montaggio ed è regolabile su tutta la profondità dell’armadio.
Piastra Intermedia
PIASTRA INTERMEDIA
Studiata per permetterne il montaggio e lo smontaggio con piastre interne anche già cablate e montate, è realizzata in sendzimir EN 10142. Corredata di tutti gli accessori di montaggio ed in particolare di 2 piatti di irrigidimento che consentono di formare, con le piastre interne, un rigido piano unico di assemblaggio. La piastra così configurata non può essere collocata nella posizione più arretrata ma davanti ai montanti posteriori
• PA0117 – piastra intermedia per armadi h.1800
• PA0119 – piastra intermedia per armadi h.2000
NOTA: la piastra intermedia esclude l’utilizzo del setto di separazione

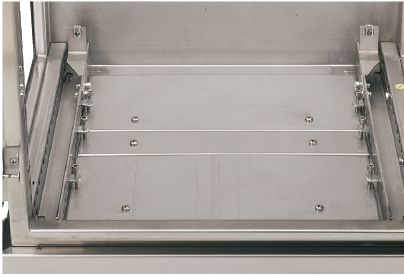

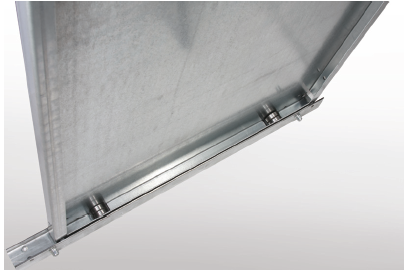

Guide di scorrimento
GUIDE DI SCORRIMENTO

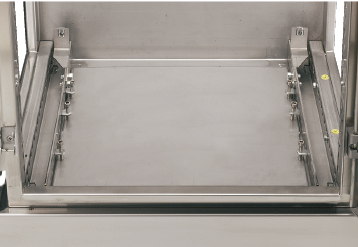

Studiate e realizzate per agevolare l’introduzione nell’armadio, attraverso la fiancata, di piastre interne di più moduli assemblate e cablate a banco, anche se di peso considerevole. Il kit di fornitura comprende, una guida inferiore, i rullini di scorrimento da applicare alla piastra e le viti per il montaggio. Sono disponibili in 6 lunghezze:
• GSP03 – coppia guide per armadi L=300
• GSP04 – coppia guide per armadi L=400
• GSP06 – coppia guide per armadi L=600
• GSP08 – coppia guide per armadi L=800
• GSP10 – coppia guide per armadi L=1000
• GSP12 – coppia guide per armadi L=1200

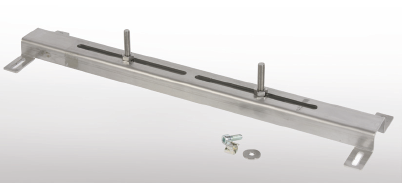

Profilati
PROFILATI PORTA TRASFORMATORI
Sistema di profilati da utilizzarsi nel caso in cui si debbano supportare strumentazioni di peso consistente (es. trasformatori). Vengono forniti a coppia, completi di kit di montaggio e sono dotati di asolature che ne permettono un’ampia regolazione
• ST0600 – coppia profilati porta trasformatori per armadi larghezza nom. 600
• ST0800 – coppia profilati porta trasformatori per armadi larghezza nom. 800
• ST1000 – coppia profilati porta trasformatori per armadi larghezza nom. 1000
• ST1200 – coppia profilati porta trasformatori per armadi larghezza nom. 1200

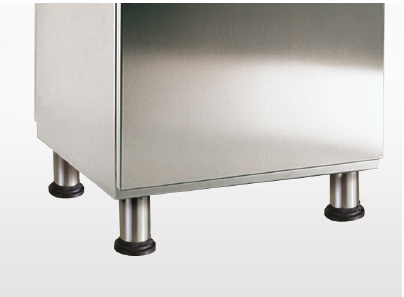

Piedini
PIEDINI REGISTRABILI
Cilindrico, perfettamente pulibile in acciaio inox TYPE 304L
• SA2000MX – registrabile da 125 a 165 mm
• SA2200MX – registrabile da 165 a 205 mm
Quando i piedini non sono applicati direttamente all’armadio ma sotto gli zoccoli e sotto i portacomputer è necessario ordinare anche l’apposito dado:
• SPM14 – dado M14 per piedino
Zoccoli
ZOCCOLI

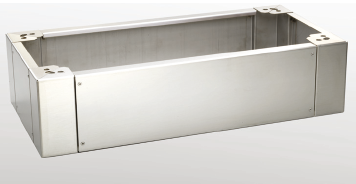

Di costruzione semplice e robusta, sono realizzati in acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e protetto. Sono predisposti per l’ingresso cavi laterale, posteriore ed anteriore e per l’applicazione di eventuali piedini ed hanno il fondo aperto a contatto con il pavimento: a richiesta possono essere forniti completi di pannelli di chiusura fondo, che fungono anche da sostegno cavi. Il grado di protezione è pari a IP20 con il pannello di chiusura fondo. Sono fornibili sia in kit di montaggio che già montati e sono disponibili nelle altezze 100 e 200 mm.

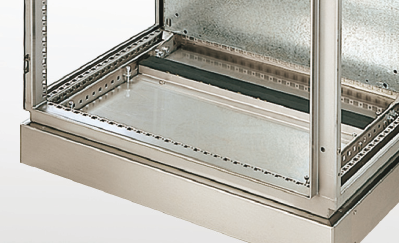

Piastre Passacavi Intere
PIASTRE PASSACAVI INTERE

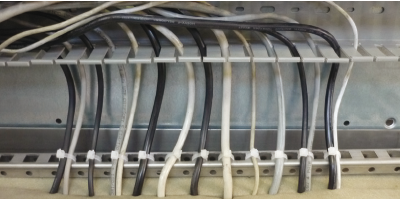

Le piastre passacavi in un pezzo unico sono da utilizzare quando non è previsto l’ingresso cavi dal fondo dell’armadio e quando si vogliono avere maggiori garanzie di tenuta soprattutto alla polvere.
Piastre Passacavi Multiple
PIASTRE PASSACAVI MULTIPLE
Piastre passacavi sezionate in più pezzi (2 per gli armadi con profondità nominale 400 mm e tre pezzi per gli armadi con profondità nominale 500, 600 ed 800 mm.). Sono consigliate quando la piastra interna non è nella posizione più arretrata oppure quando c’è la necessità di dividere gli ingressi dei cavi su più piastre.
Piastre Passacavi Ghigliottina
PIASTRE PASSACAVI A GHIGLIOTTINA
Sistema pratico e veloce per effettuare l’ingresso attraverso lo zoccolo. Ne è sconsigliato l’utilizzo quando sussista l’esigenza di avere un elevato grado di tenuta, soprattutto nei confronti della polvere, o quando la piastra passacavi può essere investita da getti diretti. Le piastre passacavi a ghigliottina vengono fornite sezionate in più pezzi. Per l’ammarraggio dei cavi si consiglia di utilizzare il “TRAVERSINO ANCORAGGIO CAVI”
Traversino Passacavi
TRAVERSINO ANCORAGGIO CAVI
Da utilizzare nel caso si debbano legare cavi che passano attraverso le piastre di chiusura a ghigliottina. Viene fornito completo di viti di montaggio.
Traversini Porta
TRAVERSINI PORTA
Sezione 20x20mm.
Disponibili per le porte di tutti gli armadi. Studiati per essere fissati direttamente alla cornice interna con viti autofilettanti trilobate M5 e con biadesivo alla porta.
Sono ideali per il fissaggio di canaline, guaine o cavi e/o per irrigidire porte con ampie forature.
• PRP256 – traversino per porte larghezza nom. 600
• PRP258 – traversino per porte larghezza nom. 800
• PRP250 – traversino per porte larghezza nom. 1000

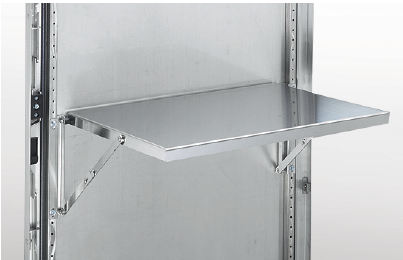

Pianetti di lavoro
PIANETTI DI LAVORO
Realizzati in acciaio inox TYPE 304L finitura 2B sono disponibili in 3 larghezze e sono atti ad essere montati internamente sia sugli armadi compatti, sia sugli armadi modulari.
Sono da fissare sulle cornici interne delle porte e sono dotati di aste di sostegno.
• PL0600 – per porte larghezza 600
• PL0800 – per porte larghezza 800
• PL1000 – per porte larghezza 1000
Tasche Porta Schemi
TASCA PORTA SCHEMI

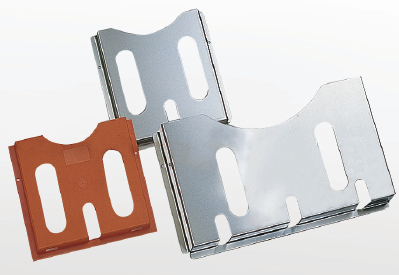

Viene fornita in kit di montaggio ed è disponibile in 3 modelli:
• SG109 – in ABS color arancio per documenti formato A4
• SG108 – in acciaio inox TYPE 304L per documenti formato A4
• SG110 – in acciaio inox TYPE 304L per documenti formato A3
Antichiusura
DISPOSITIVO ANTICHIUSURA
Realizzato in acciaio inox TYPE 304L, è da utilizzare quando è necessario evitare la chiusura accidentale della porta.
Fornito in kit di montaggio.
• DAC02 – dispositivo antichiusura armadi
Guarnizione
GUARNIZIONE ELETTROCONDUTTIVA

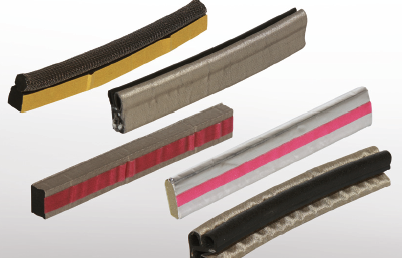

La guarnizione elettroconduttiva è necessaria per la schermatura del campo elettrico o magnetico.
L’elasticità della guarnizione è ottenuta con materiali espansi diversi: siliconi, neopreni o epdm a seconda delle condizioni di utilizzo.

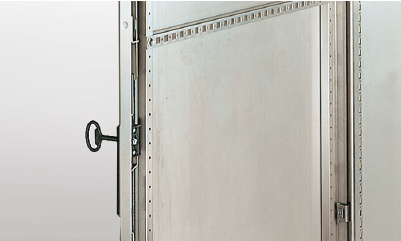

INTERBLOCCHI
Sistema meccanico che permette di stabilire una priorità di apertura delle porte di armadi montati in batteria.
Vanno richiesti a seconda della composizione e posizionati secondo la figura
MKP.PR interblocco primario (B):
Azionamento meccanico, comprensivo della relativa asta di rinvio, è da montare sulla porta del modulo per blocco sezionatore (primaria) per comandare l’apertura delle porte degli armadi in batteria (secondarie).
MKP.SE interblocco secondario:
Da montare su tutte le porte secondarie la cui apertura è subordinata all’apertura della porta primaria.
Per i moduli a doppia porta (ad esempio i moduli da 1200 o da 1600) prevedere n.2 pezzi.
Il senso di apertura delle porte non è vincolante.
Aste di rinvio
Necessarie per trasferire il comando di blocco o di sblocco dalla porta primaria alle porte secondarie.
È da ordinare un’asta per ogni modulo ad esclusione del modulo per blocco sezionatore:
• MKP.AR06 – asta di rinvio per armadi larghezza nom. 600 mm.
• MKP.AR08 – asta di rinvio per armadi larghezza nom. 800 mm.
• MKP.AR10 – asta di rinvio per armadi larghezza nom. 1000 mm.
• MKP.AR12 – asta di rinvio per armadi larghezza nom. 1200 mm.
• MKP.AR16 – asta di rinvio per armadi larghezza nom. 1600 mm.
NOTA: per poter montare gli interblocchi sugli armadi CX-A è necessario utilizzare i traversini superiori (vedere accessori CX-A)
• TRS03CXA – traversini superiori per risalite larghezza 308
• TRS04CXA – traversini superiori per risalite larghezza 408
• TRS06CXA – traversini superiori per risalite larghezza 608
• TRS08CXA – traversini superiori per risalite larghezza 808
• TRS010CXA – traversini superiori per risalite larghezza 1008
• TRS12CXA – traversini superiori per risalite larghezza 1211

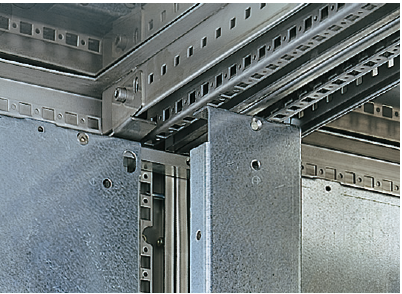

Barre di sollevamento
BARRE DI SOLLEVAMENTO
Da utilizzare per la movimentare gli armadi in batteria cablati. Sono realizzate in lamiera zincata spessore 3 mm.
Il sistema, costituito da due profilati lunghi quanto gli armadi in batteria e da staffe di ancoraggio da montare al posto dei golfari di sollevamento, consente di sollevare in tutta sicurezza armadi del peso di 1.250 kg/mt.
• BSK – kit da nr. 4 staffe d’ancoraggio all’armadio
È necessario ordinare un kit per ogni armadio in batteria

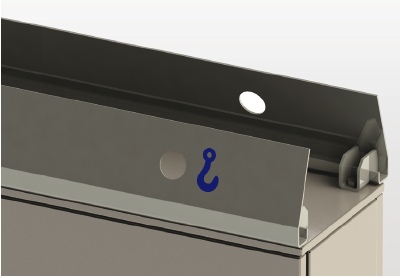

Golfari
GOLFARI DI SOLLEVAMENTO
Disponibili sia in ferro zincato, sia in acciaio inox, vengono forniti in kit da 4 pezzi e sono indicati quando si devono trasportare moduli singoli e di peso limitato. Portata max 450 Kg per ogni coppia di golfari.
• GZ04MX – Kit da nr. 4 golfari zincati – per armadi L.600-800-1000-1200
• GI04MX – Kit da nr. 4 golfari inox – per armadi L.600-800-1000-1200
Dadi a gabbia
DADI A GABBIA

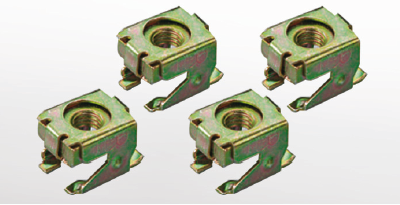

Dadi a gabbia ad inserimento frontale, disponibili con filettatura M6 ed M8, sono particolarmente robusti e di semplice montaggio.
• DGIFM6 – Confezione da 50 dadi a gabbia M6
• DGIFM8 – Confezione da 50 dadi a gabbia M8
Viti autofilettanti
VITI AUTOFILETTANTI

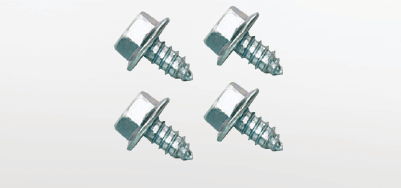

Viti autofilettati trilobate M5, particolarmente pratiche ed indicate per fissaggi che prevedano l’utilizzo dei prefori Ø 4.6 sul telaio e profilati.
• VA05 – Confezione da 50 viti autofilettanti trilobate M5

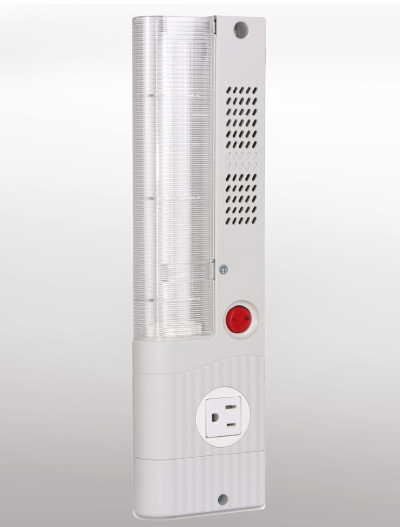

Lampada
LAMPADA
• Potenza assorbita:11 W (lampada ad incandescenza da 75W)
• Intensità luminosa: 900 Lm
• Lampadina: lampada a basso consumo di energia, portalampada 2G7 10.000 h
• Interruttore: Interruttore ON/OFF per lampade di illuminazione (su richiesta con sensore di movimento PIR)
• Morsetto 2,5 mm2 con dispositivo antitrazione
• Coppia di serraggio max 0,8 Nm
• Fissaggio: fissaggio a vite, M5, distanza 300 mm
• Alloggiamento: Plastica UL94 V-D, grigio luminoso
• Dimensioni: 345 x 91 x 40 mm
• Posiz. di montaggio: lato stretto / lato largo
• Temp. amb. di funz.: -20°C +50° C ( -4°F +122°F )
• Grado di protezione: IP20
Idonee per l’utilizzo in quadri elettrici con spazio limitato ed alta densità di montaggio componenti, sono fornite complete di staffa di fissaggio e viti per una facile applicazione in qualsiasi punto all’interno del quadro elettrico.
Sono disponibili sia senza presa, sia con presa integrata di varie tipologie. Per gli armadi CX-A è necessario abbinare un traversino.

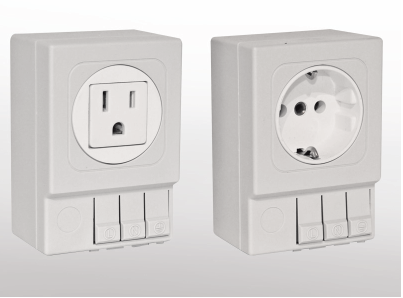

Prese
PRESE
• Connessione: 3 morsetti a pressione per conduttore flessibile
• Fissaggio: Clip per montaggio su guida DIN 35 mm EN 50022
• Alloggiamento: Plastica UL94 V-0
• Dimensioni: 92 x 62 x 48 mm
• Peso: 0.20 Kg
• Posizione di montaggio: a scelta del cliente
• Temp. Funz.: -45°C +70°C
• Grado di protezione: IP20
Le prese, senza lampada, disponibili in diverse versioni, devono essere fissate su guide DIN da 35 mm (da richiedere separatamente), e collegate con morsetti a pressione senza viti.
