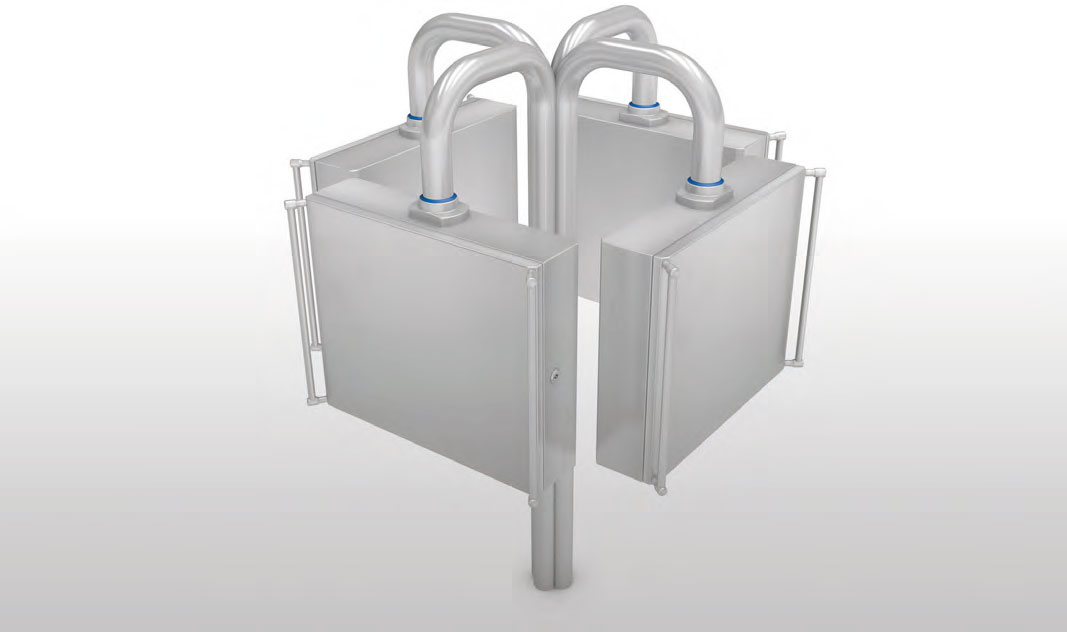

BRACCI SNODATI
•    Realizzati in tubo d’acciaio inox EN 1.4301 (TYPE 304L) Ø. 60.3 Sp.3 con finitura satinata, a richiesta finitura lucida o micropallinata
•    Sono fornibili curvati a “L”, a “J” ad “S” oppure diritti “I”.
•    Alcune larghezze sono già definite e disponibili a magazzino (vedi tabella), è comunque possibile richiedere altre dimensioni.
•    Alle estremità possono essere montati diversi tipi di giunti per soddisfare le varie necessità.
•    Il braccio viene normalmente fornito con i giunti già montati, essendo però i giunti GKS e GCS applicabili senza l’ausilio di saldature, possono essere applicati direttamente dal cliente dopo aver adattato il braccio alle proprie esigenze.
NOTA: nel caso in cui il braccio dovesse sostenere un articolo diverso dai nostri box serie BC-BK, verificare rigidità della parete da sostenere.
•    Dimensioni standard a magazzino: L= 400 – 475 – 550 – 625 – 700 – 775senza vincoli dimensionali per H ed h.
Altre dimensioni su richiesta.

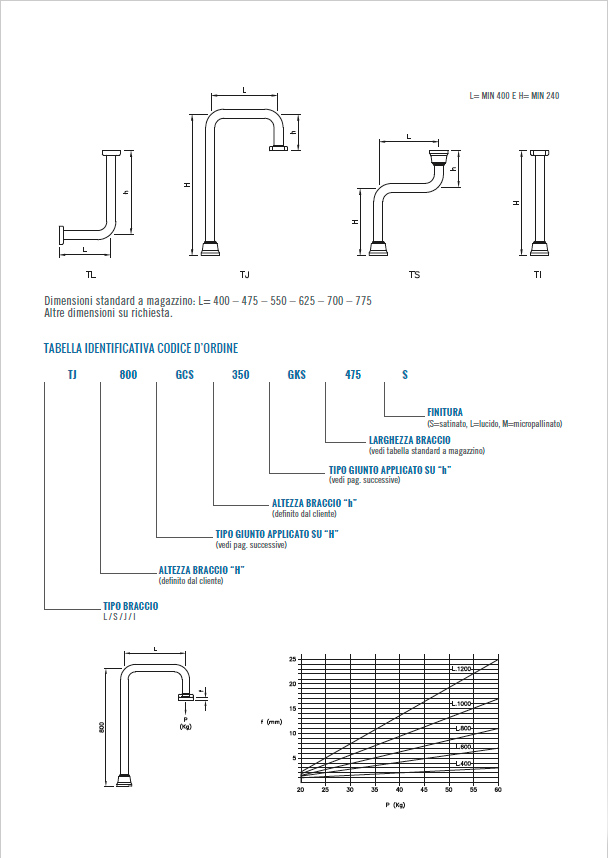

Tabella Identificativa Codice D'Ordine

Tabella Identificativa Codice D’Ordine

GCS

GCS



GIUNTO SNODATO GCS
Costruito in acciaio inox EN 1.4301 (TYPE 304L) è dotato di guarnizioni per garantire la tenuta stagna. La particolare forma ed i criteri costruttivi ne garantiscono un’elevata rigidità, per essere utilizzato sia alla base del braccio che per l’accoppiamento a box comando di grandi dimensioni o sostenuti dalla base. E’ necessario che la struttura sulla quale andrà fissato il giunto sia estremamente rigida. Essendo il giunto applicabile senza l’ausilio di saldature, può essere montato direttamente dal cliente dopo aver adattato il braccio alle proprie esigenze.
E’ possibile limitare l’angolo di rotazione a 85°, 175°, 265° o 355°.
•    GCS – giunto snodato universale





GK

GK



GIUNTI SNODATI GKS
Costruito in acciaio inox EN 1.4301 (TYPE 304L) è dotato di guarnizioni per garantire la tenuta stagna, e la sua forma costruttiva semplice e compatta lo rende particolarmente adatto per l’accoppiamento ai box di comando appesi. Essendo il giunto applicabile senza l’ausilio di saldature, può essere montato direttamente dal cliente dopo aver adattato il braccio alle proprie esigenze.
È dotato di un fermo che ne limita l’angolo di rotazione a 85° – 175° – 265° – 355°.
•    GKS – giunto snodato d’accoppiamento al box *







GIUNTO FISSO FISSAGGIO INFERIORE (GKFI)
Costruito in acciaio inox EN 1.4301 (TYPE 304L è utilizzare quando non esiste la necessità di rotazione.  Deve essere fissato al braccio attraverso saldatura, per garantire la massima rigidità. Deve essere fissato dall’interno della struttura sulla quale viene applicato.
•    GKFI – giunto fisso a saldare con fissaggio interno *

GIUNTO FISSO FISSAGGIO ESTERNO (GKFE)
Costruito in acciaio inox EN 1.4301 (TYPE 304L è utilizzare quando non esiste la necessità di rotazione.  Deve essere fissato al braccio attraverso saldatura, per garantire la massima rigidità. Può essere fissato dall’esterno della struttura sulla quale viene applicato.
•    GKFE – giunto fisso a saldare con fissaggio esterno *

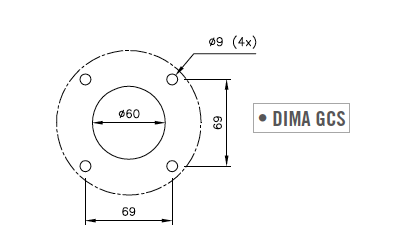

DIMA DI FORATURA

Dima-Foratura













FLANGIA  FISSAGGIO ESTERNO (FFS)
Flangia d’adattamento realizzata in acciaio inox EN 1.4301 (TYPE 304L) per permette il fissaggio dall’esterno, dei  giunti e della mensola GL60.
•    FFS – flangia per il fissaggio esterno dei giunti e della mensola GL60

FLANGIA  FISSAGGIO ESTERNO MENSOLA (FFM)
Flangia d’adattamento realizzata in acciaio inox EN 1.4301 (TYPE 304L) per permette il fissaggio dall’esterno, della mensola GM60.
•    FFM – flangia per il fissaggio esterno della mensola GM60

FLANGIA INCLINATA  (AGK)
Da utilizzare in abbinamento ai giunti GK quando, per rendere ergonomico l’utilizzo del box di comando è necessario inclinarlo di 10°. Realizzata in acciaio inox EN 1.4301 (TYPE 304L), viene fornita in completa di guarnizione di tenuta e viti di fissaggio.
•    AGK – flangia di adattamento per inclinare il box di 10°

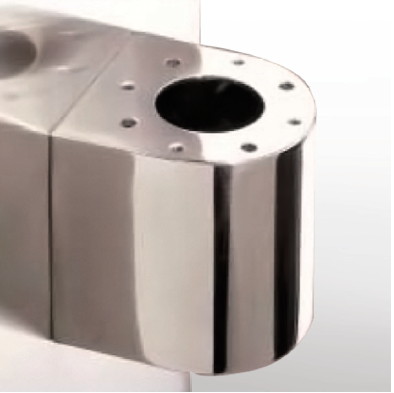

MENSOLA GM60

MENSOLA GM60



MENSOLA GM60
Realizzata interamente in acciaio inox 1.4301 (TYPE 304L) con finitura lucida, è robusta ed elegante. Deve essere imbullonata, dopo aver montato il giunto snodato con il braccio, dall’interno di una rigida struttura. Questo tipo di montaggio permette di non avere viti in vista e garantisce massima igienicità; quando ciò non è possibile abbinarla alla flangia per fissaggio esterno FFM
•    GM60 – mensola stondata







* non utilizzabili su mensola GM60
