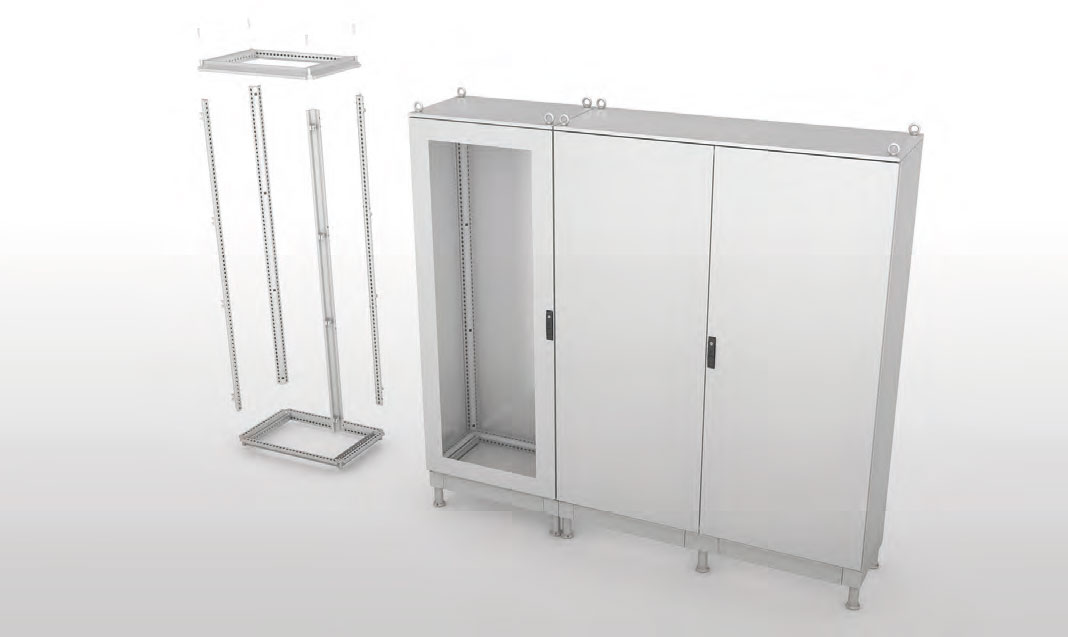

Armadi Modulari MX

• Materiale: acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e protetto, spessore 15/10 per i pannelli laterali e posteriori, spessore 20/10 per la porta
• Telaio: sistema di giunzioni in microfusione e di profilati inox dotati di fori passo 25 mm per il montaggio di eventuali accessori
• Fornito in kit di montaggio o, a richiesta, già assemblato
• Porta anteriore cieca oppure con vetro stratificato 3+3 antisfondamento, con cornice interna di rinforzo forata per poter sostenere apparecchiature e/o fissare canaline ed accessori. A richiesta è possibile effettuare sulla porta cieca finestrature parziali o con materiali diversi (policarbonato oppure alluminio per serigrafie)
• Parte posteriore: l’armadio può essere dotato di un pannello posteriore cieco imbullonato con distanziali di tenuta, oppure, a scelta, con una porta incernierata identica a quella anteriore
• Fiancate laterali asportabili imbullonate, da ordinare separatamente
• Serratura a doppio pettine con mostrina esterna in poliammide nera caricato vetro, con chiusura in 4 punti e chiave BT. A richiesta può essere sostituita da serrature diverse
• Il fondo dell’armadio può essere dotato di tre diversi tipi di piastre passacavi: in un solo pezzo, multiple oppure multiple con ghigliottina, da ordinare separatamente (vedere accessori per armadi)
• Cerniere interne in acciaio inox TYPE 304L che permettono l’apertura a 120° come da raccomandazioni CEI EN 60204-1
• Peso massimo supportabile dalla porta: 30 kg
• Guarnizione di tenuta in poliuretano espanso a stesura robotizzata
• Piastra interna in sendzimir, da ordinare separatamente, disponibile sia in versione tradizionale sia in versione recupero spazi (larghezza maggiorata). Eventuali piastre intermedie, sempre in sendzimir, disponibili su richiesta
• Predisposizione per la messa a terra come da normative vigenti
• Grado di protezione: IP66 (moduli L.1200 IP65)
• N O T A: Armadio in kit di montaggio, a richiesta fornibile assemblato
• Tutte le composizioni di armadi MX sono dotate di RFID



Modulo a porta singola

Per richiedere il vs. armadio in kit di montaggio basta aggiungere una K alla fine del codice (es. MX0685K)

ARMADI MODULARI PIASTRE INTERNE FIANCATE ZOCCOLI H.100 ZOCCOLI H.200 DISEGNI
ART. L H P ART. X Y ART. ART. ART.
MX0685 606 1827 518 PA0517 497 1692 MX85 ZX06105 ZX06205
MX0686 606 1827 618 PA0517 497 1692 MX86 ZX06106 ZX06206
MX0688 606 1827 818 PA0517 497 1692 MX88 ZX06108 ZX06208
MX0885 806 1827 518 PA0717 697 1692 MX85 ZX08105 ZX08205
MX0886 806 1827 618 PA0717 697 1692 MX86 ZX08106 ZX08206
MX0888 806 1827 818 PA0717 697 1692 MX88 ZX08108 ZX08208
MX1085 1006 1827 518 PA0917 897 1692 MX85 ZX10105 ZX10205
MX1086 1006 1827 618 PA0917 897 1692 MX86 ZX10106 ZX10206
MX1088 1006 1827 818 PA0917 897 1692 MX88 ZX10108 ZX10208
MX0605 606 2027 518 PA0519 497 1892 MX05 ZX06105 ZX06205
MX0606 606 2027 618 PA0519 497 1892 MX06 ZX06106 ZX06206
MX0608 606 2027 818 PA0519 497 1892 MX08 ZX06108 ZX06208
MX0805 806 2027 518 PA0719 697 1892 MX05 ZX08105 ZX08205
MX0806 806 2027 618 PA0719 697 1892 MX06 ZX08106 ZX08206
MX0808 806 2027 818 PA0719 697 1892 MX08 ZX08108 ZX08208
MX1005 1006 2027 518 PA0919 897 1892 MX05 ZX10105 ZX10205
MX1006 1006 2027 618 PA0919 897 1892 MX06 ZX10106 ZX10206
MX1008 1006 2027 818 PA0919 897 1892 MX08 ZX10108 ZX10208



Modulo a doppia porta

Per richiedere il vs. armadio in kit di montaggio basta aggiungere una K alla fine del codice (es. MX1285K)

ARMADI MODULARI PIASTRE INTERNE FIANCATE ZOCCOLI H.100 ZOCCOLI H.200 DISEGNI
ART. L H P ART. X Y ART. ART. ART.
MX1285 1209 1827 518 PA1117 1100 1692 MX85 ZX12105 ZX12205
MX1286 1209 1827 618 PA1117 1100 1692 MX86 ZX12106 ZX12206
MX1288 1209 1827 818 PA1117 1100 1692 MX88 ZX12108 ZX12208
MX1685 1614 1827 518 PA1517 1505 1692 MX85 ZX16105 ZX16205
MX1686 1614 1827 618 PA1517 1505 1692 MX86 ZX16106 ZX16206
MX1688 1614 1827 818 PA1517 1505 1692 MX88 ZX16108 ZX16208
MX1205 1209 2027 518 PA1119 1100 1892 MX05 ZX12105 ZX12205
MX1206 1209 2027 618 PA1119 1100 1892 MX06 ZX12106 ZX12206
MX1208 1209 2027 818 PA1119 1100 1892 MX08 ZX12108 ZX12208
MX1605 1614 2027 518 PA1519 1505 1892 MX05 ZX16105 ZX16205
MX1606 1614 2027 618 PA1519 1505 1892 MX06 ZX16106 ZX16206
MX1608 1614 2027 818 PA1519 1505 1892 MX08 ZX16108 ZX16208



Modulo Risalita

Per richiedere il vs. armadio in kit di montaggio basta aggiungere una K alla fine del codice (es. RMX0385K)

RISALITE CAVI x MX PIASTRE INTERNE FIANCATE ZOCCOLI H.100 ZOCCOLI H.200
ART. L H P ART. X cebook.c ART. ART. ART.
RMX0385 306 1827 518 PA0217 197 1692 MX85 ZX03105 ZX03205
RMX0386 306 1827 618 PA0217 197 1692 MX86 ZX03106 ZX03206
RMX0388 306 1827 818 PA0217 197 1692 MX88 ZX03108 ZX03208
RMX0485 406 1827 518 PA0317 297 1692 MX85 ZX04105 ZX04205
RMX0486 406 1827 618 PA0317 297 1692 MX86 ZX04106 ZX04206
RMX0488 406 1827 818 PA0317 297 1692 MX88 ZX04108 ZX04208
RMX0305 306 2027 518 PA0219 197 1892 MX05 ZX03105 ZX03205
RMX0306 306 2027 618 PA0219 197 1892 MX06 ZX03106 ZX03206
RMX0308 306 2027 818 PA0219 197 1892 MX08 ZX03108 ZX03208
RMX0405 406 2027 518 PA0319 297 1892 MX05 ZX04105 ZX04205
RMX0406 406 2027 618 PA0319 297 1892 MX06 ZX04106 ZX04206
RMX0408 406 2027 818 PA0319 297 1892 MX08 ZX04108 ZX04208
RMXP0385 306 1827 518 PA0217 197 1692 MX85 ZX03105 ZX03205
RMXP0386 306 1827 618 PA0217 197 1692 MX86 ZX03106 ZX03206
RMXP0388 306 1827 818 PA0217 197 1692 MX88 ZX03108 ZX03208
RMXP0485 406 1827 518 PA0317 297 1692 MX85 ZX04105 ZX04205
RMXP0486 406 1827 618 PA0317 297 1692 MX86 ZX04106 ZX04206
RMXP0488 406 1827 818 PA0317 297 1692 MX88 ZX04108 ZX04208
RMXP0305 306 2027 518 PA0219 197 1892 MX05 ZX03105 ZX03205
RMXP0306 306 2027 618 PA0219 197 1892 MX06 ZX03106 ZX03206
RMXP0308 306 2027 818 PA0219 197 1892 MX08 ZX03108 ZX03208
RMXP0405 406 2027 518 PA0319 297 1892 MX05 ZX04105 ZX04205
RMXP0406 406 2027 618 PA0319 297 1892 MX06 ZX04106 ZX04206
RMXP0408 406 2027 818 PA0319 297 1892 MX08 ZX04108 ZX04208

Note:
“RMX” pannello anteriore imbullonato
“RMXP” porta anteriore incernierata



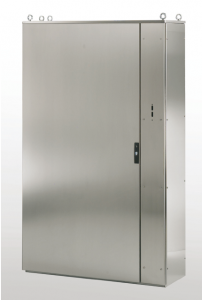

MODULO PER BLOCCO SEZIONATORE

Modulo per blocco sezionatore

Modulo per blocco sezionatore



Modulo studiato nel rispetto delle prescrizioni USA in materia di sicurezza, consente il massimo sfruttamento degli spazi interni ed il particolare di tutta la piastra interna mantenendo l’accessibilità da tutti i lati, peculiarità degli armadi modulari MX.
Il modulo, privo di segregazioni interne, sul fronte ha una porta (che funge da porta principale in una batteria di armadi) ed un pannellino imbullonato, da 200 mm. predisposto  ad accogliere la leva di azionamento dei seguenti interruttori principali:
•    Allen Bradley 1494 V-H1
•    Square D 9422 A1
•    General Electric TDA tipo 1 e 2
•    Moeller NZM-XSHGVR 12-NA
•    Siemens ITE MAX FLEX ®

E’ completo di interblocco sezionatore di cui alla posizione (A) come da schema sotto riportato.
Essendo questo modulo generalmente abbinato ad altri moduli in batteria, il suo utilizzo deve prevedere anche l’utilizzo di un kit di interblocchi, sistema meccanico che permette di stabilire la priorità di apertura delle porte:

Interblocchi MX

Interblocchi MX

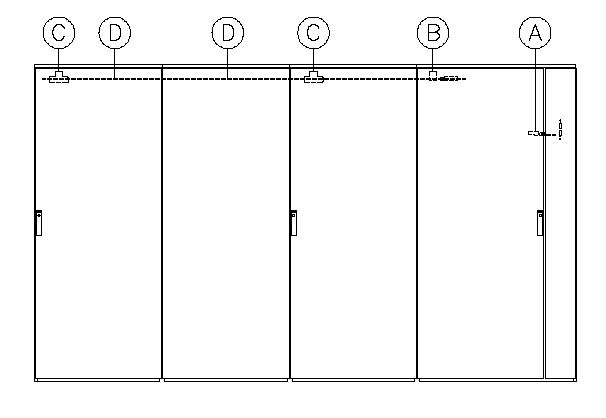

Interblocco sezionatore (A)
Serve per interbloccare la porta adiacente (B della figura) al pannello imbullonato che monta l’interuttore (la porta si aprirà solamente con quest’ultimo in posizione OFF) compreso all’interno del modulo per blocco sezionatore

MKP.PR interblocco primario (B)
Azionamento meccanico, comprensivo della relativa asta di rinvio, è da montare sulla porta del modulo per blocco sezionatore (primaria) per comandare l’apertura delle porte degli armadi in batteria (secondarie).

MKP.SE interblocco secondario (C)
Da montare su tutte le porte secondarie la cui apertura è subordinata all’apertura della porta primaria, negli armadi a doppia porta è da applicare sulla porta con senso di apertura prioritario (con serratura esterna)
Il senso di apertura delle porte non è vincolante.

Aste di rinvio (D)
Necessarie per trasferire il comando di blocco o di sblocco dalla porta primaria alle porte secondarie.



E’ da ordinare un’asta per ogni modulo ad esclusione del modulo per blocco sezionatore:
•    MKP.AR06 – asta di rinvio per armadi larghezza nom. 600 mm.
•    MKP.AR08 – asta di rinvio per armadi larghezza nom. 800 mm.
•    MKP.AR10 – asta di rinvio per armadi larghezza nom. 1000 mm.
•    MKP.AR12 – asta di rinvio per armadi larghezza nom. 1200 mm.
•    MKP.AR16 – asta di rinvio per armadi larghezza nom. 1600 mm.
