SERIE QLP – EX

SERIE QLP – EX

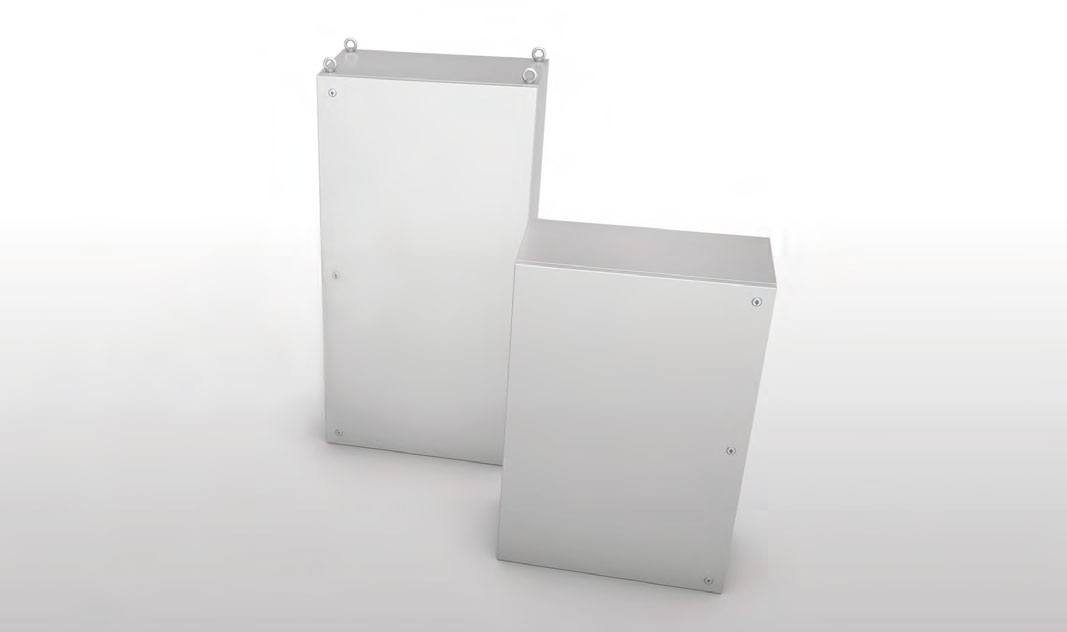

ARMADIETTI SERIE QLP – EX
•    Materiale: acciaio inox EN 1.4301 (TYPE 304L) satinato scotch brite e protetto 1 lato.
•    Contenitore ricavato da un unico foglio di lamiera con sagomatura a pieghe multiple del bordo anteriore del fasciame.
•    Piastra passacavi non prevista.
•    Portella reversibile unica cieca.
•    Serrature con impronta a doppio pettine del tipo unificato ø 3 per B.T. con parti esterne in acciaio inox.
•    Cerniere interne in acciaio inox: apertura a 120° come da raccomandazioni CEI EN 60204-1.
•    Peso massimo supportabile sulla porta: 12 kg.
•    Guarnizione di tenuta in poliuretano espanso o silicone espanso.
•    L’involucro può essere utilizzato con le seguenti Massime Temperature di Superficie esterna:
•    da -20°C a + 60°C con guarnizione in poliuretano espanso bi componente
•    da -40°C a + 180°C con guarnizione in silicone espanso bi componente
•    Piastra interna in lamiera zincata sendzimir EN 10142 fissata al fondo del contenitore per mezzo di perni filettati M8 in dotazione.
•    Predisposizione per la messa a terra come da normative vigenti.
•    Eventuali forature da eseguire nel rispetto dei parametri indicati nel manuale di istruzioni.
•    Grado di protezione: IP66 (CEI EN 60529).
•    Certificati per zona 1 – 2 – 21 -22



NOTA: I disegni degli armadietti presenti sono unici e quindi valgono per tutta la serie QLP – EX

ARMADIETTI GUARNIZIONE PIASTRE INTERNE DISEGNI
ART/ITEM L H P X Y
QLP46-EX 450 600 400 POLIURETANO ESPANSO 420 540 DOWNLOAD
QLP66-EX 600 600 400 POLIURETANO ESPANSO 570 540 DOWNLOAD
QLP68-EX 600 800 400 POLIURETANO ESPANSO 570 740 DOWNLOAD
QLP812-EX 800 1200 400 POLIURETANO ESPANSO 770 1140 DOWNLOAD
QLP46S-EX 450 600 400 SILICONE ESPANSO 420 540 DOWNLOAD
QLP66S-EX 600 600 400 SILICONE ESPANSO 570 540 DOWNLOAD
QLP68S-EX 600 800 400 SILICONE ESPANSO 570 740 DOWNLOAD
QLP812S-EX 800 1200 400 SILICONE ESPANSO 770 1140 DOWNLOAD

ART. QLP812 con  tre serrature
