Armadietti QM

Armadietti QM

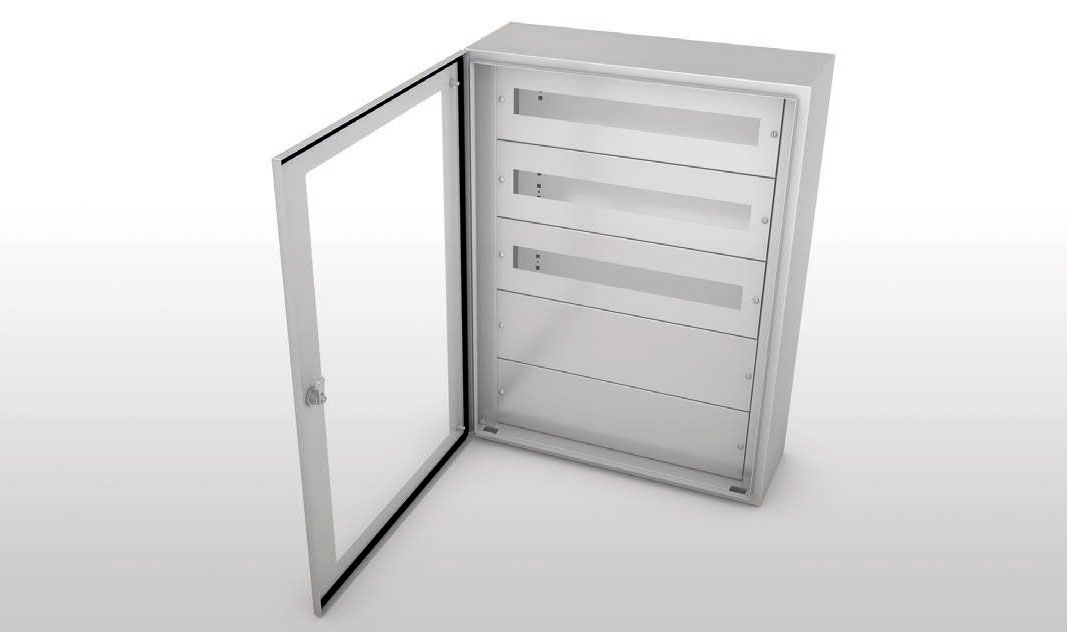

ARMADIETTI QM
•    La serie QM nasce per alloggiare apparecchiature modulari.
•    È realizzata in acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e protetto 1 lato.
•    In fase di progettazione si è posta particolare attenzione ai particolari che permettono di semplificare e velocizzare le operazioni di cablaggio, senza trascurare l’estetica, che da sempre ci contraddistingue.
•    Il contenitore è ricavato da un foglio di lamiera opportunamente sagomato nella parte anteriore per creare il “labirinto di tenuta” tra fasciame e portello.
•    La porta, stampata, è dotata di un vetro stratificato 3+3 antisfondamento per rispondere alle esigenze di sicurezza ed inalterabilità nel tempo.
•    Serratura unica centrale con impronta a doppio pettine del tipo unificato ø 3 per B.T. cromata, con rinvio per chiusura in tre punti a partire dal modello QM096.
•    Cerniere interne in acciaio inox apertura a 120° secondo le raccomandazioni CEI EN 60204-1.
•    Guarnizione di tenuta in poliuretano espanso.
•    Piastra interna in lamiera zincata sendzimir preforata per il montaggio delle guide DIN. Il montaggio delle stesse ed i relativi interruttori modulari può essere effettuato a banco per introdurre il telaio, così assemblato, all’interno dell’armadietto con estrema facilità. I pannelli modulari vengono fissati su due montanti laterali preforati applicati al contenitore.
•    Piastra passacavi non prevista.
•    Predisposizione per la messa a terra come da normative vigenti.
•    Grado di protezione: IP56 a porta chiusa, IP20 a porta aperta.
•    Predisposizione sul retro, mediante 4 inserti M6, per fissaggio a parete.



ARMADIETTI TIPO DI PORTA PIASTRE INTERNE DISEGNI
ART/ITEM L H P X Y
QM048 590 340 220 c/vetro 542 275 DOWNLOAD
QM072 590 490 220 c/vetro 542 425 DOWNLOAD
QM096 590 640 220 c/vetro 542 575 DOWNLOAD
QM120 590 790 220 c/vetro 542 725 DOWNLOAD
QM144 590 940 220 c/vetro 542 875 DOWNLOAD
QM168 590 1090 220 c/vetro 542 1025 DOWNLOAD



EQUIPAGGIAMENTO PER INTERRUTTORI MODULARI

QM048
N. 48 MODULI (2 PQM150F)

QM072
N. 72 MODULI (3 PQM150F)

QM096
N. 72 MODULI (3 PQM200F)
N. 96 MODULI (4 PQM150F)

QM120
N. 96 MODULI (1 PQM150F + 3 PQM200F)
N. 120 MODULI (5 PQM150F)

QM144
N. 120 MODULI (2 PQM150F + 3 PQM200F)
N. 144 MODULI (6 PQM150F)

QM168
N. 144 MODULI (3 PQM150F + 3 PQM200F)
N. 168 MODULI (7 PQM150F)
