Accessori per quadri di distribuzione

Telaio

TELAIO MONTAGGIO COMPONENTI

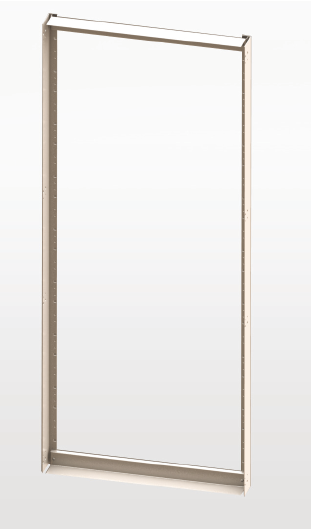

Per trasformare i ns. armadi in quadri di distribuzione è necessario corredarli dell’apposito telaio per il montaggio dei componenti. Detto telaio, costituito da due profilati verticali, due traversini orizzontali e da tutta la viteria necessaria, è predisposto per il montaggio dei pannelli frontali, dei supporti per le barre DIN ed i kit per supportare le canaline.

•    TM0618MX: telaio montaggio componenti per armadi MX068..
•    TM0818MX: telaio montaggio componenti per armadi MX088..
•    TM1018MX: telaio montaggio componenti per armadi MX108..
•    TM0620MX: telaio montaggio componenti per armadi MX060..
•    TM0820MX: telaio montaggio componenti per armadi MX080..
•    TM1020MX: telaio montaggio componenti per armadi MX100..

•    TM0618CX: telaio montaggio componenti per armadi CX068..
•    TM0818CX: telaio montaggio componenti per armadi CX088..
•    TM1018CX: telaio montaggio componenti per armadi CX108..
•    TM0620CX: telaio montaggio componenti per armadi CX060..
•    TM0820CX: telaio montaggio componenti per armadi CX080..
•    TM1020CX: telaio montaggio componenti per armadi CX100..

•    TM0616CC: telaio montaggio componenti per armadi CC1216
•    TM0816CC: telaio montaggio componenti per armadi CC1616
•    TM0618CC: telaio montaggio componenti per armadi CC1218
•    TM0818CC: telaio montaggio componenti per armadi CC818
•    TM1018CC: telaio montaggio componenti per armadi CC1018

Per gli armadi a doppia anta, L. 1200 ed L. 1600, utilizzare due telai rispettivamente da 600 ed 800 applicando il montante centrale:

•    MMX18 – Montante centrale per armadi MX altezza 1827
•    MMX20 – Montante centrale per armadi MX altezza 2027
•    MCX18 – Montante centrale per armadi CX altezza 1800
•    MCX20 – Montante centrale per armadi CX altezza 2000
•    MCC16 – Montante centrale per armadi CC altezza 1640
•    MCC18 – Montante centrale per armadi CC altezza 1840

PANNELLI
I pannelli frontali di tamponamento, incernierati da un lato ed imbullonati dall’altro, sono disponibili in 3 altezze: 200, 400, e 600 mm. Possono essere forati o ciechi, questi ultimi, a richiesta, possono essere forati a disegno. La regolazione della distanza tra pannelli ed interno porta prevede 2 posizioni: 70 e 100 mm.

Supporti

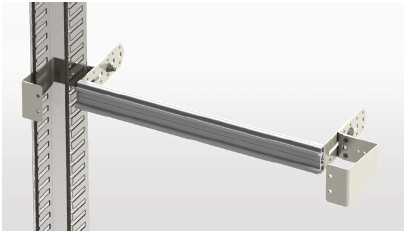

SUPPORTI CON BARRE DIN
Già in dotazione ai pannelli standard forati possono essere richieste separatamente per il montaggio di apparecchiature non standard o da alloggiare dietro pannelli ciechi. Sono già predisposte per accogliere canaline verticali. Sono complete di una coppia di robusti supporti completi di barra DIN e relativa viteria.
•    SDM06 – supporto con barra per armadi larghezza nomin. 600
•    SDM08 – supporto con barra per armadi larghezza nomin. 800
•    SDM10 – supporto con barra per armadi larghezza nomin. 1000

Piastre

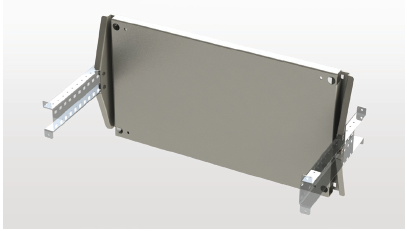

PIASTRE INTERNE PARZIALI
Realizzate lamiera senzimir (a richiesta in acciaio inox) hanno le stesse altezze dei pannelli frontali in corrispondenza dei quali vanno montate. Sono destinate ad alloggiare quelle apparecchiature che non possono essere collocate sulla barra DIN frontale. Con le piastre interne parziali, è possibile raggiungere il grado di segregazione Forma 2.
Non previsto l’utilizzo delle piastre interne parziali negli armadi CC

Per montare le piastre parziali è necessario utilizzare i traversini di profondità specifici per il tipo di armadio utilizzato, ciò consente di poter collocare le piastre parziali nella posizione più consona all’utilizzo:
•    CTP05MX – coppia traversini per MX profondità 518
•    CTP06MX – coppia traversini per MX profondità 618
•    CTP08MX – coppia traversini per MX profondità 818

•    PRF254CXA – coppia traversini per CX profondità 400
•    PRF255CXA – coppia traversini per CX profondità 500
•    PRF256CXA – coppia traversini per CX profondità 600

Kit

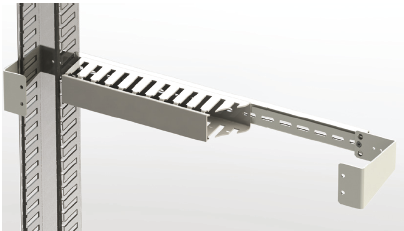

KIT MONTAGGIO CANALINE
Kit comprendente due supporti laterali su cui fissare le canaline verticali e da una barra di collegamento su cui fissare le canaline orizzontali e le relativi viti di montaggio.

•    TRSC06 – traversino per canalina armadi larghezza nomin. 600
•    TRSC08 – traversino per canalina armadi larghezza nomin. 800
•    TRSC10 – traversino per canalina armadi larghezza nomin. 1000
