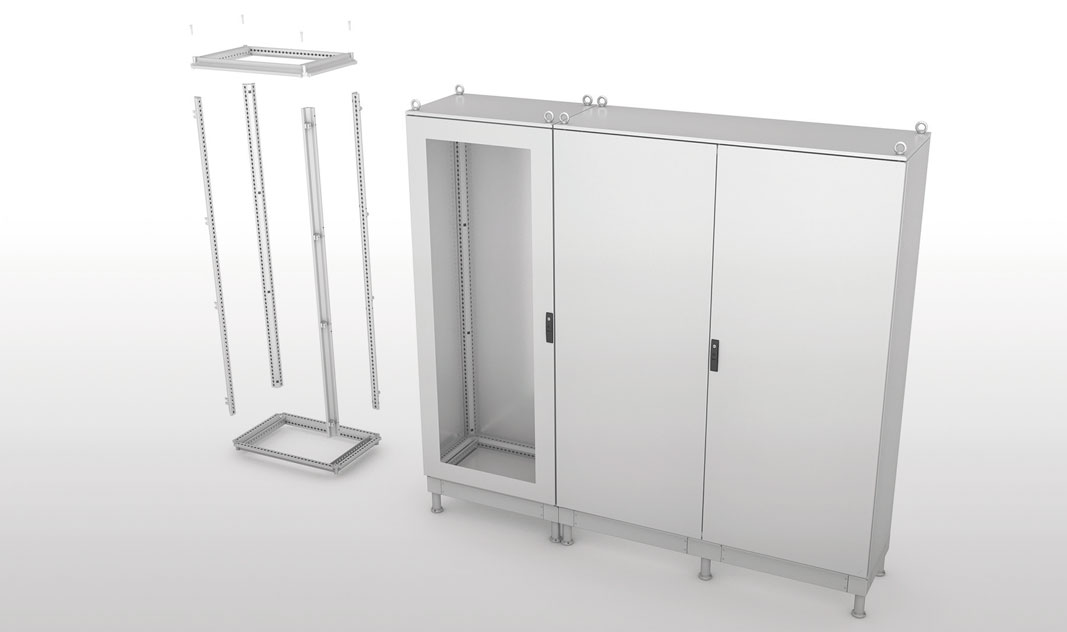

MX MODULÁRIS SZEKRÉNYEK
• Anyaga: EN 1.4301 (TYPE 304L) finoman csiszolt, és a védett rozsdamentes acél, oldalsó és hátsó panelek lemezvastagsága 1,5 mm, ajtó lemezvastagsága 2mm.(más minőségű és lemezvastagságú lemezből is elkészíthetőek)
• Keret: 25mm –es léptékes furatokkal ellátott rozsdamentes profilok mikroelemes csatlakozási rendszerben, alkatrészek felszereléséhez.
• Kérésre szállítható szerelve vagy egységcsomagban.
• Teli vagy 3+3 biztonsági üveges első ajtó, erősítő kerettel ellátva eszközök felszereléséhez és/vagy csatornák és alkatrészek felszereléséhez. A teli ajtón kérésre részleges kémlelőt is ki lehet alakítani, vagy egyéb anyagokat szerelhetünk rá (polikarbonát vagy alumínium lemezt, szitanyomáshoz)
• Hátlap: a szekrényt elláthatjuk csavarokkal rögzített és tömített zárt hátlappal, vagy kérésre az első ajtóhoz hasonló zsanéros ajtóval.
• A csavarokkal rögzített oldallapok külön rendelendők.
• Négy ponton záró kéttolú üvegbevonatos fekete poliamid zár BT kulccsal. Kérésre más zártípusra cserélhetők.
• Külön kérésre három típus kábelátvezető áll rendelkezésre: tömítéssel ellátott egy darabból álló, több darabból álló, vagy gilotin típusú. ( lásd a „szekrény tartozékok” fejezetben
• CEI EN 60204-1 szabvány szerinti KO33 (TYPE 304L) belső zsanérok , 120°nyitással.
• Az ajtó maximális terhelhetősége: 30 kg.
• Emelőrögzítés emelőfülekkel.
• Védettséget biztosító gépi poliuretán tömítés.
• Külön rendelendő horganyzott szerelőlemez, hagyományos vagy gazdaságos kivitelben (megnövelt szélesség). Részleges horganyzott szerelőlemez is kérhető.
• Védettség : IP66 ( az 1200mm széles modul védettsége IP65)
• MEGJEGYZÉS: Lapszerelt szekrény, kérésre összeszerelve szállítandó.
• Minden típusú MX szekrény RFA-val (Rádió Frekvenciás Azonosítás) rendelkezik
Egyajtós Modul
Szerelőcsomagban történő megrendelés esetén elég egy K betüt hozzáadni a szekrény kódjához (PL. MXO685K)
| MODULÁRIS SZEKRÉNYEK | SZERELŐLAPOK | OLDALLAPOK | LÁBAZATOK H.100 | LÁBAZATOK H.200 | RAJZOK | |||||
| ART. | L | H | P | ART. | X | Y | ART. | ART. | ART. | |
| MX0685 | 606 | 1827 | 518 | PA0517 | 497 | 1692 | MX85 | ZX06105 | ZX06205 | – |
| MX0686 | 606 | 1827 | 618 | PA0517 | 497 | 1692 | MX86 | ZX06106 | ZX06206 | – |
| MX0688 | 606 | 1827 | 818 | PA0517 | 497 | 1692 | MX88 | ZX06108 | ZX06208 | – |
| MX0885 | 806 | 1827 | 518 | PA0717 | 697 | 1692 | MX85 | ZX08105 | ZX08205 | – |
| MX0886 | 806 | 1827 | 618 | PA0717 | 697 | 1692 | MX86 | ZX08106 | ZX08206 | – |
| MX0888 | 806 | 1827 | 818 | PA0717 | 697 | 1692 | MX88 | ZX08108 | ZX08208 | – |
| MX1085 | 1006 | 1827 | 518 | PA0917 | 897 | 1692 | MX85 | ZX10105 | ZX10205 | – |
| MX1086 | 1006 | 1827 | 618 | PA0917 | 897 | 1692 | MX86 | ZX10106 | ZX10206 | – |
| MX1088 | 1006 | 1827 | 818 | PA0917 | 897 | 1692 | MX88 | ZX10108 | ZX10208 | – |
| MX0605 | 606 | 2027 | 518 | PA0519 | 497 | 1892 | MX05 | ZX06105 | ZX06205 | – |
| MX0606 | 606 | 2027 | 618 | PA0519 | 497 | 1892 | MX06 | ZX06106 | ZX06206 | – |
| MX0608 | 606 | 2027 | 818 | PA0519 | 497 | 1892 | MX08 | ZX06108 | ZX06208 | – |
| MX0805 | 806 | 2027 | 518 | PA0719 | 697 | 1892 | MX05 | ZX08105 | ZX08205 | – |
| MX0806 | 806 | 2027 | 618 | PA0719 | 697 | 1892 | MX06 | ZX08106 | ZX08206 | – |
| MX0808 | 806 | 2027 | 818 | PA0719 | 697 | 1892 | MX08 | ZX08108 | ZX08208 | – |
| MX1005 | 1006 | 2027 | 518 | PA0919 | 897 | 1892 | MX05 | ZX10105 | ZX10205 | – |
| MX1006 | 1006 | 2027 | 618 | PA0919 | 897 | 1892 | MX06 | ZX10106 | ZX10206 | – |
| MX1008 | 1006 | 2027 | 818 | PA0919 | 897 | 1892 | MX08 | ZX10108 | ZX10208 | – |
Kétajtós Modul
Szerelőcsomagban történő megrendelés esetén elég egy K betüt hozzáadni a szekrény kódjához (PL..MX1285K)
| MODULÁRIS SZEKRÉNYEK | SZERELŐLAPOK | OLDALLAPOK | LÁBAZATOK H.100 | LÁBAZATOK H.200 | DISEGNI | |||||
| ART. | L | H | P | ART. | X | Y | ART. | ART. | ART. | |
| MX1285 | 1209 | 1827 | 518 | PA1117 | 1100 | 1692 | MX85 | ZX12105 | ZX12205 | – |
| MX1286 | 1209 | 1827 | 618 | PA1117 | 1100 | 1692 | MX86 | ZX12106 | ZX12206 | – |
| MX1288 | 1209 | 1827 | 818 | PA1117 | 1100 | 1692 | MX88 | ZX12108 | ZX12208 | – |
| MX1685 | 1614 | 1827 | 518 | PA1517 | 1505 | 1692 | MX85 | ZX16105 | ZX16205 | – |
| MX1686 | 1614 | 1827 | 618 | PA1517 | 1505 | 1692 | MX86 | ZX16106 | ZX16206 | – |
| MX1688 | 1614 | 1827 | 818 | PA1517 | 1505 | 1692 | MX88 | ZX16108 | ZX16208 | – |
| MX1205 | 1209 | 2027 | 518 | PA1119 | 1100 | 1892 | MX05 | ZX12105 | ZX12205 | – |
| MX1206 | 1209 | 2027 | 618 | PA1119 | 1100 | 1892 | MX06 | ZX12106 | ZX12206 | – |
| MX1208 | 1209 | 2027 | 818 | PA1119 | 1100 | 1892 | MX08 | ZX12108 | ZX12208 | – |
| MX1605 | 1614 | 2027 | 518 | PA1519 | 1505 | 1892 | MX05 | ZX16105 | ZX16205 | – |
| MX1606 | 1614 | 2027 | 618 | PA1519 | 1505 | 1892 | MX06 | ZX16106 | ZX16206 | – |
| MX1608 | 1614 | 2027 | 818 | PA1519 | 1505 | 1892 | MX08 | ZX16108 | ZX16208 | – |
Kábelfelvezető modul
Egységcsomagban történő rendeléshez elég egy K betüt írni a cikkkód végére (pl. RMX0385K)
| KÁBELFELVEZETŐK MX RÉSZÉRE | SZERELŐLAPOK | OLDALLAPOK | LÁBAZATOK H.100 | LÁBAZATOK H.200 | |||||
| ART. | L | H | P | ART. | X | cebook.c | ART. | ART. | ART. |
| RMX0385 | 306 | 1827 | 518 | PA0217 | 197 | 1692 | MX85 | ZX03105 | ZX03205 |
| RMX0386 | 306 | 1827 | 618 | PA0217 | 197 | 1692 | MX86 | ZX03106 | ZX03206 |
| RMX0388 | 306 | 1827 | 818 | PA0217 | 197 | 1692 | MX88 | ZX03108 | ZX03208 |
| RMX0485 | 406 | 1827 | 518 | PA0317 | 297 | 1692 | MX85 | ZX04105 | ZX04205 |
| RMX0486 | 406 | 1827 | 618 | PA0317 | 297 | 1692 | MX86 | ZX04106 | ZX04206 |
| RMX0488 | 406 | 1827 | 818 | PA0317 | 297 | 1692 | MX88 | ZX04108 | ZX04208 |
| RMX0305 | 306 | 2027 | 518 | PA0219 | 197 | 1892 | MX05 | ZX03105 | ZX03205 |
| RMX0306 | 306 | 2027 | 618 | PA0219 | 197 | 1892 | MX06 | ZX03106 | ZX03206 |
| RMX0308 | 306 | 2027 | 818 | PA0219 | 197 | 1892 | MX08 | ZX03108 | ZX03208 |
| RMX0405 | 406 | 2027 | 518 | PA0319 | 297 | 1892 | MX05 | ZX04105 | ZX04205 |
| RMX0406 | 406 | 2027 | 618 | PA0319 | 297 | 1892 | MX06 | ZX04106 | ZX04206 |
| RMX0408 | 406 | 2027 | 818 | PA0319 | 297 | 1892 | MX08 | ZX04108 | ZX04208 |
| RMXP0385 | 306 | 1827 | 518 | PA0217 | 197 | 1692 | MX85 | ZX03105 | ZX03205 |
| RMXP0386 | 306 | 1827 | 618 | PA0217 | 197 | 1692 | MX86 | ZX03106 | ZX03206 |
| RMXP0388 | 306 | 1827 | 818 | PA0217 | 197 | 1692 | MX88 | ZX03108 | ZX03208 |
| RMXP0485 | 406 | 1827 | 518 | PA0317 | 297 | 1692 | MX85 | ZX04105 | ZX04205 |
| RMXP0486 | 406 | 1827 | 618 | PA0317 | 297 | 1692 | MX86 | ZX04106 | ZX04206 |
| RMXP0488 | 406 | 1827 | 818 | PA0317 | 297 | 1692 | MX88 | ZX04108 | ZX04208 |
| RMXP0305 | 306 | 2027 | 518 | PA0219 | 197 | 1892 | MX05 | ZX03105 | ZX03205 |
| RMXP0306 | 306 | 2027 | 618 | PA0219 | 197 | 1892 | MX06 | ZX03106 | ZX03206 |
| RMXP0308 | 306 | 2027 | 818 | PA0219 | 197 | 1892 | MX08 | ZX03108 | ZX03208 |
| RMXP0405 | 406 | 2027 | 518 | PA0319 | 297 | 1892 | MX05 | ZX04105 | ZX04205 |
| RMXP0406 | 406 | 2027 | 618 | PA0319 | 297 | 1892 | MX06 | ZX04106 | ZX04206 |
| RMXP0408 | 406 | 2027 | 818 | PA0319 | 297 | 1892 | MX08 | ZX04108 | ZX04208 |
Note:
“RX” csavarozott előlap
“RXP” elülső ajtó

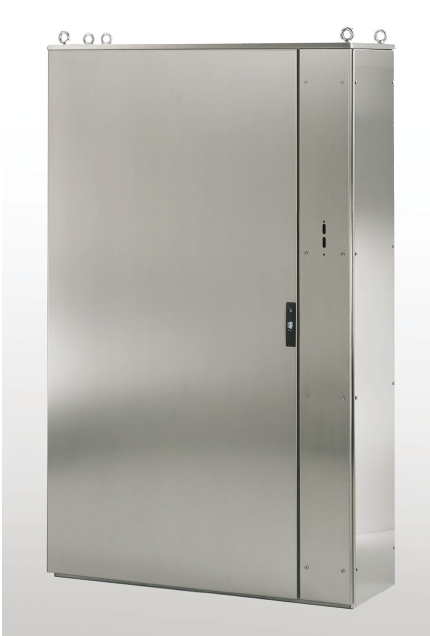

KAPCSOLÓ LEZÁRÓ MODUL
Modulo per blocco sezionatore
Az Egyesült Államokban érvényes biztonsági követelményeknek megfelelően tervezett modul lehetővé teszi a belső terek és a belső lemez maximális kihasználását, megtartva az elérhetőséget minden oldalról, ami az MX elemes szekrények sajátossága.
A modul belső elkülönítés nélkül, egy első ajtóval rendelkezik,(amely fő ajtóként szolgál a több szekrényből álló szekrénysorban), és egy 200 mm-s csavarozott a panellel, amely úgy van kialakítva, hogy a kar a következő kapcsolókat működtesse:
• Allen-Bradley V 1494-H1
• Square-D 9422 A1
• General Electric 1 és 2 típusa TDA
• Moeller NZM-XSHGVR 12-NA
• Siemens ITEMAX FLEX ®
Ez egy komplett kapcsoló amely (A) helyzetét az alábbi ábra mutatja.
Mivel ez a modul általában egybe van építve egyéb modulrendszerekkel, mechanikus rendszerekkel, melyek lehetővé teszi az ajtók nyitási sorrendjét:
Interblocchi MX

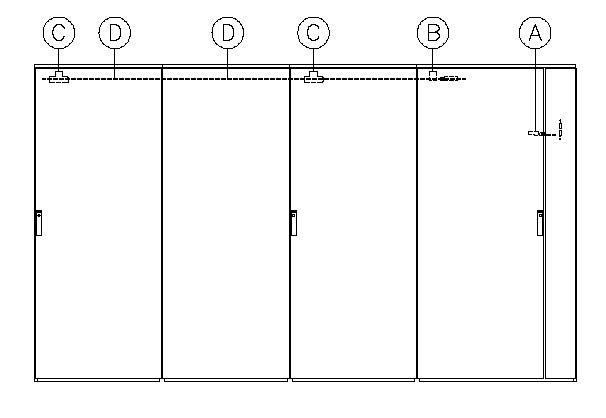

(A) típusú köztes záró
Lezárja a csavarozott panel mellett lévő ajtót (B rajz) amelyen a kapcsoló van. (az ajtó csak a kapcsoló OFF pozíciójában nyílik, amely a modul belsejében van)
(B) MKP.PR elsődleges rögzítő retesz
Mechanikus működtetésű, szerelt rúddal ellátva, a kapcsoló modul ajtó zárjára kell szerelni (elsődleges), hogy ellenőrizze az ajtó (másodlagos) nyílását a sorolt szekrényeknél.
(C) MKP.SE másodlagos rögzítő retesz
Mindegyik másodlagos ajtóra kell felszerelni, amelyek nyitását alá kell rendelni az elsődleges ajtó nyitásának. A kétajtós szekrényeknél is alkalmazni kell az ajtó elsődleges prioritását (külső záras ajtó).
Az ajtók nyitás iránya nem kötelező.
(D) Zárrúd Az elsődleges ajtók zárás vagy nyitás átviteléhez szükséges a másodlagos ajtókra
Minden modulhoz rendelni kell egy zár rudat.
• MKP. AR06 – zárrúd 600 mm-es szekrények szélességhez.
• MKP.AR08 – zárrúd 800 mm-es szekrények szélességhez
• MKP. AR10 – zárrúd 1000 mm-es szekrények szélességhez.
• MKP. AR12 – zárrúd 1200 mm-es szekrények szélességhez.
• MKP. AR16 – zárrúd 1600 mm-es szekrények szélességhez.
