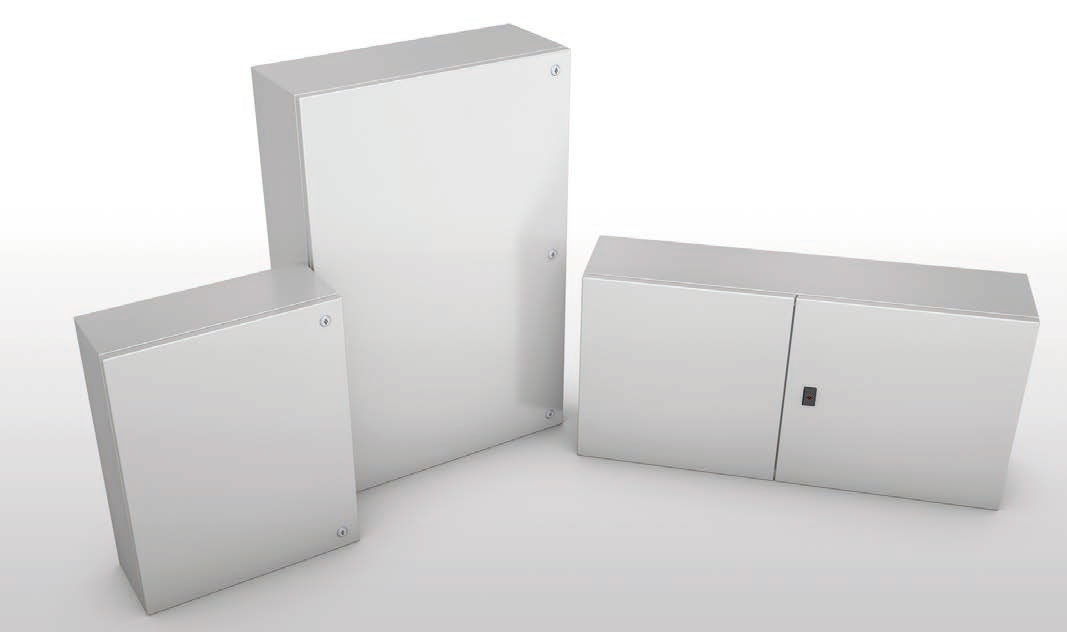

QL szekrények
• Anyaga:egy oldalon polírozott (scotch brite) és védelemmel ellátott EN 1.4301 (TYPE 304L) vagy EN 1.4404 (TYPE 316L) rozsdamentes acél.
• A szekrény, a burkolat nyakrészének többszörös visszahajlításával, egyetlen lemezterítékből készül.
• Kábelátvezető: nem tervezett.
• Teli ajtó.
• Ø 3 kéttollú szabvány ajtózár rozsdamentes acél külső részekkel B.T. kulccsal.
• Rozsdamentes acél belső zsanérok: a CEI EN 60204-1 ajánlásainak megfelelően 120°-ban nyithatók.
• Az ajtó maximális teherbírása: 12 kg.
• Poliuretán habtömítés.
• Horganyzott lemezből készült belső lemez EN 10142, 2,5 mm vastagságú,M8 rozsdamentes belövőcsavarokkal rögzítve a szekrény hátlapjához.
• Földelés, a vonatkozó törvényeknek megfelelően.
• Védettség: egyajtós szekrényeknél IP66; kétajtós szekrények esetében IP65.
• Fali rögzítés a szekrény hátlapján 4 db M6 belső menetes csavaranyával.
| Szekrények | ANYAG | AJTÓ TÍPUS | SZERELŐLAPOK | RAJZOK | ||||
| ART/ITEM | L | H | P | X | Y | |||
| QL33/304 | 300 | 300 | 180 | TYPE 304L | teli / blind | 270 | 240 | DOWNLOAD |
| QL34/304 | 300 | 450 | 200 | TYPE 304L | teli / blind | 270 | 390 | DOWNLOAD |
| QL36/304 | 300 | 600 | 250 | TYPE 304L | teli / blind | 270 | 540 | DOWNLOAD |
| QL43/304 | 450 | 300 | 200 | TYPE 304L | teli / blind | 420 | 240 | DOWNLOAD |
| QL44/304 | 450 | 450 | 200 | TYPE 304L | teli / blind | 420 | 390 | DOWNLOAD |
| QL46/304 | 450 | 600 | 250 | TYPE 304L | teli / blind | 420 | 540 | DOWNLOAD |
| QL64/304 | 600 | 450 | 250 | TYPE 304L | teli / blind | 570 | 390 | DOWNLOAD |
| QL66/304 | 600 | 600 | 250 | TYPE 304L | teli / blind | 570 | 540 | DOWNLOAD |
| QL66P/304 | 600 | 600 | 300 | TYPE 304L | teli / blind | 570 | 540 | DOWNLOAD |
| QL67/304 | 600 | 750 | 250 | TYPE 304L | teli / blind | 570 | 690 | DOWNLOAD |
| QL69/304 | 600 | 900 | 250 | TYPE 304L | teli / blind | 570 | 840 | DOWNLOAD |
| QL77/304 | 750 | 750 | 300 | TYPE 304L | teli / blind | 720 | 690 | DOWNLOAD |
| QL710/304 | 750 | 1000 | 300 | TYPE 304L | teli / blind | 720 | 940 | DOWNLOAD |
| QL86/304 | 800 | 600 | 300 | TYPE 304L | teli / blind | 770 | 540 | DOWNLOAD |
| QL812/304 | 800 | 1200 | 320 | TYPE 304L | teli / blind | 770 | 1140 | DOWNLOAD |
| QL106/304 | 1000 | 600 | 300 | TYPE 304L | teli / blind | 970 | 540 | DOWNLOAD |
| QL107/304 | 1000 | 750 | 300 | TYPE 304L | teli / blind | 970 | 690 | DOWNLOAD |
| QL126/304 | 1200 | 600 | 300 | TYPE 304L | teli / blind | 1170 | 540 | DOWNLOAD |
| QL33/316 | 300 | 300 | 180 | TYPE 316L | teli / blind | 270 | 240 | DOWNLOAD |
| QL34/316 | 300 | 450 | 200 | TYPE 316L | teli / blind | 270 | 390 | DOWNLOAD |
| QL36/316 | 300 | 600 | 250 | TYPE 316L | teli / blind | 270 | 540 | DOWNLOAD |
| QL43/316 | 450 | 300 | 200 | TYPE 316L | teli / blind | 420 | 240 | DOWNLOAD |
| QL44/316 | 450 | 450 | 200 | TYPE 316L | teli / blind | 420 | 390 | DOWNLOAD |
| QL46/316 | 450 | 600 | 250 | TYPE 316L | teli / blind | 420 | 540 | DOWNLOAD |
| QL64/316 | 600 | 450 | 250 | TYPE 316L | teli / blind | 570 | 390 | DOWNLOAD |
| QL66/316 | 600 | 600 | 250 | TYPE 316L | teli / blind | 570 | 540 | DOWNLOAD |
| QL67/316 | 600 | 750 | 250 | TYPE 316L | teli / blind | 570 | 690 | DOWNLOAD |
| QL69/316 | 600 | 900 | 250 | TYPE 316L | teli / blind | 570 | 840 | DOWNLOAD |
| QL77/316 | 750 | 750 | 300 | TYPE 316L | teli / blind | 720 | 690 | DOWNLOAD |
| QL710/316 | 750 | 1000 | 300 | TYPE 316L | teli / blind | 720 | 940 | DOWNLOAD |
A 33-34-43: 1 központi záras
MEGJEGYZÉS: Kérésre minden egyajtós szekrény minősíthető c UL us NEMA 4-4X minősítéssel. Kérésre a QL107/304 is minősíthető c UL us NEMA 12 minősítéssel.
