Felfüggesztő Rendszerek

Felfüggesztő Rendszerek

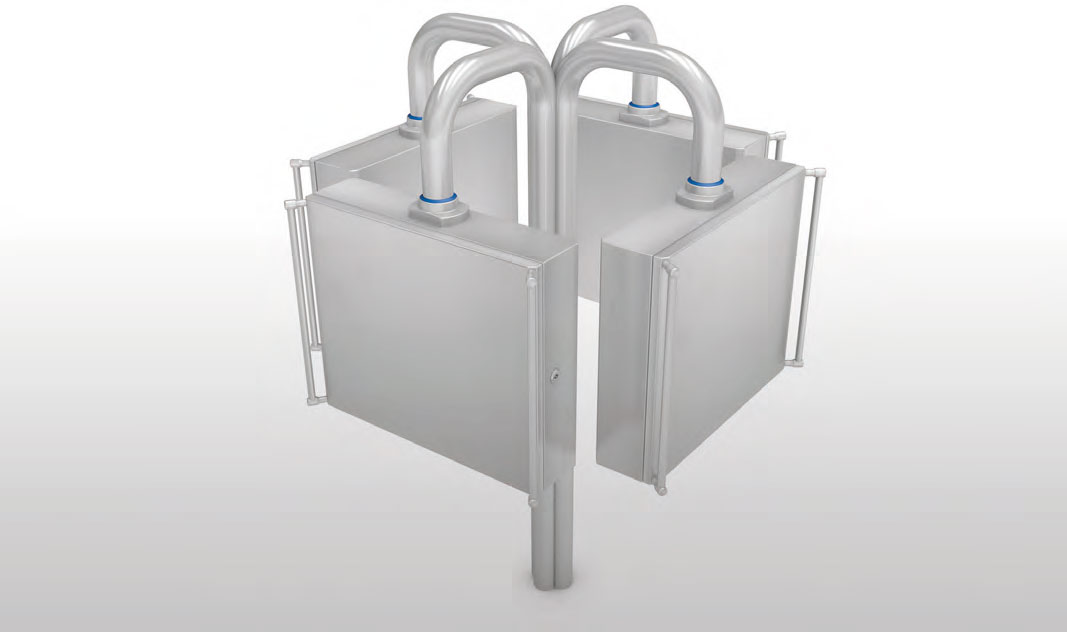

FELFÜGGESZTŐ KAROK
• A csuklós karok 3 mm vastag, 60,3 mm átmérőjű, EN 1.403 (TYPE 304L) rozsdamentes acélcsőből készülnek, kérésre gyöngyszórt felület vagy tükörpolírozott felület lehet.
• Néhány méret raktáron is található (lásd a táblázatot), de egyedi méretek is kérhetőek.
• A cső végére csuklós vagy fix csatlakozások szerelhetők igény szerint.
• A karokat általában szerelt csatlakozókkal szállítjuk, de a GKS és GCS csatlakozók hegesztés nélkül is felszerelhetők a vevő által, ha már a kar igény szerint van kialakítva.
Megjegyzés: amennyiben nem a mi BC-BK termékeinket tartanák a karok, úgy kérjük megvizsgálni a kar erőségét.

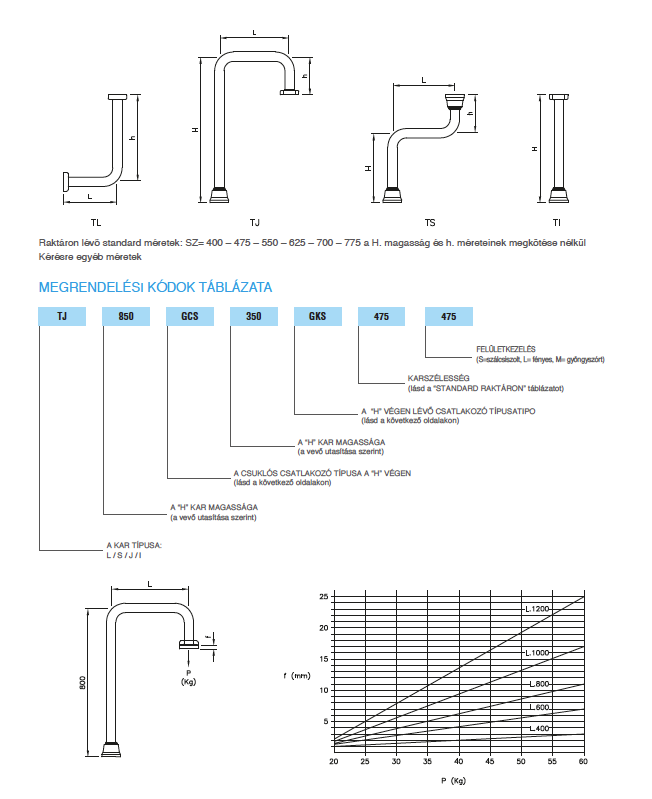

Megrendelési Kódok Táblázata

Megrendelési Kódok Táblázata



GCS

GCS

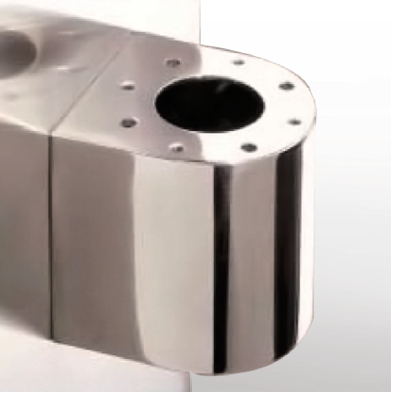

GCS CSATLAKOZÓ
A csatlakozó EN 1.4301 (TYPE 304L) rozsdamentes acélból készült a védettség megtartásához   tömítéssel van ellátva. Speciális és ésszerű formája garantálja rendkívüli merevségét, hogy használhassuk a kar alapjánál, illetve két nagyméretű vezérlőszekrény összekapcsolásánál.
Rendkívül merev felületű tartószerkezet szükséges a csatlakozó felszereléséhez. Mivel a csatlakozó felszerelése nem igényel hegesztést, a kar megfelelő kialakítása után ezt a vevő is felszerelheti.
A forgási szög 85°, 175°, 265° vagy 355°-ra szabályozható.

• GCS – univerzális csatlakozó





GK

GK



GKS CSUKLÓS CSATLAKOZÓ
A csuklós csatlakozó EN 1.4301 (TYPE 304L) rozsdamentes acélból készülés és tömítéssel rendelkezik, amely biztosítja a megfelelő védettségét. Az egyszerű és kompakt formája különösen megfelel a súlyosabb vezérlőszekrény csatlakoztatására.
A csatlakozó, amely nem igényel hegesztést, lehetővé teszi a megrendelő számára, hogy igény szerinti kialakításnál maga szerelje fel azt.
Ütközővel van felszerelve, amely megakadályozza a 85°- 175° – 265° – 355° -ot meghaladó körbeforgást.

• GKS – vezérlőszekrények összeszereléséhez





FÚRÓSABLONNAK



GKFI  ALUL RÖGZÍTETT FIX CSATLAKOZÓ
Az EN 1.4301 (TYPE 304L) rozsdamentes anyagból készül, és olyan esetekben használják ahol nincs szükség elfordításra. A maximális merevség miatt rögzítése hegesztéssel történik. A tartószerkezetre belűlről kell rögzíteni.
• GKFI – belső rögzítésű hegesztendő fix csatlakozó

GKFE  FELÜL RÖGZÍTETT FIX CSATLAKOZÓ
Az EN 1.4301 (TYPE 304L) rozsdamentes anyagból készül, és olyan esetekben használják ahol nincs szükség elfordításra. A maximális merevség miatt rögzítése hegesztéssel történik. A tartószerkezetre kívülről kell rögzíteni.
• GKFE – külső rögzítésű hegesztendő fix csatlakozó

FFS  KÜLSŐ RÖGZÍTÉSŰ KARIMA
EN 1.4301 (TYPE 304L) rozsdamentes acélból készült karima, amely lehetővé teszi a csatlakozók és a GL60 tartókonzol külső rögzítését.
• FFS –  a GL60 tartókonzol és csatlakozó külső rögzítéshez

FFM  KÜLSŐ RÖGZÍTÉSŰ TARTÓKONZOL
EN 1.4301 (TYPE 304L) rozsdamentes acélból készült karima, amely lehetővé teszi a csatlakozók és a GM60 tartókonzol külső rögzítését.
• FFM – GM60 tartókonzol külső rögzítéshez

AGK  FERDE KARIMA
A GK csatlakozóval együtt használjuk, amikor a vezérlőszekrény ergonomikus használatát akarjuk elérni és 10°döntéssel kell felszerelnünk. EN 1.4301 (TYPE 304L) rozsdamentes anyagból készül,tömítéssel és rögzítő csavarokkal van ellátva.
• AGK – 10° ferde karima  a döntött vezérlőszekrény szereléséhez



MENSOLA GM60

GM60



GM60  KONZOL
Teljesen EN 1.4301 (TYPE 304L) polírozott rozsdamentes acélból készült, elegáns és robusztus.
Miután rászereltük a csuklót és a kart belülről rá kell csavarozni a megfelelő szilárdságú tartószerkezetre, amelyre felszerelik. Ezen szerelés lehetővé teszi a maximálisan higiénikus rögzítést, látható csavarok nélkül, amikor az FFS külső rögzítésű karimával nem lehetséges a csatlakoztatás.

• GM60 – csuklós konzol





Katalógus Vezérlő Szekrények És Felfüggesztő Rendszerek
