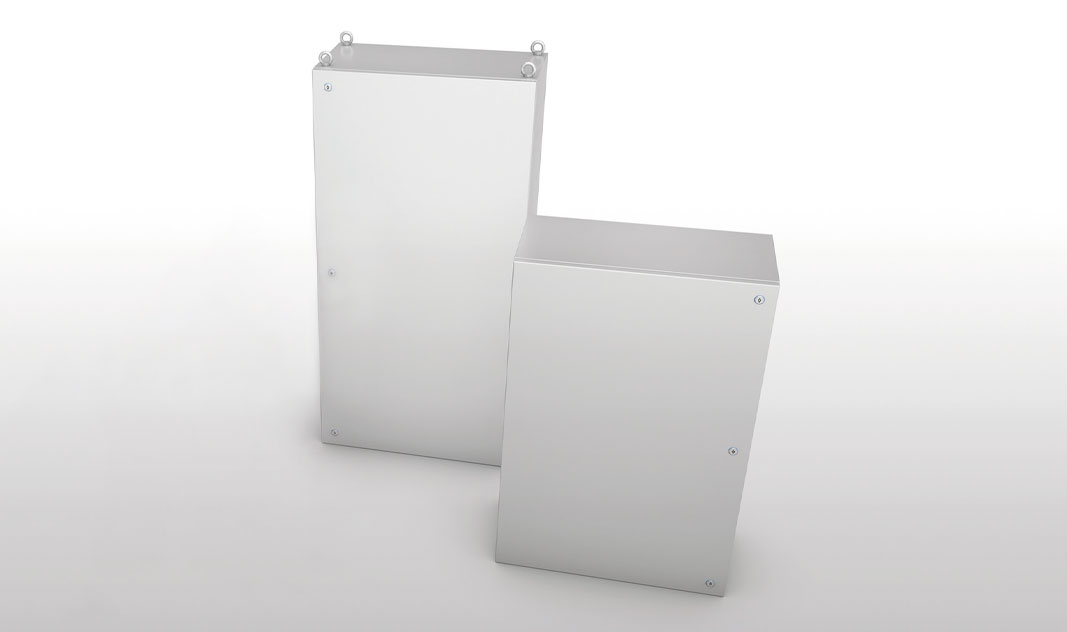

SZEKRÉNYEK – „QLP” SOROZAT
• Anyag: az egyik oldalon Scotch-Brite polírozású és védelemmel ellátott EN 1.4301 (TYPE 304L) rozsdamentes acél.
• A szekrény egyetlen lemezből készül, a burkolat elülső élének többszörös meghajlításával.
• Kábelátvezető lemez nélkül.
• Teli, egyszárnyú ajtó, megfordítható.
• Kéttollú ajtózár, szabvány, 3 mm-es BT, külső részek rozsdamentes acélból készülnek.
• Rozsdamentes acél belső zsanérok: a CEI EN 60204-1 ajánlásainak megfelelően 120°-ban nyithatók.
• Az ajtó maximális teherbírása: 12 kg.
• Expandált poliuretán vagy expandált szilikon tömítés.
A burkolatok az alábbi Maximum Felületi Hőmérsékletekkel alkalmazhatóak:
-20°C-tól +60°C-ig kétkomponensű expandált poliuretán tömítéssel.
-40°C-tól +180°C-ig kétkomponensű expandált szilikon tömítéssel.
• Galvanizált, EN 10142 sendzimir lemezből készült belső lemez, M8 tőcsavarokkal a szekrény hátlapjához rögzítve.
• Földelés előkészítés, a vonatkozó törvényeknek megfelelően.
• Esetleges furatokkal a kézikönyvben megjelölt paramétereknek megfelelően.
• Védettség: IP 66 (CEI EN 60529).
• Minősítés 1-2-21-22 zónához.
MEGJEGYZÉS: Ezen szekrények tervei egyediek és ezért alkalmazhatók az egész QLP-EX sorozatra.
| SZEKRÉNYEK | TÖMÍTÉS | SZERELŐLAPOK | RAJZOK | ||||
| ART/ITEM | L | H | P | X | Y | ||
| QLP46-EX | 450 | 600 | 400 | POLIURETÁN | 420 | 540 | DOWNLOAD |
| QLP66-EX | 600 | 600 | 400 | POLIURETÁN | 570 | 540 | DOWNLOAD |
| QLP68-EX | 600 | 800 | 400 | POLIURETÁN | 570 | 740 | DOWNLOAD |
| QLP812-EX | 800 | 1200 | 400 | POLIURETÁN | 770 | 1140 | DOWNLOAD |
| QLP46S-EX | 450 | 600 | 400 | SZILIKON | 420 | 540 | DOWNLOAD |
| QLP66S-EX | 600 | 600 | 400 | SZILIKON | 570 | 540 | DOWNLOAD |
| QLP68S-EX | 600 | 800 | 400 | SZILIKON | 570 | 740 | DOWNLOAD |
| QLP812S-EX | 800 | 1200 | 400 | SZILIKON | 770 | 1140 | DOWNLOAD |
A QLP812 három záras
