Pulsantiere PS e Scatole di derivazione DS

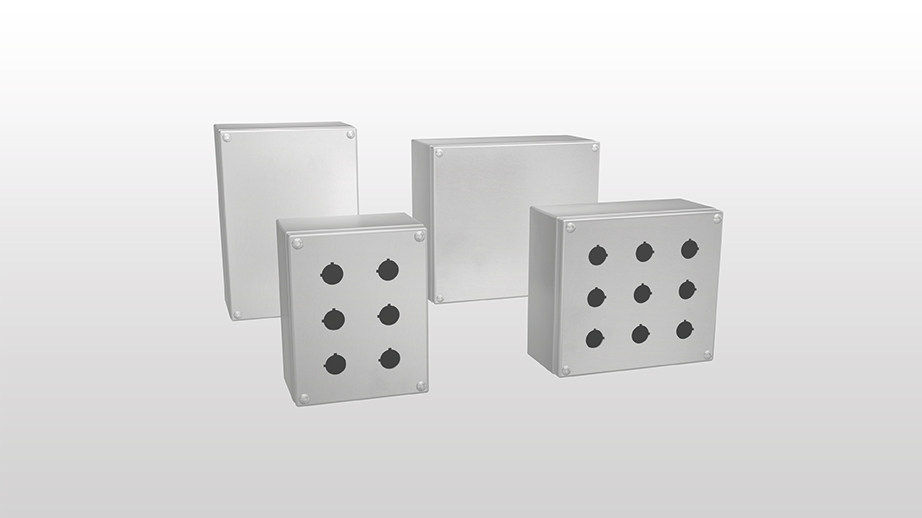

PULSANTIERE “PS” E SCATOLE DI DERIVAZIONE “DS”
• Realizzate in acciaio inox EN 1.4301 (TYPE 304L) finemente satinato. A richiesta possono essere fornite con acciai inossidabili diversi e personalizzate secondo esigenze specifiche.
• Le avanzate tecniche di saldatura utilizzate consentono di mantenere inalterata la composizione chimica del materiale, evitando fenomeni di corrosione nelle zone di saldatura.
• Il coperchio è fissato con viti speciali M5 “antiperdita”.
• Guarnizione siliconica.
• Il grado di protezione, installando correttamente componentistica adeguata, è IP66, in conformità alle norme CEI EN 60529.
• Predisposizione per la messa a terra come da normative vigenti. Per la pulsantiere viene fornito un apposito collare in ottone stagnato da posizionare sotto ad un blocco a contatto diretto con la lamiera.
• Sul fondo sono applicati prigionieri M6 inox per fissare barre e profilati.
• La serie PS è forata sul coperchio per pulsantiera normalizzata Ø 22,5.
• La piastra interna è realizzata in sendzimir. (su richiesta)
• I contenitori della serie PS e DS possono essere pressurizzati secondo le norme CEI 64-2 e CEI 31-1 per impianti di sicurezza A-SI e custodie a sovrapressione interna Ex-p.
| PULSANTIERE “PS” E SCATOLE DI DERIVAZIONE “DS” | MATERIALE | N° FORI | PIASTRE INTERNE (optional) | DISEGNI | |||||||
| ART/ITEM | L | H | P | TIPO | SPESS. COP. | SPESS. FASC. | ART/ITEM | X | Y | ||
| PS12H/304 | 270 | 190 | 100 | TYPE 304L | 15/10 | 12/10 | 12 | PI012 | 252 | 150 | DOWNLOAD |
| PS16H/304 | 270 | 240 | 100 | TYPE 304L | 15/10 | 12/10 | 16 | PI016 | 252 | 200 | DOWNLOAD |
| PS06H/316 | 190 | 150 | 100 | TYPE 316L | 15/10 | 15/10 | 6 | PI006 | 172 | 110 | DOWNLOAD |
| PS09H/316 | 210 | 190 | 100 | TYPE 316L | 15/10 | 15/10 | 9 | PI009 | 192 | 170 | DOWNLOAD |
| PS12H/316 | 270 | 190 | 100 | TYPE 316L | 15/10 | 15/10 | 12 | PI012 | 252 | 150 | DOWNLOAD |
| PS16H/316 | 270 | 240 | 100 | TYPE 316L | 15/10 | 15/10 | 16 | PI016 | 252 | 200 | DOWNLOAD |
| DS012/304 | 270 | 190 | 125 | TYPE 304L | 15/10 | 12/10 | cieca | PI012 | 252 | 150 | DOWNLOAD |
| DS016/304 | 270 | 240 | 125 | TYPE 304L | 15/10 | 12/10 | cieca | PI016 | 252 | 200 | DOWNLOAD |
| DS020/304 | 320 | 230 | 150 | TYPE 304L | 15/10 | 12/10 | cieca | PI020 | 280 | 190 | DOWNLOAD |
| DS025/304 | 320 | 280 | 150 | TYPE 304L | 15/10 | 12/10 | cieca | PI025 | 280 | 240 | DOWNLOAD |
| DS043/304 | 400 | 300 | 150 | TYPE 304L | 15/10 | 12/10 | cieca | PI043 | 360 | 260 | DOWNLOAD |
| DS006/316 | 190 | 150 | 125 | TYPE 316L | 15/10 | 15/10 | cieca | PI006 | 172 | 110 | DOWNLOAD |
| DS010/316 | 210 | 210 | 125 | TYPE 316L | 15/10 | 15/10 | cieca | PI009 | 192 | 170 | DOWNLOAD |
| DS012/316 | 270 | 190 | 125 | TYPE 316L | 15/10 | 15/10 | cieca | PI012 | 252 | 150 | DOWNLOAD |
| DS016/316 | 270 | 240 | 125 | TYPE 316L | 15/10 | 15/10 | cieca | PI016 | 252 | 200 | DOWNLOAD |
| DS020/316 | 320 | 230 | 150 | TYPE 316L | 15/10 | 15/10 | cieca | PI020 | 280 | 190 | DOWNLOAD |
| DS025/316 | 320 | 280 | 150 | TYPE 316L | 15/10 | 15/10 | cieca | PI025 | 280 | 240 | DOWNLOAD |
| DS040/316 | 400 | 200 | 150 | TYPE 316L | 15/10 | 15/10 | cieca | PI040 | 360 | 160 | DOWNLOAD |
| DS060/316 | 600 | 200 | 150 | TYPE 316L | 15/10 | 15/10 | cieca | PI060 | 565 | 152 | DOWNLOAD |
NOTA: Tutte le scatole TYPE 316 sono certificabili c UL us NEMA 4-4X su richiesta
Accessori per pulsantiere e scatole
Grazie ad una vastissima gamma di accessori, i vostri armadi potranno essere completamente personalizzabili.
Un’ampia scelta di soluzioni e proposte sono visionabili nella sezione specifica.
