Accessori Hygienic Design

Home > Prodotti  > Linea Hygienic > Accessori Hygienic Design
Piedini

Piedini



PIEDINI
Piedini regolabili, dal design semplice ed accattivante, sono certificati e approvati per l’utilizzo nelle industrie alimentari, lattiero-casearie, farmaceutiche e per tutti gli ambienti dove le normative igienicosanitarie devono essere assolutamente rispettate. Le guarnizioni di tenuta garantiscono una chiusura ermetica su tutte le parti mobili, la ghiera, che funge da controdado, copre completamente il perno filettato.  Il piattello d’appoggio a pavimento aderisce perfettamente garantendo stabilità con effetto antivibrante grazie all’inserto in gomma NBR. Sono realizzarti in acciaio inox EN 1.4307 (TYPE 304L) con finitura lucida. I ns. piedini possono compensare irregolarità del pavimento fino ad un angolo di 10°.
• Cod: PSDXH27120/3A







Piedino Hygenic

Piedino Hygienic

•    Piedino PSDH60200
Certificato USDA
Sono regolabili in altezza da un minimo di 135 mm. ad un massimo di 205 mm.











Piedino Sanitary

Piedino Hygienic

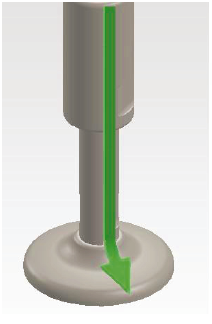

•    PIEDINO HYGIENIC

Superfici lisce, perfettamente drenanti, senza filetti, spigoli vivi ed interstizi dove possa annidarsi lo sporco.
Guarnizioni di tenuta su tutte le parti mobili.

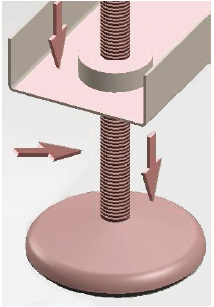

Piedino Tradizionale

Piedino Tradizionale

•    PIEDINO TRADIZIONALE

Filetti non protetti, sottosquadri, spigoli vivi e superfici piane non drenanti.

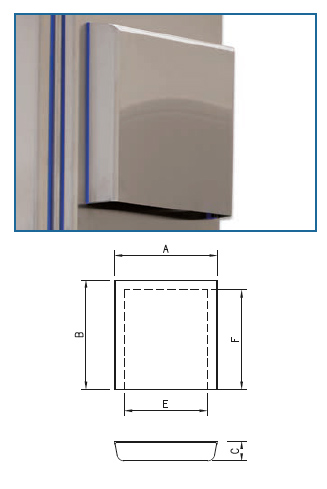

 CUFFIE DI PROTEZIONE HYGIENIC DESIGN SERIE KLH

Cuffia in acciaio inox EN 1.4307 (TYPE 304L), con ingresso dell’aria dal basso, da applicare sulle griglie: in questo modo si garantisce una maggiore protezione contro i getti d’acqua diretti. Superfici arrotondate e lisce, progettate per facilitare la pulizia. Senza scanalature superiori dove la sporcizia potrebbe depositare e rimanere. Guarnizione di tenuta smontabile, pulibile e sterilizzabile realizzata in silicone blu stampato.

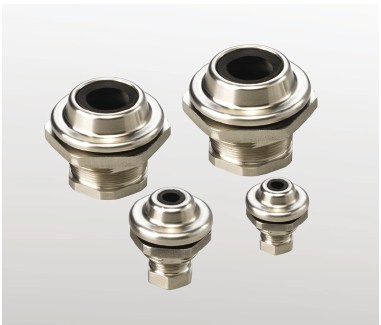

Pressacavi

Pressacavi

PRESSACAVI E TAPPI
I pressacavi metrici serie PH ed i tappi serie TP rispondono ai requisiti per l’utilizzo nelle industrie alimentari, lattierocasearie, farmaceutiche e per tutti gli ambienti dove le normative igienico-sanitarie devono essere assolutamente rispettate (Direttiva macchine 2006/42/EC DIN EN 1672-2-2005, Documenti EHEDG 8 E 13). Ciò grazie alle soluzioni tecniche adottate ed al design: superfici inclinate a 25% per evitare il ristagno dello sporco, spigoli raggiati, assenza di filettature, recessi, interstizi a contatto con l’ambiente esterno; sono a prova di manomissione in quanto impossibili da aprire dall’esterno. Vengono forniti completi di OR, guarnizione standard di tenuta sul cavo e ghiera.
Sono realizzati in acciaio inox EN 1.4301 (TYPE 304L) con finitura lucida, la guarnizione, in EPDM, è idonea all’utilizzo negli ambienti per i quali il pressacavo è stato progettato: è comunque possibile, su richiesta fornire guarnizioni in materiali diversi.
•    Grado di protezione IP68 secondo la normativa EN 60 529 e IP69K secondo la normativa DIN 40 050-T9.
•    Range di temperatura: -40°c + 120°C, intermittente fino a 140°C approssimativamente.
•    A richiesta sono disponibili anche in versione EMC.

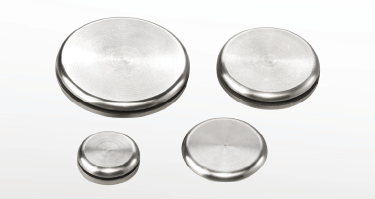

Tappi

Tappi



Tappi Serie TP











Pressacavo Sanitary

Pressacavo Hygienic



•    PRESSACAVO HYGIENIC
Superfici lisce inclinate, senza filettature a contatto con l’ambiente, spigoli raggiati.









Pressacavo Tradizionale

Pressacavo Tradizionale



•    PRESSACAVO TRADIZIONALE
Filetti non protetti, spigoli vivi e superfici piane non drenanti.

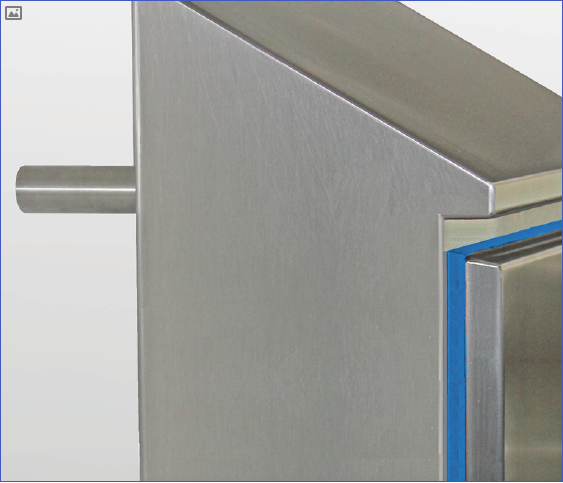

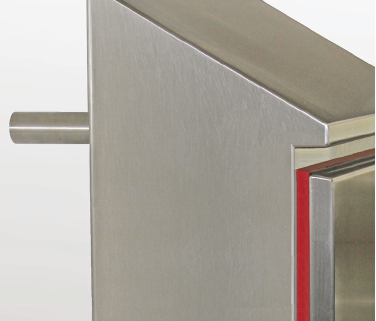

Fissaggi a Parete

Fissaggi a Parete



FISSAGGI A PARETE
I fissaggi a parete della linea sanitary sono stati studiati per distanziare dalla parete il quadro elettrico per evitare che tra i due elementi possa fermarsi dello sporco e per consentire le operazioni di pulizia. Hanno forma cilindrica senza filettature ed interstizi a contatto con l’ambiente, le parti filettate sono protette da un OR di tenuta.
Realizzarti in acciaio inox EN 1.4301 (TYPE 304L) con finitura satinata, sono disponibili con lunghezza standard di 75 mm. e possono essere accoppiati tra di loro per distanziare il quadro elettrico dalla parete di 75, 150 e 225 mm.
Per evitare criticità dal punto di vista igienico-sanitario gli armadietti della linea QSD e QSE non hanno alcuna foratura, nella parete posteriore son però presenti bugnature per identificare i centri di foratura per i fissaggi a parete.



Fissaggio

Fissaggio


•    DIST75QSD Confezione da 4 pezzi fissaggi a parete.

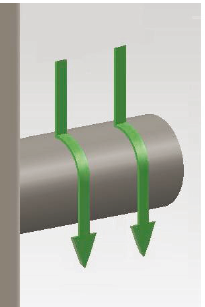

Fissaggio Sanitary

Fissaggio Hygienic


•    FISSAGGI A PARETE HYGIENIC

Superfici lisce tonde, servono a distanziare il quadro elettrico dalla parete per facilitare la pulizia ed evitare anfratti dov’è possibile il deposito di sporco.

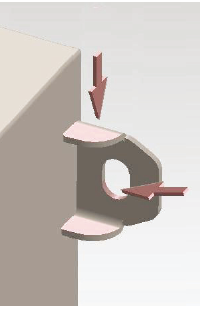

Fissaggio Tradizionale

Fissaggio Tradizionale



•    FISSAGGI A PARETE TRADIZIONALE
Studiati per fissare il quadro elettrico a ridosso di una parete, permettono allo sporco di
annidarsi tra i due elementi.
Hanno superfici piane e sottosquadri.







Serratura

Serratura

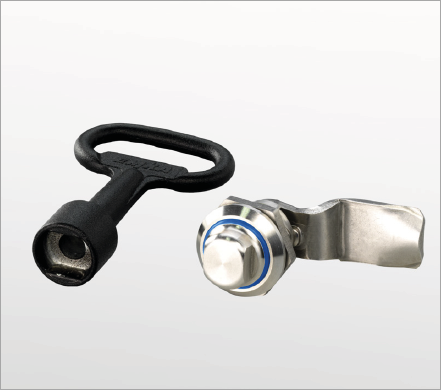

SERRATURA

Le serrature Sanitary SG838 sono costruite per rispettare le normative igienico-sanitarie DIN EN 1672-2 e DIN EN 14159. Nella parte a contatto con l’ambiente non hanno interstizi all’interno dei quali possa annidarsi lo sporco, sono dotate di guarnizione di tenuta per evitare la fessurazione tra bussola rotante e corpo fisso.
L’apertura e la chiusura, ad 1/4 di giro, deve essere fatto con l’apposita chiave o con altro attrezzo idoneo. Il corpo della serratura è realizzata in acciaio inox EN 1.4571 (TYPE 316TI) mentre la linguetta interna all’armadietto è in acciaio zincato (a richiesta in acciaio inox EN 1.4301 – TYPE 304L).
Grado di protezione IP69K secondo la normativa DIN 40 050-T9.
Sono montate in allestimento standard negli armadietti della linea QSD mentre sono opzionali per gli armadietti linea QSE.

•    SG838 Serratura Hygienic
•    SG838C Chiave Hygienic





Serratura Sanitary

Serratura Hygienic


SERRATURA HYGIENIC

Superfici lisce, perfettamente drenanti, senza interstizi dove possa annidarsi lo sporco.
Guarnizioni di tenuta per evitare la fessurazione tra bussola rotante e corpo.

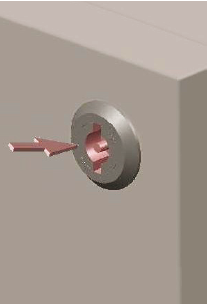

Serratura Tradizionale

Serratura Tradizionale



SERRATURA TRADIZIONALE
Hanno un’impronta in recesso, per consentire l’inserimento della chiave, all’interno della
quale può fermarsi lo sporco.

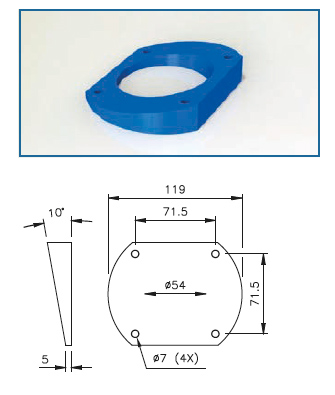

FLANGIA INCLINATA AGKH

Da utilizzare in abbinamento ai giunti GKSH quando, per rendere ergonomico l’utilizzo del box di comando, è necessario inclinarlo di 10°. Realizzata in acciaio polietilene blu, viene fornita completa di guarnizione di tenuta e viti di fissaggio.

AGKH – Flangia di adattamento per inclinare il box di 10°.











Catalogo linea Hygienic
