Armadietti QLSE
Armadietti QLSE
Armadietti QLSE

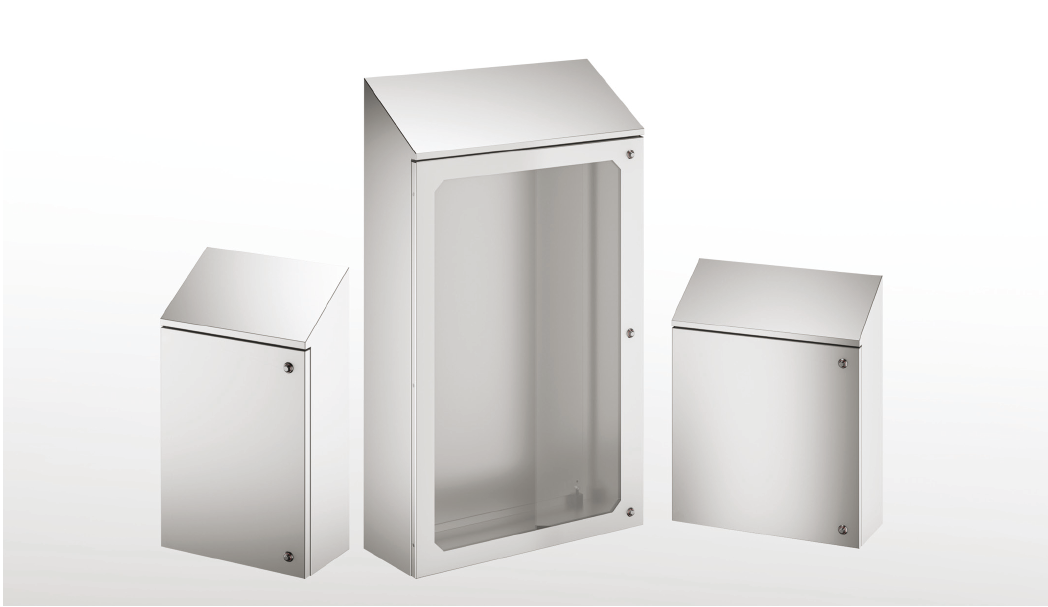

Gli armadietti della linea QLSE sono stati progettati per l’utilizzo nelle industrie alimentari, lattiero-casearie, farmaceutiche in zone dove non c’è la necessità di rispettare esasperate normative igienico-sanitarie ma c’è comunque la necessità di avere un tettuccio inclinato integrato che protegga anche la fessurazione tra porta e contenitore, per evitare il deposito di oggetti e sporcizia.
• Materiale: acciaio inox EN 1.4301 (TYPE 304L) oppure, a richiesta, EN 1.4404 (TYPE 316L) satinato scotch brite protetto.
• Contenitore ricavato da un unico foglio di lamiera, con sagomatura a pieghe multiple del bordo anteriore e con tetto inclinato a 30° per evitare il deposito di oggetti sullo stesso e per facilitarne pulizia e drenaggio dei liquidi.
• Portella cieca (peso massimo supportabile 12 kg); a richiesta con porta a vetro.
• Serrature con impronta a doppio pettine del tipo unificato diam. 3 per chiave B.T., con parti esterne in acciaio inox, a richiesta serratura “sanitary”.
• Cerniere interne in acciaio inox: apertura a 120° come da raccomandazioni CEI EN 60204-1.
• Guarnizione di tenuta bicomponente poliuretanica applicata con sistema robotizzato.
• Piastra interna in lamiera zincata sendzimir EN 10142 fissata al fondo del contenitore per mezzo di perni filettati M8 saldati all’interno del contenitore.
• Predisposizione per la messa a terra come da normative vigenti.
• Sul retro della cassa sono presenti bugnature prestampate per identificare i centri di foratura per il fissaggio degli eventuali fissaggi a parete, sia di tipo tradizionale che “sanitary”.
• Porta finestrata con vetro e piastra passacavi sono fornibili a richiesta.
• Grado di protezione: IP66 secondo EN 60 529
| dimensioni esterne | spessori | piastra interna | |||||||||
| ART. | L | H | P | materiale | guarnizione | contenitore | porta | X | Y | ||
| QLSE33/304A | 300 | 427 | 180 | TYPE 304L | poliuretano | 12/10 | 15/10 | 240 | 350 | ||
| QLSE34/304A | 300 | 588 | 200 | TYPE 304L | poliuretano | 12/10 | 15/10 | 240 | 500 | ||
| QLSE43/304A | 450 | 438 | 200 | TYPE 304L | poliuretano | 12/10 | 15/10 | 390 | 350 | ||
| QLSE44/304A | 450 | 588 | 200 | TYPE 304L | poliuretano | 12/10 | 15/10 | 390 | 500 | ||
| QLSE46/304A | 450 | 767 | 250 | TYPE 304L | poliuretano | 12/10 | 15/10 | 390 | 650 | ||
| QLSE64/304A | 600 | 618 | 250 | TYPE 304L | poliuretano | 12/10 | 15/10 | 540 | 500 | ||
| QLSE66/304A | 600 | 767 | 250 | TYPE 304L | poliuretano | 12/10 | 15/10 | 540 | 650 | ||
| QLSE67/304 | 600 | 917 | 250 | TYPE 304L | poliuretano | 15/10 | 20/10 | 540 | 800 | ||
| QLSE710/304 | 750 | 1196 | 300 | TYPE 304L | poliuretano | 15/10 | 20/10 | 690 | 1050 | ||
| QLSE86/304 | 800 | 796 | 300 | TYPE 304L | poliuretano | 15/10 | 20/10 | 740 | 650 | ||
| QLSE812/304 | 800 | 1408 | 320 | TYPE 304L | poliuretano | 15/10 | 20/10 | 740 | 1250 | ||
| QLSE33S/316A | 300 | 427 | 180 | TYPE 316L | silicone | 15/10 | 15/10 | 240 | 350 | ||
| QLSE34S/316A | 300 | 588 | 200 | TYPE 316L | silicone | 15/10 | 15/10 | 240 | 500 | ||
| QLSE43S/316A | 450 | 438 | 200 | TYPE 316L | silicone | 15/10 | 15/10 | 390 | 350 | ||
| QLSE44S/316A | 450 | 588 | 200 | TYPE 316L | silicone | 15/10 | 15/10 | 390 | 500 | ||
| QLSE46S/316A | 450 | 767 | 250 | TYPE 316L | silicone | 15/10 | 15/10 | 390 | 650 | ||
| QLSE64S/316A | 600 | 618 | 250 | TYPE 316L | silicone | 15/10 | 15/10 | 540 | 500 | ||
| QLSE66S/316A | 600 | 767 | 250 | TYPE 316L | silicone | 15/10 | 15/10 | 540 | 650 | ||
| QLSE67S/316A | 600 | 917 | 250 | TYPE 316L | silicone | 15/10 | 20/10 | 540 | 800 | ||
| QLSE710S/316A | 750 | 1196 | 300 | TYPE 316L | silicone | 15/10 | 20/10 | 690 | 1050 | ||
