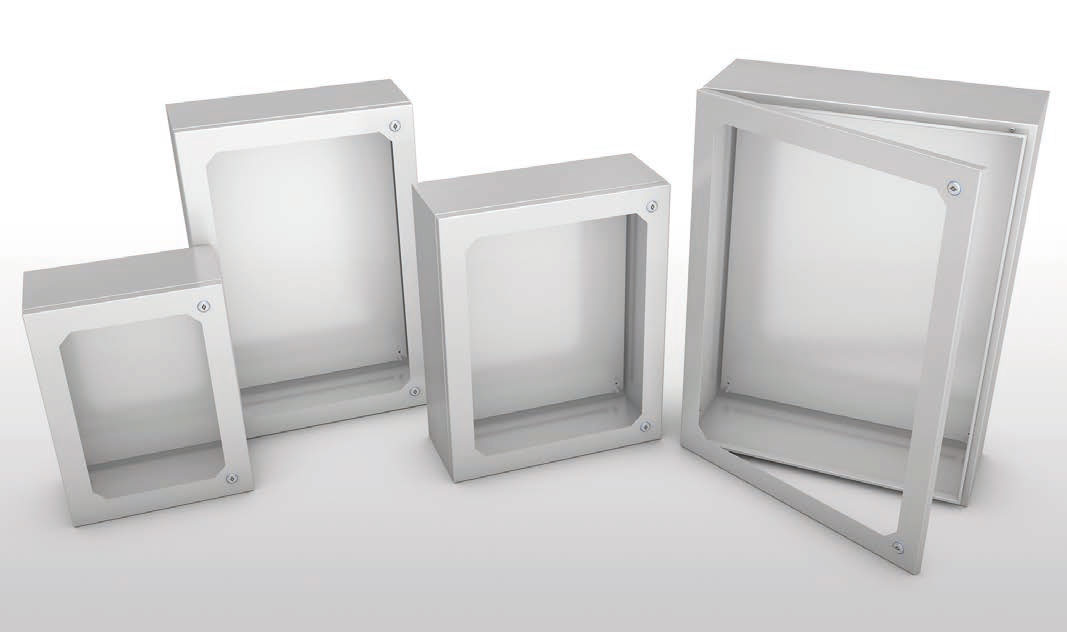

ARMADIETTI QV
• Materiale: acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e protetto 1 lato.
• Contenitore ricavato da un unico foglio di lamiera con sagomatura a pieghe multiple del bordo anteriore del fasciame.
• Piastra passacavi: non prevista.
• Portella con vetro stratificato 3+3 antisfondamento (conforme alle normative vigenti in materia antinfortunistica).
• Per i modelli QV33-QV34-QV43 l’oblò è realizzato in policarbonato.
• Serrature con impronta a doppio pettine del tipo unificato Ø 3 per B.T. con parti esterne in acciaio inox.
• Cerniere interne in acciaio inox: apertura a 120° come da raccomandazioni VDI 3231.
• Guarnizione di tenuta in poliuretano espanso.
• Piastra interna in lamiera zincata sendzimir EN 10142 fissata al fondo del contenitore per mezzo di perni filettati M8 in dotazione.
• Predisposizione per messa a terra come da normative vigenti.
• Grado di protezione: IP66.
• Predisposizione sul retro mediante 4 inserti M6, per fissaggio a parete.
| ARMADIETTI | MATERIALE | GUARNIZIONE | TIPO DI PORTA | PIASTRE INTERNE | DISEGNI | ||||
| ART/ITEM | L | H | P | X | Y | ||||
| QV33/304L | 300 | 300 | 180 | TYPE 304L | poliuretano | c/vetro | 270 | 240 | DOWNLOAD |
| QV34/304L | 300 | 450 | 200 | TYPE 304L | poliuretano | c/vetro | 270 | 390 | DOWNLOAD |
| QV36/304L | 300 | 600 | 250 | TYPE 304L | poliuretano | c/vetro | 270 | 540 | DOWNLOAD |
| QV43/304L | 450 | 300 | 200 | TYPE 304L | poliuretano | c/vetro | 420 | 240 | DOWNLOAD |
| QV44/304L | 450 | 450 | 200 | TYPE 304L | poliuretano | c/vetro | 420 | 390 | DOWNLOAD |
| QV46/304L | 450 | 600 | 250 | TYPE 304L | poliuretano | c/vetro | 420 | 540 | DOWNLOAD |
| QV64/304L | 600 | 450 | 250 | TYPE 304L | poliuretano | c/vetro | 570 | 390 | DOWNLOAD |
| QV66/304L | 600 | 600 | 250 | TYPE 304L | poliuretano | c/vetro | 570 | 540 | DOWNLOAD |
| QV67/304L | 600 | 750 | 250 | TYPE 304L | poliuretano | c/vetro | 570 | 690 | DOWNLOAD |
| QV69/304L | 600 | 900 | 250 | TYPE 304L | poliuretano | c/vetro | 570 | 840 | DOWNLOAD |
| QV77/304L | 750 | 750 | 300 | TYPE 304L | poliuretano | c/vetro | 720 | 690 | DOWNLOAD |
| QV710/304L | 750 | 1000 | 300 | TYPE 304L | poliuretano | c/vetro | 720 | 940 | DOWNLOAD |
| QV812/304L | 800 | 1200 | 320 | TYPE 304L | poliuretano | c/vetro | 770 | 1140 | DOWNLOAD |
| QV33/316 | 300 | 300 | 180 | TYPE 316L | silicone | c/vetro | 270 | 240 | DOWNLOAD |
| QV34/316 | 300 | 450 | 200 | TYPE 316L | silicone | c/vetro | 270 | 390 | DOWNLOAD |
| QV36/316 | 300 | 600 | 250 | TYPE 316L | silicone | c/vetro | 270 | 540 | DOWNLOAD |
| QV43/316 | 450 | 300 | 200 | TYPE 316L | silicone | c/vetro | 420 | 240 | DOWNLOAD |
| QV44/316 | 450 | 450 | 200 | TYPE 316L | silicone | c/vetro | 420 | 390 | DOWNLOAD |
| QV46/316 | 450 | 600 | 250 | TYPE 316L | silicone | c/vetro | 420 | 540 | DOWNLOAD |
| QV64/316 | 600 | 450 | 250 | TYPE 316L | silicone | c/vetro | 570 | 390 | DOWNLOAD |
| QV66/316 | 600 | 600 | 250 | TYPE 316L | silicone | c/vetro | 570 | 540 | DOWNLOAD |
| QV67/316 | 600 | 750 | 250 | TYPE 316L | silicone | c/vetro | 570 | 690 | DOWNLOAD |
| QV69/316 | 600 | 900 | 250 | TYPE 316L | silicone | c/vetro | 570 | 840 | DOWNLOAD |
| QV77/316 | 750 | 750 | 300 | TYPE 316L | silicone | c/vetro | 720 | 690 | DOWNLOAD |
| QV710/316 | 750 | 1000 | 300 | TYPE 316L | silicone | c/vetro | 720 | 940 | DOWNLOAD |
ART. 33 – 34 – 43 : 1 sola serratura centrale
NOTA: Tutti gli armadi con porta singola sono certificabili c UL us NEMA 4-4X su richiesta. L’articolo QL107/304L è certificabile c UL us NEMA 12 su richiesta.
