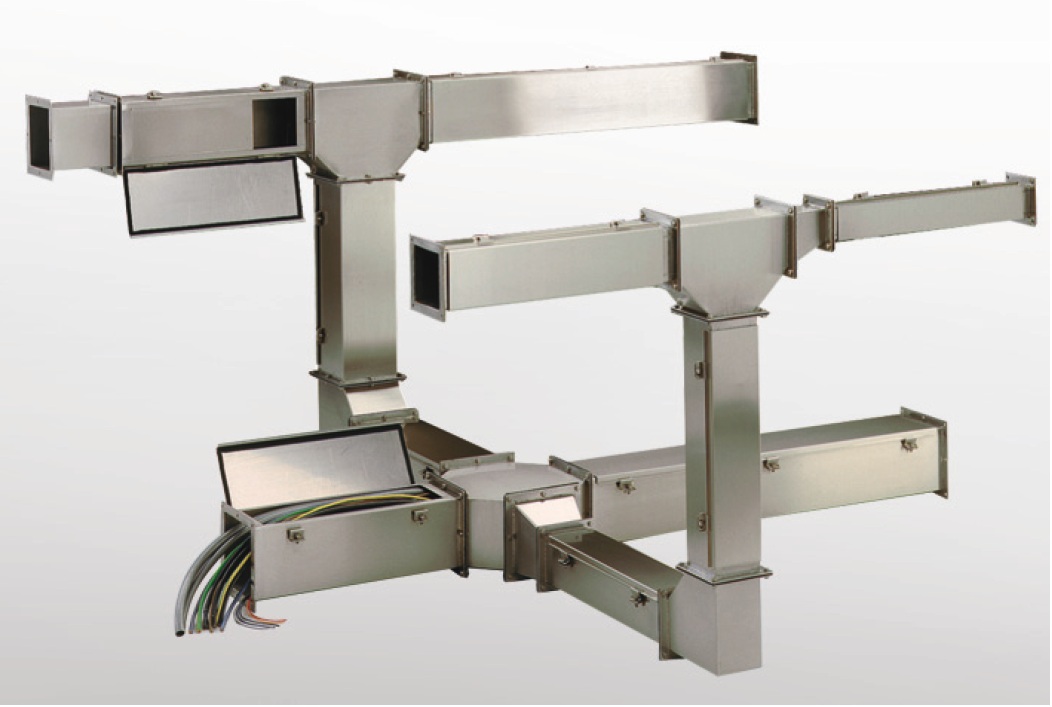

CANALE PASSAGGIO CAVI SERIE C
– Realizzate in acciaio inox EN 1.4301 (TYPE 304L) finemente satinato e protetto
– Grado di protezione IP66 in accordo con le normative CEI EN 60529
– I vari elementi vengono flangiati uno all’altro con interposta una guarnizione antiolio
– Ogni elemento viene corredato di guarnizione, kit di montaggio e prigioniero di terra.
– TRATTO RETTILINEO
Realizzato in varie lunghezze, è costituito da un profilato a “C” completo di coperchio incernierato dotato di guarnizione antiolio autoestinguente e di pratici e robusti ganci di chiusura a vite. Per tratti di lunghezza superiore a mt. 1.5 il coperchio è in più sezioni
– TRATTO RETTILINEO TUBOLARE:
Disponibile per le sezioni 60×60 e 100×100, è da utilizzarsi in sostituzione del tratto rettilineo, quando non si renda necessaria l’ispezionabilità e si vogliano contenere i costi della canalizzazione.
Con questa serie di particolari non sono utilizzabili i setti di separazione ed i tratti telescopici.
TRATTO TELESCOPICO
Di sezione tubolare. È da utilizzarsi per compensare le lunghezze comprese tra i 50 e i 500 mm. La tenuta viene salvaguardata bloccando l’o-ring in dotazione tra la flangia mobile del telescopio e la flangia fissa della canalina rettilinea con la quale va abbinato; il grado di protezione generale in questo caso scende ad un IP54.
Nel caso in cui vengano utilizzati i setti di separazione, la canalina rettilinea alla quale abbinare il tratto telescopico dovrà essere di lunghezza uguale o superiore a 1000 mm. Per mantenere invariate tutta la possibilità di regolazione del tratto telescopico stesso. Se ciò non fosse possibile si renderà necessario accorciarlo.
TRATTO A SALDARE
Elemento tubolare dotato di una estremità flangiata e di flangia a saldare da applicare al pezzo dopo che è stato tagliato e sagomato come lo schema della canalizzazione richiede.
RACCORDI
Sono disponibili curve a 45° ed a 90°, raccordi a “T”, croci e riduzioni di sezioni eccentriche, tutti flangiati e non ispezionabili.
ALTRI ELEMENTI
A completamento della serie vengono realizzate flange per riduzione sezione sia con foratura centrale che eccentrica e piastre di chiusura della testata.
SETTI DI SEPARAZIONE
Lamiere inox piegate a “L”, disponibili dalla sezione 100×100 per dividere i tratti rettilinei ispezionabili in 2 sezioni. Le asole di fissaggio alla base permettono di variare i due vani a piacere, il loro fissaggio non richiede alcuna foratura in quanto sono già predisposti appositi prigionieri. Per le sezioni di lunghezza superiore a 1000 mm. vanno accoppiati più setti di separazione.
STAFFE DI SOSTEGNO
Realizzate in acciaio inox EN 1.4301 (TYPE 304L) in 2 versioni:
a) a mensola, da fissarsi al muro;
b) a sospensione in 2 pezzi, da fissarsi al soffitto.
In quest’ultimo caso il collegamento tra i 2 pezzi è da effettuarsi interponendo fra di essi un tubo inox EN 1.4301 (TYPE 304L) diam. 21.3 spessore minimo 1.5 mm (escluso dalla fornitura), tagliato della lunghezza desiderata, forato e imbullonato. Per il montaggio su mensole la canalizzazione deve essere fissata stabilmente al supporto per mezzo di una vite.
Sono esclusi dalla fornitura tasselli e zanche.
