Serie QL-EX

Serie QL-EX

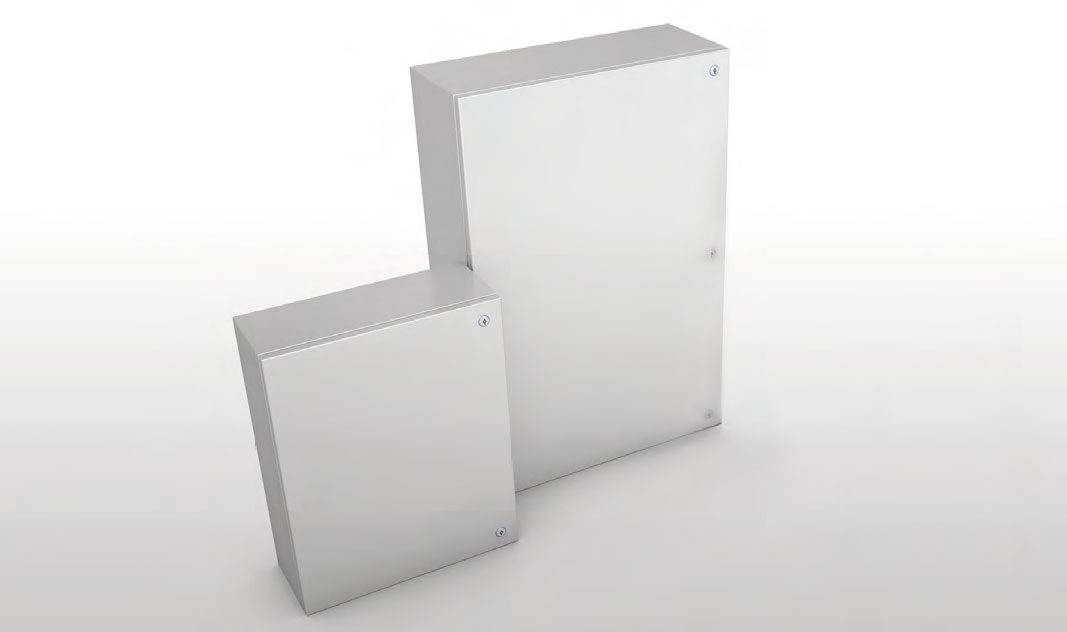

ARMADIETTI SERIE QL – EX
•    Materiale: acciaio inox EN 1.4301 (TYPE 304L) oppure EN 1.4404 (TYPE 316L) satinato scotch brite e protetto 1 lato.
•    Contenitore ricavato da un unico foglio di lamiera con sagomatura a pieghe multiple del bordo anteriore del fasciame.
•    Piastra passacavi: non prevista.
•    Portella unica cieca.
•    Serrature con impronta a doppio pettine del tipo unificato Ø 3 per B.T. con parti esterne in acciaio inox.
•    Cerniere interne in acciaio inox: apertura a 120° come da raccomandazioni CEI EN 60204-1.
•    Peso massimo supportabile sulla porta: 12 kg.
•    Guarnizione di tenuta in poliuretano espanso o silicone espanso.
•    L’involucro può essere utilizzato con le seguenti Massime Temperature di Superficie esterna:
•    da -20°C a + 60°C con guarnizione in poliuretano espanso bi componente
•    da -40°C a + 180°C con guarnizione in silicone espanso bi componente.
•    Piastra interna in lamiera zincata sendzimir EN 10142 fissata al fondo del contenitore per mezzo di perni filettati M8 in dotazione.
•    Predisposizione per la messa a terra come da normative vigenti.
•    Eventuali forature da eseguire nel rispetto dei parametri indicati nel manuale di istruzioni.
•    Grado di protezione: IP66 (CEI EN 60529).
•    Certificati per zona 1 – 2 – 21 -22



NOTA: I disegni degli armadietti presenti sono unici e quindi valgono per tutta la serie QL_EX

ARMADIETTI MATERIALE GUARNIZIONE PIASTRE INTERNE DISEGNI
ART/ITEM L H P X Y
QL33/304-EX 300 300 180 TYPE 304L POLIURETANO ESPANSO 270 240 DOWNLOAD
QL34/304-EX 300 450 200 TYPE 304L POLIURETANO ESPANSO 270 390 DOWNLOAD
QL36/304-EX 300 600 250 TYPE 304L POLIURETANO ESPANSO 270 540 DOWNLOAD
QL43/304-EX 450 300 200 TYPE 304L POLIURETANO ESPANSO 420 240 DOWNLOAD
QL44/304-EX 450 450 200 TYPE 304L POLIURETANO ESPANSO 420 390 DOWNLOAD
QL46/304-EX 450 600 250 TYPE 304L POLIURETANO ESPANSO 420 540 DOWNLOAD
QL46P/304-EX 450 600 400 TYPE 304L POLIURETANO ESPANSO 420 540
QL64/304-EX 600 450 250 TYPE 304L POLIURETANO ESPANSO 570 390 DOWNLOAD
QL66/304-EX 600 600 250 TYPE 304L POLIURETANO ESPANSO 570 540 DOWNLOAD
QL66P/304-EX 600 600 300 TYPE 304L POLIURETANO ESPANSO 570 540 DOWNLOAD
QL66P4/304-EX 600 600 400 TYPE 304L POLIURETANO ESPANSO 570 540
QL67/304-EX 600 750 250 TYPE 304L POLIURETANO ESPANSO 570 690 DOWNLOAD
QL68P/304-EX 600 800 400 TYPE 304L POLIURETANO ESPANSO 570 740
QL69/304-EX 600 900 250 TYPE 304L POLIURETANO ESPANSO 570 840 DOWNLOAD
QL77/304-EX 750 750 300 TYPE 304L POLIURETANO ESPANSO 720 690 DOWNLOAD
QL710/304-EX 750 1000 300 TYPE 304L POLIURETANO ESPANSO 720 940 DOWNLOAD
QL86/304-EX 800 600 300 TYPE 304L POLIURETANO ESPANSO 770 540 DOWNLOAD
QL812/304-EX 800 1200 320 TYPE 304L POLIURETANO ESPANSO 770 1140 DOWNLOAD
QL812S/304-EX 800 1200 320 TYPE 304L POLIURETANO ESPANSO 770 1140
QL33S/304-EX 300 300 180 TYPE 304L SILICONE ESPANSO 270 240 DOWNLOAD
QL34S/304-EX 300 450 200 TYPE 304L SILICONE ESPANSO 270 390 DOWNLOAD
QL36S/304-EX 300 600 250 TYPE 304L SILICONE ESPANSO 270 540 DOWNLOAD
QL43S/304-EX 450 300 200 TYPE 304L SILICONE ESPANSO 420 240 DOWNLOAD
QL44S/304-EX 450 450 200 TYPE 304L SILICONE ESPANSO 420 390 DOWNLOAD
QL46S/304-EX 450 600 250 TYPE 304L SILICONE ESPANSO 420 540 DOWNLOAD
QL64S/304-EX 600 450 250 TYPE 304L SILICONE ESPANSO 570 390 DOWNLOAD
QL66S/304-EX 600 600 250 TYPE 304L SILICONE ESPANSO 570 540 DOWNLOAD
QL66PS/304-EX 600 600 300 TYPE 304L SILICONE ESPANSO 570 540 DOWNLOAD
QL67S/304-EX 600 750 250 TYPE 304L SILICONE ESPANSO 570 690 DOWNLOAD
QL69S/304-EX 600 900 250 TYPE 304L SILICONE ESPANSO 570 840 DOWNLOAD
QL77S/304-EX 750 750 300 TYPE 304L SILICONE ESPANSO 720 690 DOWNLOAD
QL710S/304-EX 750 1000 300 TYPE 304L SILICONE ESPANSO 720 940 DOWNLOAD
QL86S/304-EX 800 600 300 TYPE 304L SILICONE ESPANSO 770 540 DOWNLOAD
QL812S/304-EX 800 1200 320 TYPE 304L SILICONE ESPANSO 770 1140 DOWNLOAD
QL33/316-EX 300 300 180 TYPE 316L POLIURETANO ESPANSO 270 240 DOWNLOAD
QL34/316-EX 300 450 200 TYPE 316L POLIURETANO ESPANSO 270 390  DOWNLOAD
QL36/316-EX 300 600 250 TYPE 316L POLIURETANO ESPANSO 270 540  DOWNLOAD
QL43/316-EX 450 300 200 TYPE 316L POLIURETANO ESPANSO 420 240  DOWNLOAD
QL44/316-EX 450 450 200 TYPE 316L POLIURETANO ESPANSO 420 390  DOWNLOAD
QL46/316-EX 450 600 250 TYPE 316L POLIURETANO ESPANSO 420 540  DOWNLOAD
QL64/316-EX 600 450 250 TYPE 316L POLIURETANO ESPANSO 570 390  DOWNLOAD
QL66/316-EX 600 600 250 TYPE 316L POLIURETANO ESPANSO 570 540  DOWNLOAD
QL67/316-EX 600 750 250 TYPE 316L POLIURETANO ESPANSO 570 690  DOWNLOAD
QL69/316-EX 600 900 250 TYPE 316L POLIURETANO ESPANSO 570 840  DOWNLOAD
QL77/316-EX 750 750 300 TYPE 316L POLIURETANO ESPANSO 720 690  DOWNLOAD
QL710/316-EX 750 1000 300 TYPE 316L POLIURETANO ESPANSO 720 940  DOWNLOAD
QL33S/316-EX 300 300 180 TYPE 316L SILICONE ESPANSO 270 240  DOWNLOAD
QL34S/316-EX 300 450 200 TYPE 316L SILICONE ESPANSO 270 390  DOWNLOAD
QL36S/316-EX 300 600 250 TYPE 316L SILICONE ESPANSO 270 540  DOWNLOAD
QL43S/316-EX 450 300 200 TYPE 316L SILICONE ESPANSO 420 240  DOWNLOAD
QL44S/316-EX 450 450 200 TYPE 316L SILICONE ESPANSO 420 390  DOWNLOAD
QL46S/316-EX 450 600 250 TYPE 316L SILICONE ESPANSO 420 540  DOWNLOAD
QL64S/316-EX 600 450 250 TYPE 316L SILICONE ESPANSO 570 390  DOWNLOAD
QL66S/316-EX 600 600 250 TYPE 316L SILICONE ESPANSO 570 540  DOWNLOAD
QL67S/316-EX 600 750 250 TYPE 316L SILICONE ESPANSO 570 690  DOWNLOAD
QL69S/316-EX 600 900 250 TYPE 316L SILICONE ESPANSO 570 840  DOWNLOAD
QL77S/316-EX 750 750 300 TYPE 316L SILICONE ESPANSO 720 690  DOWNLOAD
QL710S/316-EX 750 1000 300 TYPE 316L SILICONE ESPANSO 720 940  DOWNLOAD

 ART. 33 – 34 – 43 : 1 sola serratura centrale
ART. QL812 con  tre serrature





Catalogo linea atex
