Coffrets Série QV
Coffrets Série QV

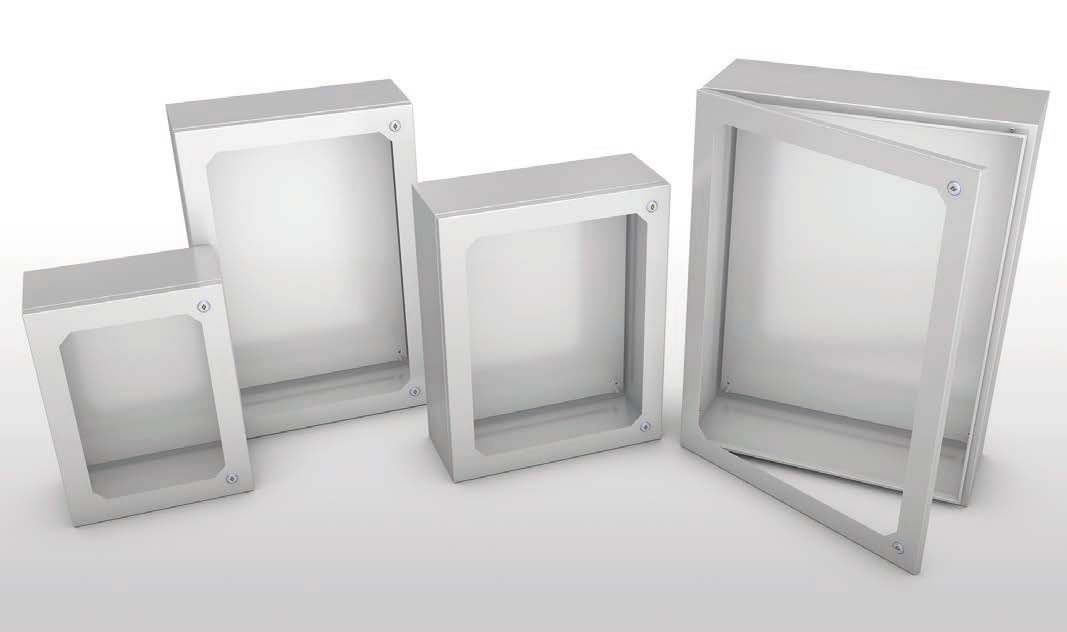

COFFRETS SÉRIE QV
• Réalisès en acier inox EN 1.4301 (TYPE 304L) finement satiné et protégé sur un côté
• Enveloppe usinée d’une seule tôle avec façonnage par rabattages multiples du bord devant de l’enveloppe.
• Plaque passe-câbles: non prévue
• Porte avec verre sandwich 3+3 de sécurité (conforme aux normes en vigueur en matière de protection contre les accidents).
• Pour les modèles QV 33-QV34-QV43 le regard est en polycarbonate.
• Serrure double panneton du type standardisé Ø 3 pour BT avec surfaces extérieures acier inox.
• Charnières internes en acier inox: ouverture 120° selon recommandations VDI 3231
• Joint d’étanchéité en mousse polyuréthane
• Platine de montage en tôle galvanisée sendzimir EN 10142 fixée au fond du boîtier à l’aide de goujons filetés M8, fournis de série.
• Prédisposition pour mise à la terre conforme aux normes en vigueur
• Degré de protection : IP66
• Prédisposition au dos par 4 bosses M6 pour fixation murale
| COFFRETS | MATÉRIAUX | TYPE DE PORTE | PLAQUE INTERNE | DESSINS | ||||
| ART/ITEM | L | H | P | X | Y | |||
| QV33/304 | 300 | 300 | 180 | TYPE 304L | vitrée | 270 | 240 | DOWNLOAD |
| QV34/304 | 300 | 450 | 200 | TYPE 304L | vitrée | 270 | 390 | DOWNLOAD |
| QV36/304 | 300 | 600 | 250 | TYPE 304L | vitrée | 270 | 540 | DOWNLOAD |
| QV43/304 | 450 | 300 | 200 | TYPE 304L | vitrée | 420 | 240 | DOWNLOAD |
| QV44/304 | 450 | 450 | 200 | TYPE 304L | vitrée | 420 | 390 | DOWNLOAD |
| QV46/304 | 450 | 600 | 250 | TYPE 304L | vitrée | 420 | 540 | DOWNLOAD |
| QV64/304 | 600 | 450 | 250 | TYPE 304L | vitrée | 570 | 390 | DOWNLOAD |
| QV66/304 | 600 | 600 | 250 | TYPE 304L | vitrée | 570 | 540 | DOWNLOAD |
| QV67/304 | 600 | 750 | 250 | TYPE 304L | vitrée | 570 | 690 | DOWNLOAD |
| QV69/304 | 600 | 900 | 250 | TYPE 304L | vitrée | 570 | 840 | DOWNLOAD |
| QV77/304 | 750 | 750 | 300 | TYPE 304L | vitrée | 720 | 690 | DOWNLOAD |
| QV710/304 | 750 | 1000 | 300 | TYPE 304L | vitrée | 720 | 940 | DOWNLOAD |
| QV812/304 | 800 | 1200 | 320 | TYPE 304L | vitrée | 770 | 1140 | DOWNLOAD |
| QV33/316 | 300 | 300 | 180 | TYPE 316L | vitrée | 270 | 240 | DOWNLOAD |
| QV34/316 | 300 | 450 | 200 | TYPE 316L | vitrée | 270 | 390 | DOWNLOAD |
| QV36/316 | 300 | 600 | 250 | TYPE 316L | vitrée | 270 | 540 | DOWNLOAD |
| QV43/316 | 450 | 300 | 200 | TYPE 316L | vitrée | 420 | 240 | DOWNLOAD |
| QV44/316 | 450 | 450 | 200 | TYPE 316L | vitrée | 420 | 390 | DOWNLOAD |
| QV46/316 | 450 | 600 | 250 | TYPE 316L | vitrée | 420 | 540 | DOWNLOAD |
| QV64/316 | 600 | 450 | 250 | TYPE 316L | vitrée | 570 | 390 | DOWNLOAD |
| QV66/316 | 600 | 600 | 250 | TYPE 316L | vitrée | 570 | 540 | DOWNLOAD |
| QV67/316 | 600 | 750 | 250 | TYPE 316L | vitrée | 570 | 690 | DOWNLOAD |
| QV69/316 | 600 | 900 | 250 | TYPE 316L | vitrée | 570 | 840 | DOWNLOAD |
| QV77/316 | 750 | 750 | 300 | TYPE 316L | vitrée | 720 | 690 | DOWNLOAD |
| QV710/316 | 750 | 1000 | 300 | TYPE 316L | vitrée | 720 | 940 | DOWNLOAD |
ART. 33 – 34 – 43 : 1 seule serrure centrale
NOTE: Toutes les armoires une porte peuvent être certifiés c UL us NEMA 4-4X sur demande. L’article QL107/304 peut être certifié c UL us NEMA 12 sur demande.
