L’armoire Se Fait Malin RFID

L’armoire Se Fait Malin RFID

L’identification par radio-fréquence (RFID, Radio Frequency IDentification)
il s’agit d’une technologie permettant le repérage automatique et la récolte de données à travers les fréquences radio. Sa caractéristique principale est la possibilité de jumeler un identificateur univoque et d’autres informations avec quelconque objet à travers un micro chip,  et d’en permettre la lecture par un dispositif sans-fil. Lorsqu’elle est associée avec une base de donnée ou à un réseau de communication, par ex. internet, cette technologie représente un moyen tout à fait efficace pour la fourniture de nouveaux services et d’applications permettant l’optimisation des procès.





SRS

Câblage SRS

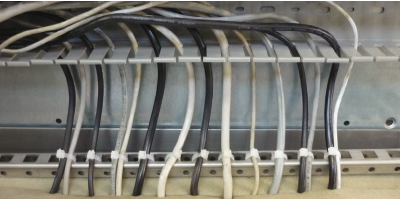

Système de câblage SRS

Toujours attentifs aux exigences de nos clients, nous avons mis au point un système de câblage qui, en exploitant l’idée de travailler sur deux niveaux, permet de récupérer espace à l’intérieur d’un armoire tout en maintenant la flexibilité du système traditionnel, avec réduction des coûts.





Tableaux De Distribution

Tableaux De Distribution

Accessoires

Merci à une large gamme d’accessoires, vos armoires peut être entièrement personnalisable.
Un large choix de solutions et de propositions peut être consulté dans la rubrique spécifique.





Piastra

Plaques PS

PLAQUES INTERNES PS
Réalisées en tôle galvanisée sendzimir EN10142, ont été conçues pour permettre d’exploiter toute la largeur de l’armoire; on conseille donc leur emploi dans les armoires aux côtés amovibles.
Le perçage vertical pas 12,5 mm. et les bandes repérées à appliquer à la plaque permettent un repérage précis pour la fixation des étriers de support des barres DIN porte composants.
L’emploi de ces plaques pour armoires en batterie ne demande aucune plaque intermédiaire, du fait que ces plaques peuvent être reliées directement l’une l’autre.
Peuvent également être utilisées comme plaques pour le câblage traditionnel.
Avec le système de câblage à récupération d’espace SRS ce n’est pas indispensable d’employer des plaques PS, puisqu’on peut utiliser les traditionnelles en réalisant des trous la où il faut fixer les étriers pour supporter les barres DIN.
Pour coupler les plaques en cas d’armoires en batterie, demander le kit de raccordement des plaques PS

• PSK001



Plaques PA

PLAQUES INTERNES TYPE PA
Réalisées en tôle galvanisée sendzimir EN 10142, pliée sur tous les côtés pour obtenir la meilleure rigidité: livrée en kit de montage, réglable sur toute la profondeur de l’armoire.





Plaque intermédiaire

Plaque intermédiaire

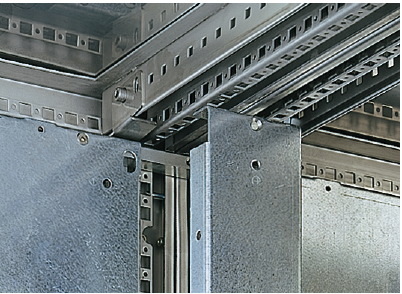

PLAQUE INTERMEDIAIRE
Conçue pour être montée et démontée même avec des plaques internes déjà câblées et montées. Réalisée en sendzimir 30/10, équipée de tous les accessoires de montage, notamment 2 plats de raidissement qui permettent de former, avec les plaques internes, un seul plan rigide d’assemblage.
Cette plaque ne peut pas être placée complètement en arrière mais plutôt devant les montants arrière.

• PA0117 – plaque intermédiaire pour armoires h.1800
• PA0119 – plaque intermédiaire pour armoires h.2000

NOTE: la plaque intermédiaire évite l’emploi du cloison de séparation





Glissières

Glissières

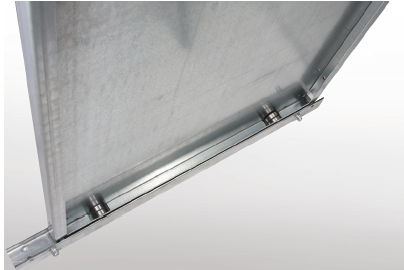

GLISSIERES
Conçues et réalisées pour faciliter l’introduction dans l’armoire, par le côté, de plaques internes plusieurs modules assemblées et câblées au table de travail, même si d’un poids important. Le kit de fourniture comprend une glissière inférieure, les galets de coulissement à appliquer à la plaque et les vis de montage. Disponibles en 6 longueurs :

• GSP03 – paire de glissières pour armoires L=300
• GSP04 – paire de glissières pour armoires  L=400
• GSP06 – paire de glissières pour armoires L=600
• GSP08 – paire de glissières pour armoires L=800
• GSP10 – paire de glissières pour armoires L=1000
• GSP12 – paire de glissières pour armoires L=1200



Profilés

Profilés

PROFILÉS SUPPORT TRANSFORMATEURS
Système de profilés à utiliser pour supporter des instruments au poids considérable (par ex. transformateurs).
Fournis par couples, complets de kit de montage et de fentes permettant une régulation étendue.

• ST0600 – pour armoires modulaires MC L.600
• ST0800 – pour armoires modulaires MC L.800 et L.1600 (*)
• ST1000 – pour armoires modulaires MC L.1000
• ST1200 – pour armoires modulaires MC L.1200





Pieds

Pieds


PIEDS VERIN

Forme cylindrique, parfaitement nettoyable, en acier inox TYPE 304L
• SA2000: réglable de 125 à 165 mm
• SA2200: réglable de 165 à 205 mm

Lorsque les pieds ne sont pas appliqués directement à l’armoire mais au dessous du socle et au dessous de l’armoire à computer, il faut ordonner l’écrous approprié:

• SPM14 – écrou M14 pour pied





Socles

Socles

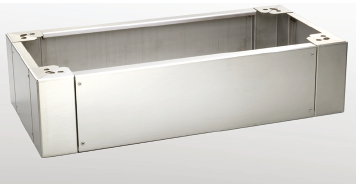

SOCLES

Exécution simple et robuste, réalisés en acier inox EN 1.4301 (TYPE 304L) finement satiné et protégé. Prédisposés pour l’entrée latérale et arrière (ou avant) de câbles et pour l’application de pieds, au besoin; ouverts vers le sol.
Possibilité, sur demande, d’être livrés  complets de panneaux de fermeture de fond faisant également  fonction de support pour les câbles. Degré de protection IP20 avec panneau
de fermeture de fond. Possibilité d’être fournis en kit de montage ou pré-montés, disponibles dans les hauteurs 100 et 200 mm.







Plaque passe-câbles

Plaque passe-câbles

PLAQUES PASSE-CABLES ENTIERE
Les plaque passe-câbles en une seule pièces s’utilisent lorsque l’entrée des câbles n’est pas prévue par le fond de l’armoire et si on désire plus de garantie d’étanchéité, surtout à la poussière.











Plaque passe-câbles Multiples

Plaque passe-câbles Multiples

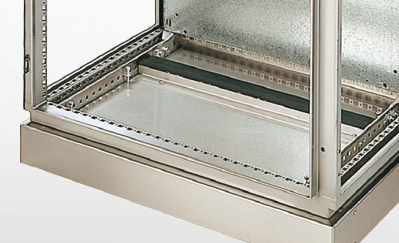

PLAQUE PASSE-CABLES MULTIPLES

Plaques passe-câbles en plusieurs pièces (2 pour les armoires profondeur nominale 400 mm et 3 pour les armoires profondeur nominale 500, 600 et 800 mm.). Préconisées lorsque la plaque interne n’est pas montée dans la position la plus arrière ou bien lorsque il faut repartir les entrées de câbles sur plusieurs plaques.









Les plaque passe-câbles à guillotine

Les plaque passe-câbles à guillotine

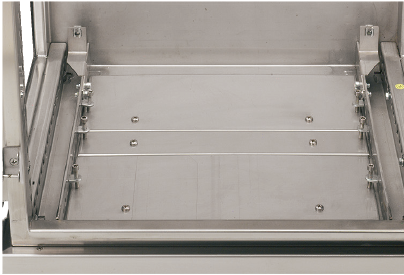

PLAQUES PASSE-CABLE A GUILLOTINE
Système pratique et rapide pour réaliser l’entrèe à travers le socle. On déconseille leur emploi lorsqu’un degré élevé d’étanchéité est requis, surtout contre la poussière, ou lorsque la plaque passe-câbles peut être touchée par des jets directs. Les plaque passe-câbles à guillotine sont fournies découpées en plusieurs pièces. Pour l’ancrage des câbles on conseille l’emploi de la “TRAVERSE D’ANCRAGE CABLES”







Traverse pour cable

Traverse pour cable

TRAVERSE POUR ANCRAGE DE CABLES
A utiliser pour y accrocher des câbles passant à travers les plaques de fermeture à guillotine. Livrée complète de vis de montage.











Traverse pour portes

Traverse pour portes

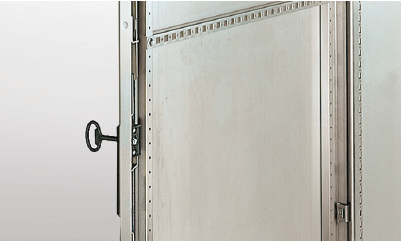

TRAVERSES POUR PORTE

Section 20x20mm.
Disponibles pour les portes de tous les armoires. Conçus pour être fixés directement au cadre interne par des vis autotaraudeuses diamètre 5,5 et à la porte par du ruban bi-adhésif.
Idéales pour la fixation de goulottes, gaines ou câbles et/ou pour rigidifier les perçages grandes dimensions.
• PRP256 – traverse pour portes larg. 600
• PRP258 – traverse pour portes larg. 800
• PRP250 – traverse pour portes larg. 1000





Tablettes de travail

Tablettes de travail

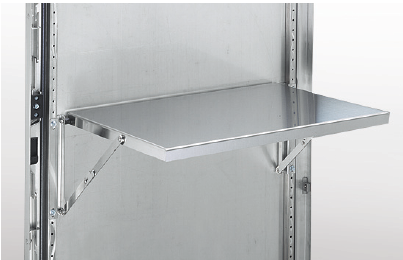

TABLETTES DE TRAVAIL
Réalisées en acier inox TYPE 304L finition 2B, disponibles en 3 largeurs et aptes pour installation à l’intérieur soit des armoires compactes soit des armoires modulaires, A fixer sur les
cadres internes des portes, ils sont pourvus de barres de support.

• PL0600 pour portes largeur L.600
• PL0800 pour portes largeur L.800
• PL1000 pour portes largeur L.1000





Poche Porte-Schemas

Poche Porte-Schemas

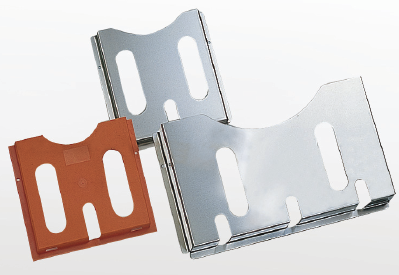

POCHE PORTE-SCHEMAS
Fournie en kit de montage, disponible en 3 modèles:

• SG109: ABS couleur orange pour documents format A4
• SG108: acier inox TYPE 304L pour documents format A4
• SG110: acier inox TYPE 304L pour documents format A3







Dispositif anti-fermeture

Dispositif anti-fermeture

DISPOSITIF ANTI-FERMETURE
Réalisé en acier inox. TYPE 304L, à utiliser lorsqu’il faut éviter la fermeture accidentelle de la porte.
Fourni en kit de montage.

• DAC02 – dispositif anti-fermeture armoires









Joint

Joint

JOINT ELECTROCONDUCTIBLE
Le joint électroconductible est nécessaire pour le blindage du champs électrique ou magnétique.
L’élasticité du joint est obtenue grâce à des mousses diverses: silicon, neoprènes ou epdm selon les conditions d’exploitation.

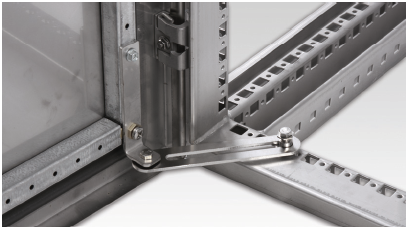

INTERBLOCAGES
Système mécanique permettant d’établir une priorité d’ouverture des portes d’armoires montés en batterie.
Il faut les demander selon la composition et il doivent être mis en place comme montré dans la figure

MKP.PR interblocage primaire (B):
Actionnement mécanique, complet de tige de renvoi, à monter sur la porte du module à bloc sectionneur (primaire) pour commander l’ouverture des portes des armoires en batterie (secondaire).

MKP.SE interblocage secondaire (C):
A monter sur toutes les portes secondaires dont l’ouverture est subordonnée à l’ouverture de la porte primaire.
Pour les modules double porte (par ex. les modules 1200 ou 1600) il faut prévoir 2 pièces.
Le sens d’ouverture des portes n’est pas impérative.

Tiges de renvoi (D)
Nécessaires pour transférer la commande de blocage ou déblocage de la porte primaire à la porte secondaire.
Il faut demander une tige pour chaque module, sauf le module pour blocage sectionneur:

• MKP.AR06 – tige de renvoi pour armoires largeur nom. 600 mm.
• MKP.AR08 – tige de renvoi pour armoires largeur nom. 800 mm.
• MKP.AR10 – tige de renvoi pour armoires largeur nom. 1000 mm.
• MKP.AR12 – tige de renvoi pour armoires largeur nom. 1200 mm.
• MKP.AR16 –  tige de renvoi pour armoires largeur nom. 1600 mm.

NOTE: pour pouvoir monter les interblocages sur les armoires CX-A il faut utiliser les traverses supérieures (voir accessoires CX-A)

• TRS03CXA – traverses supérieures pour remontées largeur 308
• TRS04CXA – traverses supérieures pour remontées largeur 408
• TRS06CXA – traverses supérieures pour remontées largeur 608
• TRS08CXA – traverses supérieures pour remontées largeur 808
• TRS10CXA – traverses supérieures pour remontées largeur 1008
• TRS12CXA – traverses supérieures pour remontées largeur 1211



Barries de levage

Barries de levage



BARRES DE LEVAGE
A utiliser pour la manutention d’armoires en batterie déjà câblés. Réalisées en tôle galvanisée épaisseur 3mm.
Le système, formé par deux profilés même longueur des armoires en batterie et par des étriers d’ancrage à monter au lieu des œillets de levage, permet de soulever des armoires d’un poids de 1.250 kg/m en complète sûreté

• BSK
– jeu de no. 4 étriers d’ancrage à l’armoire
Il faut commander un jeu pour chaque armoire de la batterie







œillets

œillets

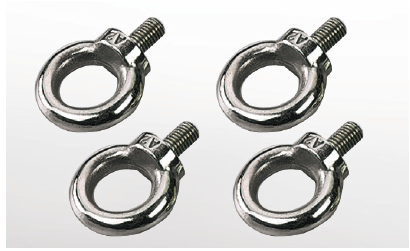

OEILLETS DE LEVAGE
Disponibles SOIT en fer galvanisé soit en acier inoxydable, et livrés en kit de 4 pièces. Conseillés pour le transport de modules uniques et ayant un poids limité. Cap. Max.
450 kg chaque couple d’œillets.

• GZ04MX – kit de no. 4 œillets galvanisés – pour armoiresL.600-800-1000-1200
• GI04MX – Kit da no. 4 œillets acier inox  – pour armoires L.600-800-1000-1200







Ecrous à cage

Ecrous à cage

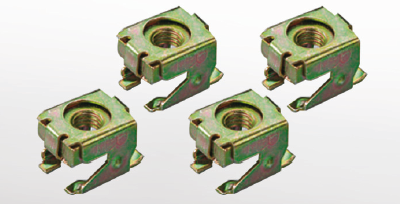

ECROUS A CAGE

Ecrous à cage à introduction devant, disponibles avec filetage M6 et M8, très robustes et simples à monter.

• DGIFM6 – Emballage de 50 pièces M6
• DGIFM8 – Emballage de 50 pièces M8







Vis autotaraudeus

Vis autotaraudeus

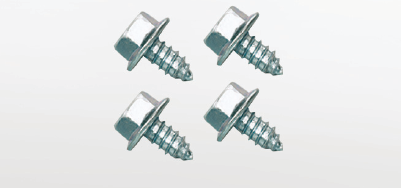

VIS AUTOTARAUDEUSES
Vis autotaraudeuse trilobées, très pratiques et idéales pour fixations utilisant des trous préliminaires Ø 4,6 sur le cadre et les profilés.

• VA05 – Emballage de 50 vis auto-taraudeuses trilobées M5









Lampe

Lampe

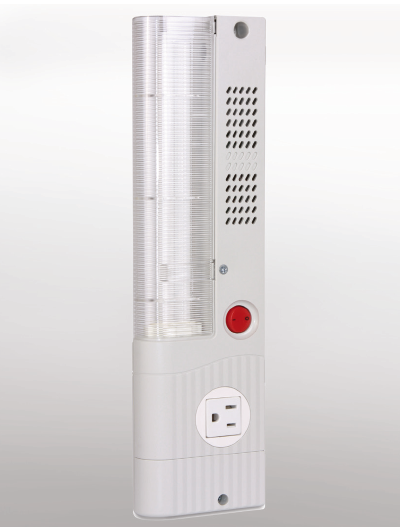

LAMPE
• Puissance absorbée: 11 W (lampe à incandescence 75W)
• Luminosité: 900 Lm
• Lampe: lampe faible consommation d’énergie, douille 2G7 10.000 h
• Intérrupteur: ON/OFF pour lampes d’éclairage (avec capteur de mouvement PIR sur demande)
• Borne 2,5 mm2 avec dispositif anti-traction
• Couple de serrage max 0,8 Nm
• Fixation: fixation par vis, M5, distance 300 mm
• Logement: Plastique UL94 V-D, gris lumineux
• Dimensions: 345 x 91 x 40 mm
• Emplacement: côté étroit/côté large
• Temp. amb. de fonct.: -20°C +50° C ( -4°F +122°F )
• Degré de protection: IP20

Aptes à l’emploi dans les tableaux électriques où l’espace est limité e la densité de montage des composants est haute. Elle sont livrées complètes d’étrier de fixation et vis pour faciliter l’application en toute position à l’intérieur du tableau électrique.
Disponibles soit sans prise soit avec prise intégrée, plusieurs types disponibles. Pour les armoires CX-A il faut jumeler une traverse.

Prises

Prises

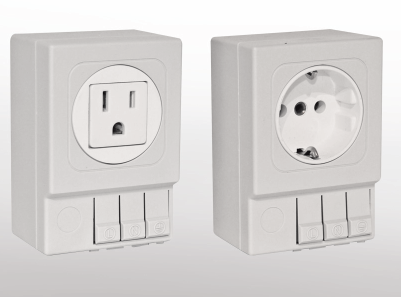

PRISES
• Branchement: 3 bornes à pression pour conducteur flexible
• Fixation: Clip de montage sur glissière DIN 35 mm EN 50022
• Logement: Plastique UL94 V-0
• Dimensions: 92 x 62 x 48 mm
• Poids: 0.20 Kg
• Position de montage: au choix du client
• Températures de fonctionnement: -45°C +70°C
• Degré de protection: IP20

Les prises, sans lampe,  disponibles en plusieurs versions, doivent être fixées sur des glissières DIN de 35 mm (à demander séparément), et branchées par bornes à pression sans vis.
