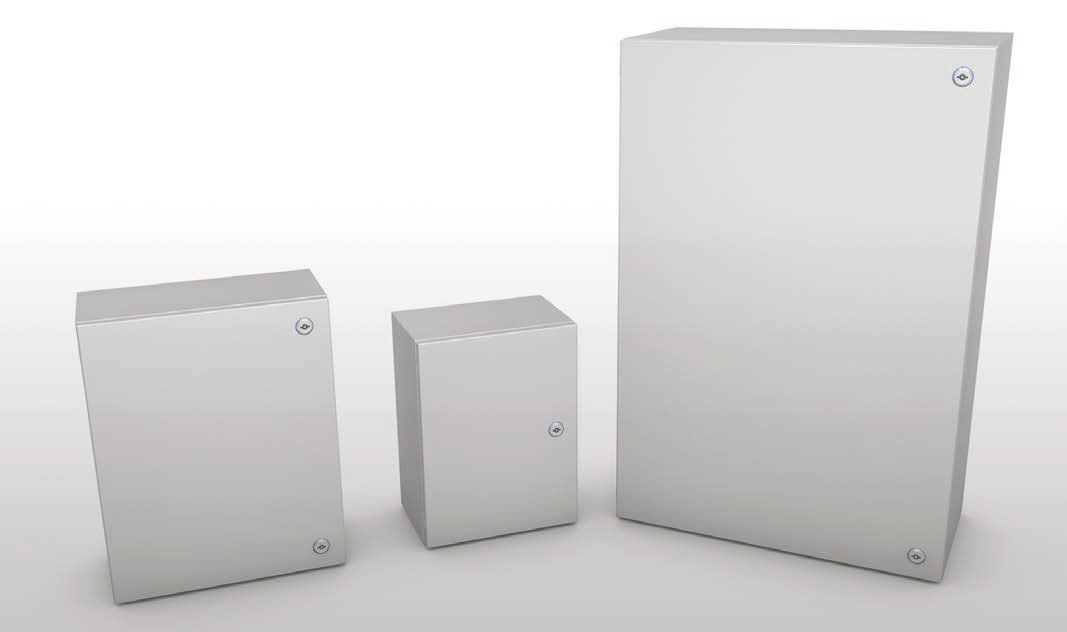

COFFRETS SERIE QS
• Matériel: acier inox En 1.4301 (AISI 304) finement satiné et protégé sur 1 côté. Enveloppe obtenue d’une seule tôle par façonnage à fin de créer le labyrinthe d’étanchéité entre enveloppe et porte.
• A l’intérieur: pivots filetés M8 inox pour permettre la fixation de la plaque et le support de la
même.
• Porte pleine.
• Serrures double panneton du type unifié ø 3 pour BT, chromées.
• Charnières internes en acier inox, ouverture 120° suivant recommandations CEI EN 60204-1
• Poids maximum admissible sur la porte: 8 kg.
• Joint d’étanchéité en mousse polyuréthane.
• Platine interne en tôle galvanisée sendzimir EN 10142 fixée au fond de l’enveloppe par des pivots filetés M8 livrés de série.
• Prédisposition pour la mise à la terre conformément aux lois en vigueur.
• Degré de protection IP66.
• Prédisposition au dos par 4 bosses M6, pour fixation murale.
| COFFRETS | TYPE DE PORTE | PLAQUE INTERNE | DESSINS | ||||
| ART/ITEM | L | H | P | X | Y | ||
| QS034 | 300 | 400 | 200 | Aveugle | 270 | 340 | DOWNLOAD |
| QS045 | 400 | 500 | 200 | Aveugle | 370 | 440 | DOWNLOAD |
| QS056 | 500 | 600 | 250 | Aveugle | 470 | 540 | DOWNLOAD |
| QS068 | 600 | 800 | 250 | Aveugle | 570 | 740 | DOWNLOAD |
| QS069 | 600 | 900 | 300 | Aveugle | 570 | 840 | DOWNLOAD |
ART. QS034 1 seule serrure centrale
