Coffrets Serie QL-EX

Serie QL-EX

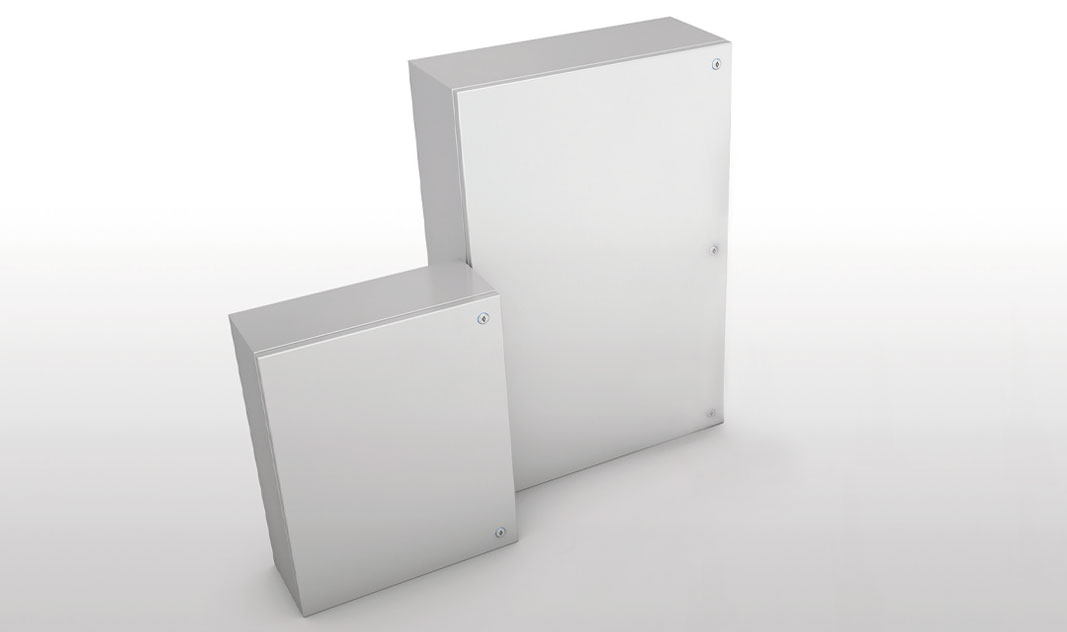

Coffrets Serie QL – EX
Réalisés en acier inox EN 1.4301 (TYPE 304L) ou EN 1.4404 (TYPE 316L) satiné scotch brite et protégé 1 côté.
– Enveloppe obtenue d’une seule feuille de tôle avec façonnage par plis multiples du bord devant.
– Plaque pass-câbles : non prévue
– Une seule porte pleine
– Serrure empreinte double peine du type standardisé Ø3 pour B.T., surfaces externes acier inox
– Charnières internes acier inox : ouverture 120° selon recommandations CEI EN 60204-1
– Poids maximum admissible sur la porte : 12 kg
– Joint d’étanchéité en mousse polyuréthane ou mousse silicone
– L’enveloppe peut être utilisée avec les Températures Max. de Surface externe suivantes :
-20°C à +60°C avec joint d’étanchéité en mousse de polyuréthane bi-composant
-40°C à 180°C avec joint d’étanchéité en mousse de silicone bi-composant
– Plaque interne en tôle galvanisée sendzimir EN 10142 fixée au fond de l’enveloppe par des pivots taraudés M8 en dotation
– Prédisposition pour la mise à la terre selon normes en vigueur
– Perçages éventuels à faire en conformité avec les paramètres indiqués dans le manuel d’instructions
– Dégré de protection : IP66 (CEI EN 60529)
– Certifications pour zones 1 – 2 – 21 -22

NOTE: Les dessins des coffrets présents sont inique et s’appliquent donc à toute la série QL_EX

 ART. 33 – 34 – 43 : 1 seule serrure centrale
ART. QL812 avec trois serrures
