Mx Elemes Szekrények Tartozékai

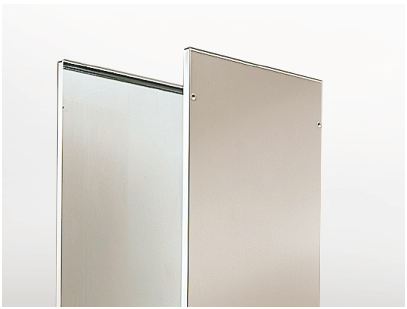

Oldallapok Párban
OLDALLAPOK PÁRBAN
EN 1.4301 (TYPE 304L) finoman polírozott és védett 1,5mm vastag rozsdamentes acéllemez lapok, melyekkel külsőleg a modult vagy több modult zárunk le kívülről, 8 db rozsdamentes süllyesztett fejű csavar segítségével rögzítjük őket a kerethez.

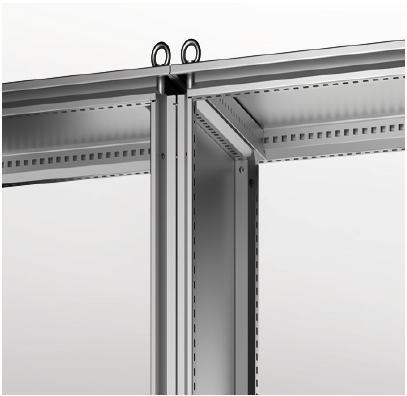

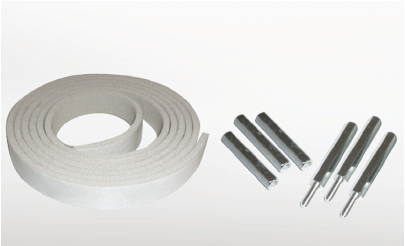

MX modul összeszerelő készlett
MODUL ÖSSZEKAPCSOLÓ KÉSZLET MKMX
Nélkülözhetetlen több modul összekapcsolásához, zárt cellás hab tömítést és speciális alakú anyákat és csavarokat tartalmaz melyek megkönnyítik a könnyű telepítését.
• MX modul összeszerelő készlett – MKMX

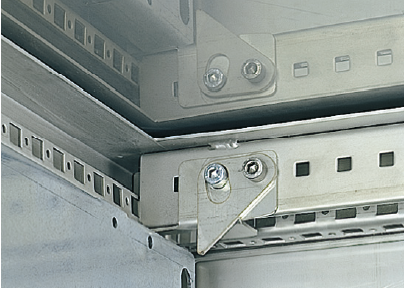

Szerelőlap Biztosító Konzol
SZERELŐLAP BIZTOSÍTÓ KONZOL MKS
Négy darab négyszögidomból (2 felső és 2 alsó) álló készlet, amely biztonsági zárként működve megakadályozza, hogy a mozgatás során a fellépő erők hatására a szerelőlap kimozduljon a rögzítésből.
Lehetővé teszik a konzolhoz való gyors csatlakoztatást és a függőleges helyzetben tartását,megakadályozván az eldőlést szerelés közben.
• MKS – 1 készlet négyszögidom
NOTA: nem alkalmazható csúszósinek használatakor

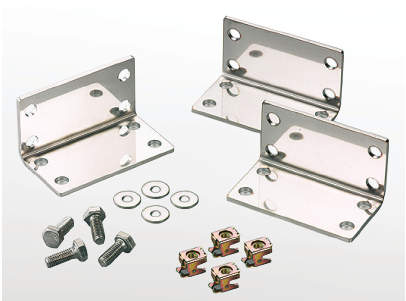

Merevítő készlet
MEREVÍTŐ KÉSZLET MKIMX
Négy darabból álló préselt rozsdamentes acél szögvas a megfelelő csavarokkal és alátétekkel. Két összekapcsolt keret tartóoszlopa mellett használjuk, hogy nagyobb szilárdságot és jobb merevséget biztosítsanak a szerkezetnek. Mindig javasoljuk a használatát, de különösen akkor, amikor ha több előre szerelt és összekapcsolt modult kell szállítani és / vagy ha a modulok súlya meghaladja a két mázsát.
• MKIMX – Merevítő készlet
Profil Rendszerek
PROFIL RENDSZEREK
Műszerek és berendezések rögzítésére kialakított tartórendszerek, melyek gyorsan és egyszerűen állíthatók össze a szekrények belsejében, 25 mm-es furattávolsággal előfúrt elemekkel.

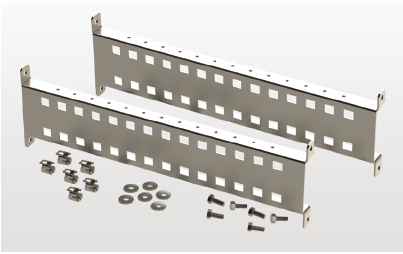

Kereszttarók
KERESZTTARÓK
25X50 mm-es profilok. A megfelelő anyákkal és rögzítő elemekkel felszerelve minden szekrénymélységben elérhető. Használhatjuk kábelrögzítőknek, összekötőknek az első és hátsó oszlopok között és tartórúdként. DIN rudak szereléséhez és rögzítéséhez ideális.
• CTP05MX – 518 mély MX szekrényekhez párban
• CTP06MX – 618 mély MX szekrényekhez párban
• CTP08MX – 818 mély MX szekrényekhez párban

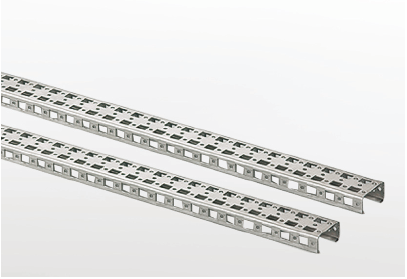

Profil Méterben
50×25 PROFIL MÉTERBEN PRF502M
2 méteres rúdban kapható, méretre vágandó masszív kereszttartó vagy tartórúd készítése céljából. Rögzítéséhez megfelelő kengyelt kell rendelni mt-s rudakban kapható, méretre vágandó. Rögzítéshez a megfelelő alkatrész rendelendő (SPRF50 kód)
• PRF502M – 2 mt rúd
Rögzítőkengyel Profilelemhez

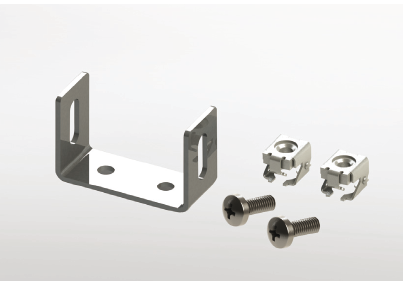

50×25-ÖS RÖGZÍTŐKENGYEL PROFILELEMHEZ SPRF50
A méretre vágott profilelem rögzítését szolgáló négyszög alakú kengyel. A formája és a mérete úgy van kialakítva, hogy rögzítéséhez igénybe lehessen venni a tartóoszlopok mellett lévő furatokat.
• SPRF50 – 10 db-ból álló készlet

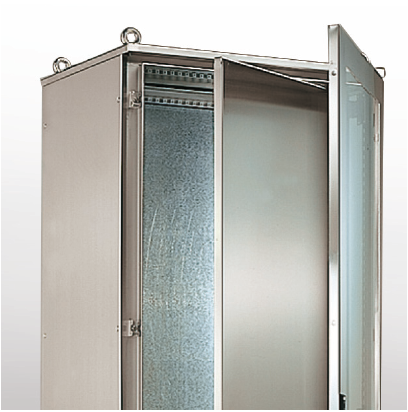

Belső Ajtók
BELSŐ AJTÓK
Finom polírozású és védelemmel ellátott EN 1.4301 (TYPE 304L) rozsdamentes acélból készül, vastagság: 2mm. Szerelési egységben szállítjuk, és a berendezések szekrényen
belüli felszerelését szolgálja.
A belső ajtó és a szekrényajtó közötti távolság 65 mm és 110 mm között állítható. A belső ajtó bal- vagy jobbzsanéros egyaránt lehet.
Maximum 30 kg tömegű berendezést bír el. Védettség: IP20 (kérésre IP54).
Rendelésre furatokkal is ellátható. Az 1200mm és 1600mm széles szekrényekhez használjuk a 600mm illetve 800 mm széles szekrények belső ajtaját a megfelelő központi oszloppal. Jelen esetekben nem javasolt az egy darabból álló szerelőlapok használata, mivel nehéz kiszerelni azt.
Az 1200mm és 1600mm széles szekrényeknél használt központi oszlopok:
• MMX18 – központi oszlop 1827 mm magas MX szekrénynél
• MMX20 – központi oszlop 2027 mm magas MX szekrénynél
lválasztó panel
ELVÁLASZTÓ PANEL
EN 10142, 2,5 mm vastag horganyzott lemezből készült panel, amely két modul közé szerelhető annak érdekében, hogy elválasszuk őket. Kétféle változatban rendelhető: IP20 és IP65 védettséggel. Igény szerint megfelelő furattal is ellátható a két modul közötti kábelátvezetés céljából, valamint a csatlakozók számára.
MEGJEGYZÉS: az elválasztó panel kizárja a köztes szerelőlap használatát
Egyéb tartozékok
A “szekrény tartozékok” fejezetben
IMS rendszer, Köztes lemez, Lábazat, Munkaasztalok, Zárak, Fészkes anyák, Rendszer moduláris megszakítók részére, SRS vezeték rendszer, Csúszósinek, Kábelátvezetők, Irattartók, Részzárok, 5,5 önmetsző csavarok, PS típusú szerelőlapok, Transzformátortartók, Kábelrögzítő kereszttartók, Becsukódásgátló, Emelőrudak, Lámpatestek, PA típusú szerelőlapok, Állítható lábak, Ajtó keresztekemek, Elekrtókunduktív tömítés, Emelőszemek, Aljzatok.
“Kisszekrény tartozékok” fejezetben
Sovraporte, Pressacavi
a “ Klíma” fejezetben
Légkondicionálás, Szellőztetés
