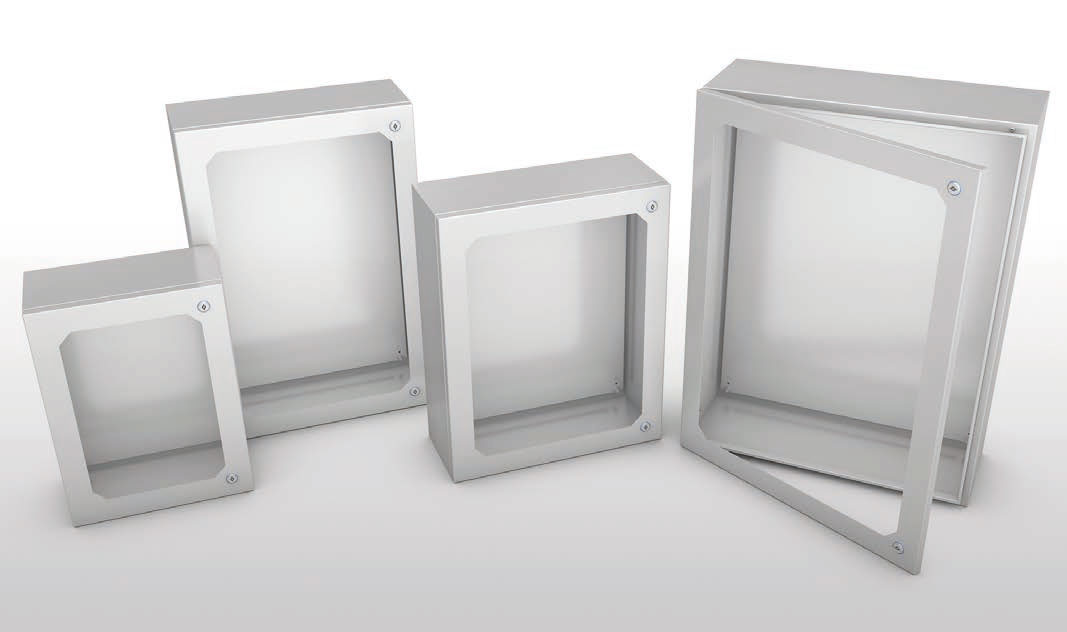

QV SZEKRÉNYEK
• Anyaga:egy oldalon polírozott (scotch brite) és védelemmel ellátott EN 1.4301 (TYPE 304L) vagy EN 1.4404 (TYPE 316L) rozsdamentes acél.
• A szekrény, a burkolat nyakrészének többszörös visszahajlításával, egyetlen lemezterítékből készül.
• Kábelátvezető: nem tervezett.
• 3+3 biztonsági üveggel ellátott ajtó (az érvényben lévő balesetmegelőzési előírásoknak megfelelően).
• A QV33-QV34-QV43 szekrények esetében az üveg helyett a kémlelő polikarbonátból készűl.
• Rozsdamentes belső zsanérok: VDI 3231 ajánlásainak megfelelően 120°-ban nyithatók.
• Poliuretán habtömítés.
• Horganyzott lemezből készült belső lemez EN 10142, 2,5 mm vastagságú,M8 rozsdamentes belövőcsavarokkal rögzítve a szekrény hátlapjához.
• Földelés, a vonatkozó törvényeknek megfelelően.
• Védettség: IP66.
• Fali rögzítés a szekrény hátlapján 4 db M6 belső menetes csavaranyával.
| SZEKRÉNYEK | ANYAG | AJTÓ TÍPUS | SZERELŐLAPOK | RAJZOK | ||||
| ART/ITEM | L | H | P | X | Y | |||
| QV33/304 | 300 | 300 | 180 | TYPE 304L | c/vetro | 270 | 240 | DOWNLOAD |
| QV34/304 | 300 | 450 | 200 | TYPE 304L | c/vetro | 270 | 390 | DOWNLOAD |
| QV36/304 | 300 | 600 | 250 | TYPE 304L | c/vetro | 270 | 540 | DOWNLOAD |
| QV43/304 | 450 | 300 | 200 | TYPE 304L | c/vetro | 420 | 240 | DOWNLOAD |
| QV44/304 | 450 | 450 | 200 | TYPE 304L | c/vetro | 420 | 390 | DOWNLOAD |
| QV46/304 | 450 | 600 | 250 | TYPE 304L | c/vetro | 420 | 540 | DOWNLOAD |
| QV64/304 | 600 | 450 | 250 | TYPE 304L | c/vetro | 570 | 390 | DOWNLOAD |
| QV66/304 | 600 | 600 | 250 | TYPE 304L | c/vetro | 570 | 540 | DOWNLOAD |
| QV67/304 | 600 | 750 | 250 | TYPE 304L | c/vetro | 570 | 690 | DOWNLOAD |
| QV69/304 | 600 | 900 | 250 | TYPE 304L | c/vetro | 570 | 840 | DOWNLOAD |
| QV77/304 | 750 | 750 | 300 | TYPE 304L | c/vetro | 720 | 690 | DOWNLOAD |
| QV710/304 | 750 | 1000 | 300 | TYPE 304L | c/vetro | 720 | 940 | DOWNLOAD |
| QV812/304 | 800 | 1200 | 320 | TYPE 304L | c/vetro | 770 | 1140 | DOWNLOAD |
| QV33/316 | 300 | 300 | 180 | TYPE 316L | c/vetro | 270 | 240 | DOWNLOAD |
| QV34/316 | 300 | 450 | 200 | TYPE 316L | c/vetro | 270 | 390 | DOWNLOAD |
| QV36/316 | 300 | 600 | 250 | TYPE 316L | c/vetro | 270 | 540 | DOWNLOAD |
| QV43/316 | 450 | 300 | 200 | TYPE 316L | c/vetro | 420 | 240 | DOWNLOAD |
| QV44/316 | 450 | 450 | 200 | TYPE 316L | c/vetro | 420 | 390 | DOWNLOAD |
| QV46/316 | 450 | 600 | 250 | TYPE 316L | c/vetro | 420 | 540 | DOWNLOAD |
| QV64/316 | 600 | 450 | 250 | TYPE 316L | c/vetro | 570 | 390 | DOWNLOAD |
| QV66/316 | 600 | 600 | 250 | TYPE 316L | c/vetro | 570 | 540 | DOWNLOAD |
| QV67/316 | 600 | 750 | 250 | TYPE 316L | c/vetro | 570 | 690 | DOWNLOAD |
| QV69/316 | 600 | 900 | 250 | TYPE 316L | c/vetro | 570 | 840 | DOWNLOAD |
| QV77/316 | 750 | 750 | 300 | TYPE 316L | c/vetro | 720 | 690 | DOWNLOAD |
| QV710/316 | 750 | 1000 | 300 | TYPE 316L | c/vetro | 720 | 940 | DOWNLOAD |
A 33-34-43: 1 központi záras
MEGJEGYZÉS: Kérésre minden egyajtós szekrény minősíthető c UL us NEMA 4-4X minősítéssel. Kérésre a QL107/304 is minősíthető c UL us NEMA 12 minősítéssel.
