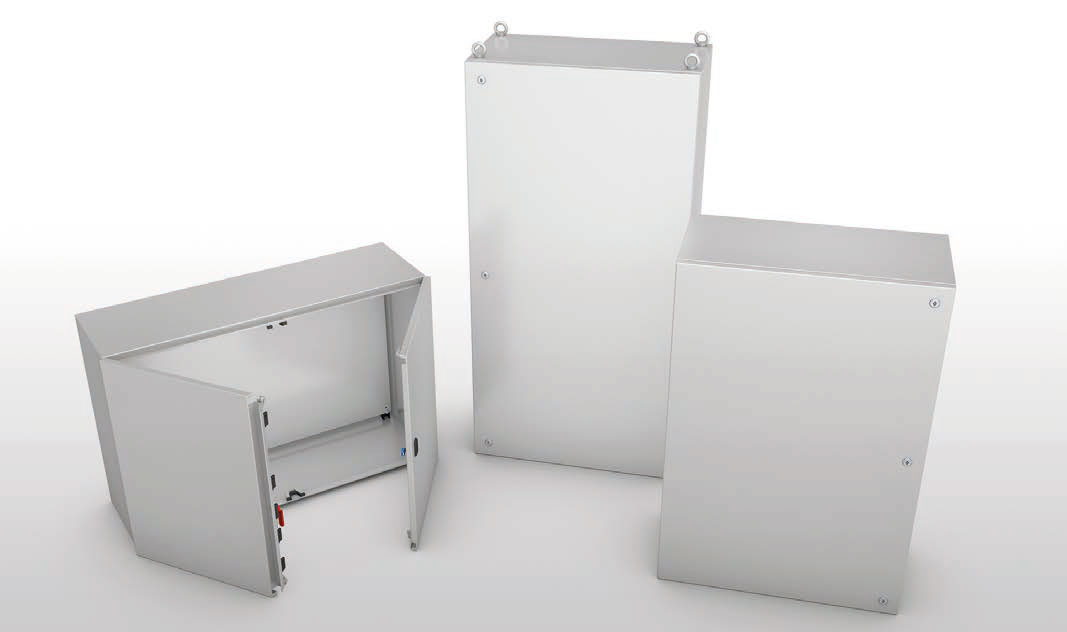

QLP SZEKRÉNYEK
• Anyaga:egy oldalon polírozott (scotch brite) és védelemmel ellátott EN 1.4301 (TYPE 304L) vagy EN 1.4404 (TYPE 316L) rozsdamentes acél.
• A szekrény, a burkolat nyakrészének többszörös visszahajlításával, egyetlen lemezterítékből készül.
• Tömítéssel ellátott kábelátvezető(csak az 1200-1600 magas szekrényekben) .
• Megfordítható teli ajtó.
• Ø 3 kéttollú szabvány ajtózár rozsdamentes acél külső részekkel B.T. kulccsal.
• Rozsdamentes acél belső zsanérok: a CEI EN 60204-1 ajánlásainak megfelelően 120°-ban nyithatók.
• Az ajtó maximális teherbírása: 12 kg.
• Poliuretán habtömítés.
• Horganyzott lemezből készült belső lemez EN 10142, M8 rozsdamentes belövőcsavarokkal rögzítve a szekrény hátlapjához, kivéve a QLP616-QLP816 – QLP168 típusokat melyeknél a szerelőlap sínen van és a mélység állítható.
• Földelés, a vonatkozó törvényeknek megfelelően.
• Védettség: egyajtós szekrényeknél IP66; kétajtós szekrények esetében IP65.
• Fali rögzítés a szekrény hátlapján 4 db M6 belső menetes csavaranyával (kivéve a H.1600-as QLP-t).
| SZEKRÉNYEK | AJTÓ TÍPUS | SZERELŐLAPOK | RAJZOK | ||||
| ART/ITEM | L | H | P | X | Y | ||
| QLP46 | 450 | 600 | 400 | teli | 420 | 540 | DOWNLOAD |
| QLP66 | 600 | 600 | 400 | teli | 570 | 540 | DOWNLOAD |
| QLP68 | 600 | 800 | 400 | teli | 570 | 740 | DOWNLOAD |
| QLP612 | 600 | 1200 | 400 | teli | 570 | 1140 | DOWNLOAD |
| QLP616 | 605 | 1600 | 400 | teli | 522 | 1522 | DOWNLOAD |
| QLP812 | 800 | 1200 | 400 | teli | 770 | 1140 | DOWNLOAD |
| QLP814 | 800 | 1400 | 400 | teli | 770 | 1340 | DOWNLOAD |
| QLP816 | 805 | 1600 | 400 | teli | 722 | 1522 | DOWNLOAD |
| QLP128 | 1203 | 800 | 400 | teli | 1170 | 740 | DOWNLOAD |
| QLP168 | 1603 | 800 | 400 | teli | 1522 | 722 | DOWNLOAD |
A QLP612-616-816 kábelátvezetővel rendelkezik
MEGJEGYZÉS: Kérésre minden egyajtós szekrény minősíthető c UL us NEMA 4-4X minősítéssel. Kérésre a QLP 128/168 is minősíthető c UL us NEMA 12 minősítéssel.
