Accessoires Tableaux De Distribution
Telaio

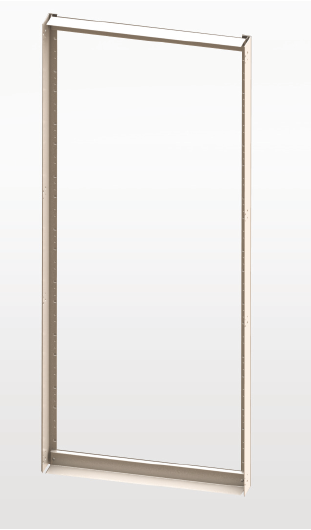

CADRE MONTAGE COMPOSANTS
Pour transformer nos armoires en tableaux de distribution, il faut les équiper du cadre approprié pour le montage des composants. Ce cadre, formé par deux profilés verticaux, deux traverses horizontales et tous les vis et boulons nécessaires, est prédisposé pour l’application des panneaux de face, des supports pour les barres DIN et des kits pour supporter les goulottes.
• TM0618MX: châssis montage composants pour armoires MX068..
• TM0818MX: châssis montage composants pour armoires MX088..
• TM1018MX: châssis montage composants pour armoires MX108..
• TM0620MX: châssis montage composants pour armoires MX060..
• TM0820MX: châssis montage composants pour armoires MX080..
• TM1020MX: châssis montage composants pour armoires MX100..
• TM0618: châssis montage composants pour armoires CX068..
• TM0818: châssis montage composants pour armoires CX088..
• TM1018: châssis montage composants pour armoires CX108..
• TM0620: châssis montage composants pour armoires CX060..
• TM0820: châssis montage composants pour armoires CX080..
• TM1020: châssis montage composants pour armoires CX100..
• TM0616CC: châssis montage composants pour armoires CC1216
• TM0816CC: châssis montage composants pour armoires CC1616
• TM0618CC: châssis montage composants pour armoires CC1218
• TM0818CC: châssis montage composants pour armoires CC818
• TM1018CC: châssis montage composants pour armoires CC1018
Pour les armoires double porte L. 1200 et L. 1600, utiliser deux cadres 600 et 800, respectivement, avec montant central:
• MMX18 – Montant central pour armoires MX hauteur 1827
• MMX20 – Montant central pour armoires MX hauteur 2027
• MCX18 – Montant central pour armoires CX hauteur 1800
• MCX20 – Montant central pour armoires CX hauteur 2000
• MCC16 – Montant central pour armoires CC hauteur 1640
• MCC18 – Montant central pour armoires CC hauteur 1840
PANNEAUX
Les panneaux avant, pivotant sur charnières d’un côté et boulonnés de l’autre côté, sont disponibles en 3 hauteurs: 200, 400, 600. Il peuvent être ajourés ou pleins; sur demande, ces derniers peuvent être ajourés à dessin. La distance entre panneaux et interne de porte est réglables sur deux positions: 70 et 100 mm.
Support

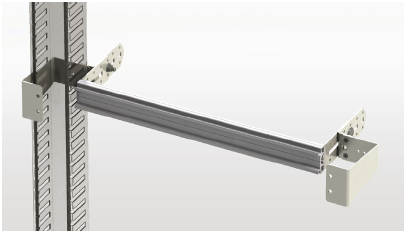

SUPPORTS AVEC BARRES DIN
Fournis d’origine avec les panneaux standards ajourés, ces supports peuvent être demandés séparément pour le montage d’appareils hors standard ou à loger derrière des panneaux
pleins. Prédisposées pour recevoir des goulottes verticales.
Fournis complet d’une paire de robustes supports complets de barre DIN et jeu de boulons.
• SDM06 – support avec barre pour armoires largeur nominale 600
• SDM08 – support avec barre pour armoires largeur nominale 800
• SDM10 – support avec barre pour armoires largeur nominale 1000
Plaques

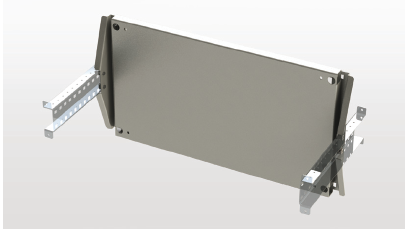

PLAQUES INTERNES PARTIELLES
Réalisées en tôle senzimir (acier inox sur demande) même hauteur des panneaux avant, en face desquels elles vont être montées. Conçues pour loger ces appareils qui ne peuvent pas être montés sur la barre DIN avant. Par les plaques internes partielles on peut atteindre le degré de ségrégation Forma 2.
L’emploi des plaques internes partielles n’est pas prévu dans les armoires CC
Pour monter les plaque partielles il faut utiliser les traverses de profondeur spécifiques pour le type d’armoire utilisé, ce qui permet de monter les plaque partielles dans la position la plus appropriée:
• CTP05MX – paire de traverses pour MX profondeur 518
• CTP06MX – paire de traverses pour MX profondeur 618
• CTP08MX – paire de traverses pour MX profondeur 818
• PRF254CXA – paire de traverses pour CX profondeur 400
• PRF255CXA – paire de traverses pour CX profondeur 500
• PRF256CXA – paire de traverses pour CX profondeur 600
Kit

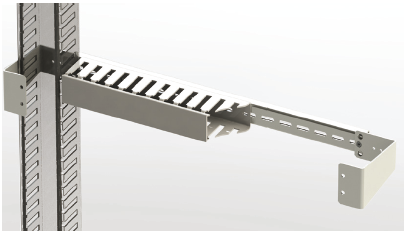

KIT MONTAGE GOULOTTES
Kit comprenant deux supports de côté pour fixation des goulottes verticale et une barre de raccordement pour fixation des goulottes horizontales et des vis de montages relatives.
• TRSC06 – traverse pour goulotte armoires largeur nomin. 600
• TRSC08 – traverse pour goulotte armoires largeur nomin. 800
• TRSC10 – traverse pour goulotte armoires largeur nomin. 1000
