Armoires QLP-EX
SERIE QLP – EX

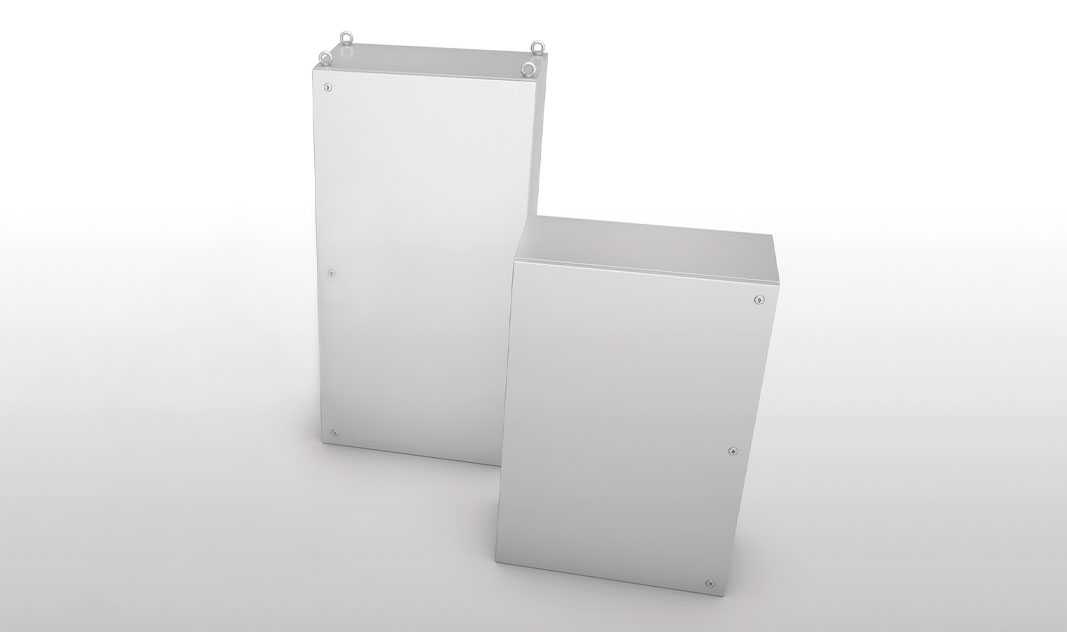

ARMOIRES SERIE QLP – EX
• Réalisés en acier inox EN 1.4301 (TYPE 304L) satiné scotch brite et protégé 1 côté.
• Enveloppe obtenue d’une seule feuille de tôle avec façonnage par plis multiples du bord devant.
• Plaque passe câbles : non prévue
• Une seule porte pleine reversible
• Serrure empreinte double peine du type standardisé Ø3 pour B.T., surfaces externes acier inox
• Charnières internes acier inox : ouverture 120° selon recommandations CEI EN 60204-1
• Poids maximum admissible sur la porte : 12 kg
• Joint d’étanchéité en mousse polyuréthane ou mousse silicone
• L’enveloppe peut être utilisée avec les Températures Max. de Surface externe suivantes :
-20°C à +60°C avec joint d’étanchéité en mousse de polyuréthane bi-composant
-40°C à 180°C avec joint d’étanchéité en mousse de silicone bi-composant
• Plaque interne en tôle galvanisée sendzimir EN 10142 fixée au fond de l’enveloppe par des pivots taraudés M8 en dotation
• Prédisposition pour mise à la terre selon normes en vigueur
• Perçages éventuels à faire en conformité avec les paramètres indiqués dans le manuel d’instructions
• Dégré de protection : IP66 (CEI EN 60529)
• Certifications pour zones 1 – 2 – 21 -22
NOTA: Les dessins des coffrets présents sont uniques et à s’appliquent à toute la série QLP – EX
| COFFRETS | JOINT D’ÉTANCHÉITÉ | PLAQUE INTERNE | DESSINS | ||||
| ART/ITEM | L | H | P | X | Y | ||
| QLP46-EX | 450 | 600 | 400 | POLYURETHANE | 420 | 540 | DOWNLOAD |
| QLP66-EX | 600 | 600 | 400 | POLYURETHANE | 570 | 540 | DOWNLOAD |
| QLP68-EX | 600 | 800 | 400 | POLYURETHANE | 570 | 740 | DOWNLOAD |
| QLP812-EX | 800 | 1200 | 400 | POLYURETHANE | 770 | 1140 | DOWNLOAD |
| QLP46S-EX | 450 | 600 | 400 | SILICONE | 420 | 540 | DOWNLOAD |
| QLP66S-EX | 600 | 600 | 400 | SILICONE | 570 | 540 | DOWNLOAD |
| QLP68S-EX | 600 | 800 | 400 | SILICONE | 570 | 740 | DOWNLOAD |
| QLP812S-EX | 800 | 1200 | 400 | SILICONE | 770 | 1140 | DOWNLOAD |
ART. QLP812 avec trois serrures
