Armadio intelligente RFID-IMS
L’identificazione a radiofrequenza (RFID, Radio Frequency IDentification)
E’ una tecnologia che permette l’identificazione automatica e la raccolta dei dati attraverso le frequenze radio. La caratteristica principale di tale tecnologia è la possibilità di associare un identificatore univoco e altre informazioni a qualsiasi oggetto per mezzo di un micro cip e di permetterne la lettura mediante un dispositivo wireless. Questa tecnologia, se associata a base di dati o a rete di comunicazione, come ad es. internet, rappresenta un mezzo particolarmente efficace per la fornitura di nuovi servizi e applicazioni utili per ottimizzare i processi.
Le applicazioni RFID sono da considerare la porta di ingresso verso una nuova fase di sviluppo dell’informazione.
Possono essere utilizzati in diversi settori ed in quello industriale in diverse aree.
– Construction & Engineering
– Facilities Management
– Aviation & Public Transport
– Manifacturing & Logistics
– LCM Services

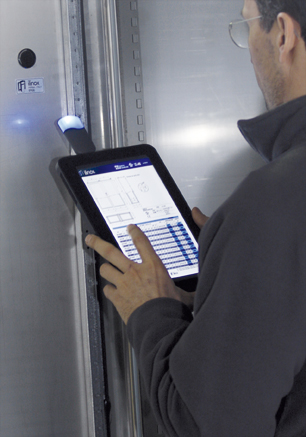

In questo specifico caso viene presa in considerazione l’implementazione degli RFID sugli armadi elettrici sviluppando un’applicazione che prevede l’utilizzo di un UMPC (Ultra Mobile PC).
L’armadio diventa intelligente: Ilinox Mobile System
Il sistema RFID IMS è costituito da tre elementi: uno o più etichette RFID (o tag o Transponder), un apparecchio di lettura e/o scrittura (lettore) ed un sistema informativo di gestione dei dati ed il loro trasferimento da e verso i lettori e la relativa l’associazione ad un archivio dei documenti ad essi collegati per avere tutte le informazioni sempre disponibili.
INFORMAZIONI GENERALI
Dati di targa quadro
DOCUMENTAZIONE TECNICA
Schema elettrico
Elenco componenti
Schede di Set up
MANUALI
Manuale d’uso
Manuale di manutenzione
Manuele ricambi
MANUTENZIONE
Manutenzione ordinaria
Manutenzione preventiva
Elenco guasti
COLLAUDI
Scheda Collaudi
DOCUMENTAZIONE NORMATIVA DI SICUREZZA
Dichiarazione di conformità
Analisi del rischio
DOCUMENTAZIONE AGGIUNTIVA
Layout impianto
…………
DESCRIZIONE DEL SISTEMA
Il sistema IMS trova la sua applicazione ideale negli gli armadi a bordo macchina che generalmente gestiscono impianti e/o macchine complesse, il suo utilizzo però può essere esteso a qualsiasi tipo di quadro elettrico compresi armadietti, pulpiti e box di comando.
All’interno di tutte le composizioni di armadi, Ilinox applica un tag passivo all’interno del quale sono stati memorizzati:
– Codice identificativo del prodotto,
– Codice marcatura
– Numero dell’ordine di produzione.
Il costruttore a sua volta ha a disposizione dei campi sui quali memorizzare:
– Matricola quadro
– Cliente
– Data consegna
– Collaudatore
– Cod. dichiarazione di conformità alle norme
– Cod. dichiarazione conformità
– Cod. scheda dati di targa
– Scheda prove individuali
– Scheda elenco componenti
– Cod. schema elettrico
– Cod. scheda manutenzione prevista
– Cod. manuali
– Cod. schede set up
Anche l’utilizzatore finale ha a disposizione un campo all’interno del quale può memorizzare:
– Cod. utilizzatore finale
All’interno del tag possono essere memorizzati complessivamente 255 record alfanumerici liberamente suddivisi tra i singoli campi.
Attraverso il sistema informativo di gestione (software), residente sulla chiavetta USB, i dati vengono preventivamente memorizzati; l’utente può visualizzare sul contatore, in tempo reale, il numero di record inseriti, successivamente, avvicinandosi al tag con l’unità di lettura/scrittura inserita in una porta USB dell’UMPC/PC, li può trasferire.
Il software assocerà all’RFID una serie di cartelle all’interno delle quali collocare i relativi documenti
ad esempio:
– Documentazione tecnica (schemi elettrici, software)
– Manuale di uso e manutenzione
– Elenco ricambi
– Documentazione di training,
– Video e animazione di troubleshooting
– ……………………
Questi documenti possono essere di qualsiasi tipo (PDF, XLS, DOC, DWG, JPG, ……..), la loro visualizzazione è però possibile solo se sull’UMPC/PC che si sta utilizzando è installato il software che ne consenta l’apertura.
Identificando quindi un RFID (lettura) si avranno quindi immediatamente a disposizione tutta la relativa documentazione.
Sulla chiavetta, da 8 GB possono essere memorizzati i dati relativi ad un numero indefinito di RFID fino ad esaurimento dello spazio disponibile; ciò dipende dalla corposità degli allegati.
RFID

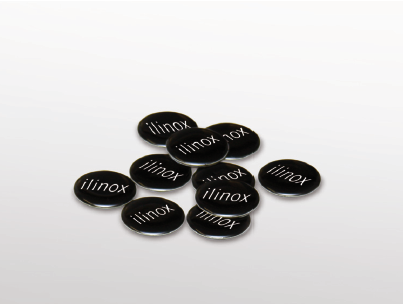

RFID
Dispositivo elettronico composto da un chip ed una spira risonante, cablati ed annegati all’interno di un substrato che li sostiene.
Il chip (grande pochi millimetri) è la parte “intelligente” all’interno del quale vengono memorizzati i dati mentre la spira risonante costituisce il circuito di trasmissione del segnale.
• Tag di tipo passivo
• Diametro 30 mm spessore 2,6 mm
• Materiale: Epoxy PVC
• Frequenza del dispositivo: 13.56 MHz
• Memoria: 1024 Bit, EEPROM Read/Write
• Tempo di accesso: <100 ms
• Nr. seriale: unico, 64 bit
• Numero di cicli di scrittura: 100.000
• Durata minima di conservazione dei dati: min 10 anni
• Temperatura di esercizio: -25°C a +85°C
Unità

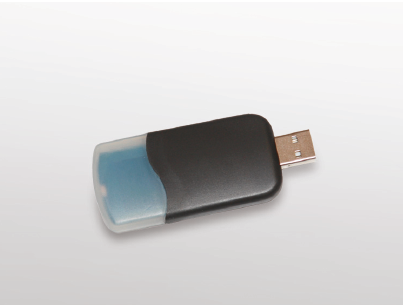

UNITA’ DI LETTURA/SCRITTURA
Questa unità, attraverso una porta USB di un UMPC/PC, consente di leggere e scrivere gli RFID; supporta l’interazione con i tag che operano a 13.56 MHz. e sono conformi agli standard: ISO 15693 – ISO 14443AB – NXP Mifare family – NXP I-Code SLI
• Distanza di lettura: 5 mm.
• Interfaccia: USB
• Dimensioni: 84 x 35 x 9 mm.
• Antenna integrata
• Segnali: 1 LED bicolore
• Temperatura di funzionamento: -20°C +50°C
Software USB
SISTEMA INFORNATIVO DI GESTIONE
Il sistema informativo di gestione (software), che occupa uno spazio di circa 100 MB è stabilmente residente su di una chiavetta USB da 8 GB all’interno della quale possono essere archiviati tutti i documenti associati ai singoli RFID.
Dopo aver installato il software, la chiavetta può essere utilizzata su un qualsiasi UMPC/PC che abbia minimo la seguente configurazione:
• Sistema operativo: Windows XP, Windows Vista o Windows 7
• Software installati: tutti i programmi atti a leggere i file dei
• documenti collegati agli RFID
• Porte USB: minimo 2 distante tra di loro almeno 30 mm.
