SRS VEZETÉKEZÉSI RENDSZER HELYMEGTAKARÍTÁSRA
A vevőink igényeinek folyamatos figyelembevételével, olyan vezetékezési rendszert hoztunk létre, amely annak köszönhetően, hogy két szinten dolgozik, lehetővé teszi a helymegtakarítást egy szekrényen belül, megőrizve a hagyományos rendszer flexibilitását és annak költségeit.
A rendszer csupán néhány – szabvány szerinti – elemből áll, amelyek a legkülönbözőbb igényeknek tudnak eleget tenni. Egy belső lemez használatával alapként, nagyon könnyen át lehet térni a hagyományos vezetékezési rendszertől az SRS rendszerre, nem szükséges előre meghatározott sémákat követni, és a szekrényen belül rendelkezésre álló hely igény szerint felhasználható.

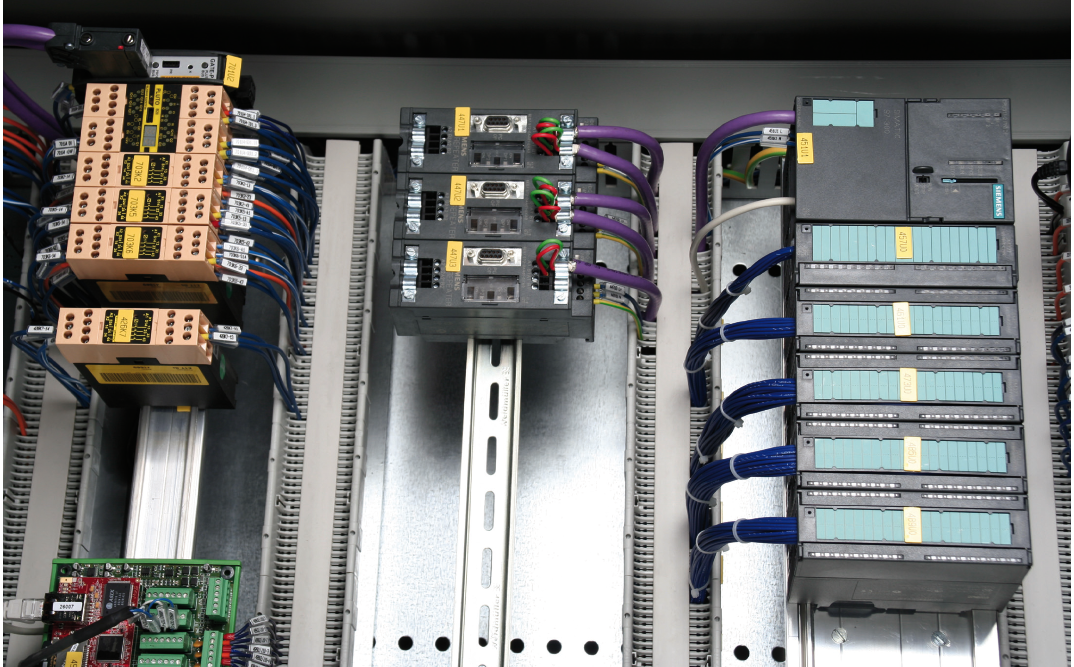

HELYMEGTAKARÍTÁS
Mivel lehetséges a távolságcsökkentés a műszerek között, akár 30%-ig lehet megtakarítani helyet a hagyományos vezetékezéshez
képest; ráadásul a kábelcsatorna, amely szétágazó fedővel rendelkezik a kábelek felülről történő befogadásához, az alkatrészek
szintje alatt van elhelyezve. Ezáltal kb. 3 cm-t lehet megtakarítani az alkatrészek minden sorából, és a lemez teljes szélessége ki-
használható.

RUGALMASSÁG
A belső lemez lehetővé teszi a rendszer használatát, csak amikor valódi előnyökkel jár (olyan műszerek, amelyek felszerelhetőek DIN profilokra és szorító kapcsokra). Közepesen nagyméretű inverterek, transzformátorok, megszakítók és/vagy különleges berendezések viszont elhelyezhetőek közvetlenül a belső lemezre. Továbbá lehetőség van bármilyen kikötés nélkül áttérni egy vízszintes elhelyezéstől egy függőleges vagy egy vegyes elhelyezésre.
A hagyományos vezetékezésnél viszont nincs több lehetőség a módosításra a kivitelezés alatt és/vagy a szekrény telepítése után a helyszínen.

GAZDASÁGOS KIVITEL
A helymegtakarítás lehetővé teszi a kisebb méretű szekrények használatát, vagy a feszítő rudak kisebb számát (az akkumulátoros szerelésnél). Az egyszerűség, az átláthatóság, és az alkatrészek csökkentett száma miatt jelentős a megtakarítás ugyanúgy a költségek szempontjából, mint szerelési időben.





DIN profilok

DIN profilok



DIN PROFILOK TARTÓKAPCSOK

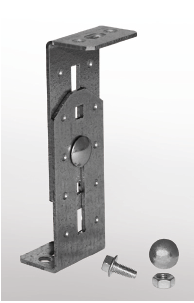

A DIN profilok tartását biztosító kapcsok EN10142 horganyzott sendzimir lemezből készülnek és a magasságuk állítható 100 és 160 mm között.

• SRS-K100 készlet 10 kapocsból, csavarokkal együtt





Kábelcsatorna

Kábelcsatorna


FÉSŰS KÁBELBEMENETI CSATORNA

Kábelcsatorna fésűvel a kábelek felülről történő bemenetéhez, és a hozzá tartozó fedővel, amely „rendezettebbé” teszi a vezetékezést.
RAL 7038 szürke PVC-ből készülnek, 1,5 méteres szálakban kaphatóak.
Összekapcsolhatóak a piacon általában kapható standard csatornákkal, amelyek használhatóak az emelkedő részekhez.
Javasolt a minimum 100 mm magas kábelcsatornák használata.









Din Profilok

Din Profilok


DIN PROFILOK

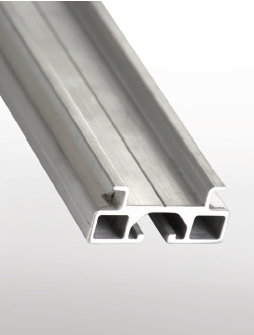

ΩDIN EN50022 35×7,5 profilok alumíniumból, amelyek amellett, hogy jelentős szilárdságot biztosítanak, könnyen szerelhetőek furatok képzése nélkül, alátétes, forgásmentes csavarokkal, amelyeket a tartókapcsokkal együtt szállítunk.
3 méteres vagy 1,5 méteres szálakban kaphatóak, és könnyen vághatóak igény szerint.

• SRS-DIN1500
• SRS-DIN3000









Univerzális Profilok

Univerzális Profilok



UNIVERZÁLIS PROFILOK

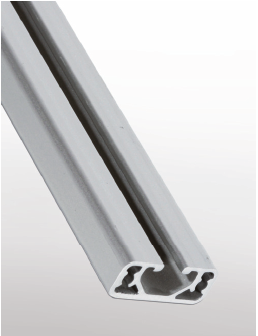

Univerzális alumínium profil 30×12-es metszettel, sima felső felülettel, olyan berendezések felszereléséhez, amelyekhez nincs szükség DIN profilokra; ez a metszet könnyű felszerelést biztosít a belső lemezhez az alátétes csavarokkal, amelyeket a tartókapcsokkal szállítunk.
3 méteres vagy 1,5 méteres szálakban kaphatóak, és könnyen vághatóak igény szerint.

• SRS-PU1500 – 1,5 méteres univerzális profil
• SRS-PU3000 – 3 méteres univerzális profil





Alátétes Csavaro

Alátétes Csavaro



ALÁTÉTES CSAVAROK

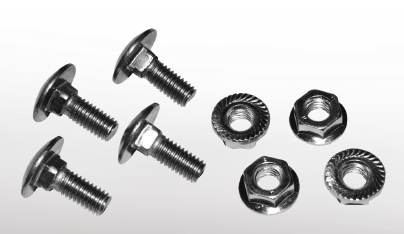

Kerekszárú alátétes csavarok horganyzott acélból, M6x16-os, az SRS-DIN profilok mélyedéseihez. Együtt szállítjuk menetes fogazott kicsavarodás-gátló anyákkal, 50 db-os kiszerelésben.

• VQSM6









Háromszög-Szárú Csavarok

Háromszög-Szárú Csavarok



HÁROMSZÖG-SZÁRÚ CSAVAROK

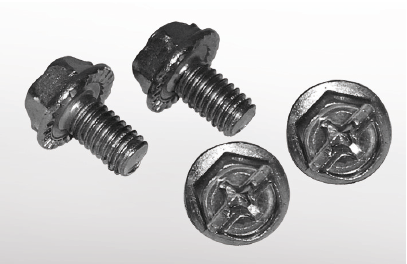

Önmetsző háromszög-szárú csavarok M5, a csatornákhoz és egyéb tartozékokhoz a PS sorozatú előfúrt lemezek számára, 100 db-os kiszerelésben.

• VTRM5-100









PS BELSŐ LEMEZEK
EN10142 sendzimir horganyzott lemezből készülnek, lehetővé téve a szekrény teljes szélességének kihasználását; ezért a levehető oldalfallal rendelkező szekrények esetében javasolt a használatuk. A 12,5
mm-es függőleges furat és a számozott öntapadó csíkok a lemezhez történő rögzítéshez pontos adatokkal szolgálnak a tartókapcsok rögzítéséről az alkatrésztartó DIN profilok számára.

Ezen lemezek használatakor az akkumulátoros szekrények esetében nem szükséges közbenső lemez, mivel ezek közvetlenül összekapcsolhatóak egymással.
• PSK001 – PS belső lemezeket összekapcsoló készlet
