La identificación de radiofrecuencia  (RFID, Radio Frequency IDentification)

es una tecnología que permite la identificación automática y la colleción de los datos a través de la frecuencia radio. La caractéristica principal de dicha tecnología es la posibilidad de combinar un identificador unívoco y demás informaciones  con cualquier objeto por medio de un micro chip y permitirne la lectura a través de un dispositivo wireless. Esta tecnología, de ser asociad a una base de datos o una red de comunicación, como por ejemplo internet, representa un medio particolarmente eficaz para el su ministro de nuevos servicios y aplicaciones útiles para optimizar los procesos.

Las aplicaciones RFID deben considerarse la puerta de ingreso hacia una nueva fase de desarrollo de la información.
Pueden ser utilizados en distintos sectores y en distintas áreas industriales.

– Construction & Engineering
– Facilities Management
– Aviation & Public Transport
– Manifacturing & Logistics
– LCM Services

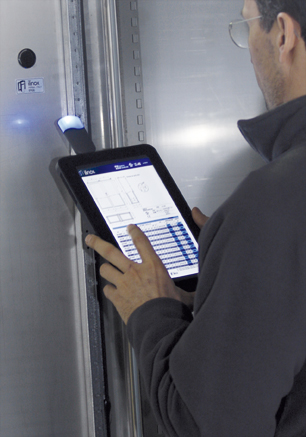

En este caso específico se toma en consideración la implementación de los RFID sobre los armarios eléctricos desarrollan una aplicación que contempla el empleo de un UMPC (Ultra Mobile PC).

El armario se hace inteligente: ILINOX MOBILE SYSTEM

El sistema RFID IMS consta de tres elementos: una o más etiquetas RFID (o tag o Transponder), un equipo de lectura y/o escritura (lector) y un sistema informativo de gestión de los datos y su traslado desde y havia los lectores y la asociación relativa con un archivo de los documentos relacionados, para tener todas las informaciones siempre disponibles



RFID

INFORMACIONES GENERALES
Datos de placa cuadro

DOCUMENTACION TECNICA
Esquema eléctrico
Lista de componentes
Tarjetas de Set up

MANUALES
Manual de uso
Manual de mantenimiento
Manual piezas de repuestos

MAINTENANCE
Mantenimiento ordinario
Mantenimiento prealable
Lista de averías

ENSAYOS
Tarjeta Ensayos

DOCUMENTACION NORMAS DE SEGURIDAD
Declaración de conformidad
Analisis del riesgo

DOCUMENTACION ADICIONAL
Layout planta
…………

DESCRIPCION DEL SISTEMA
El sistema IMS encuentra su aplicación ideal en los armarios a bordo máquina que de costumbre gestionan plantas y/o máquinas complejas; su empleo puede sin embargo ser aplicado a cualquier clase de cuadro eléctrico, incluso los pequeños armarios, púlpitos y caja de mando.
En el interior de todas las configuraciones de armarios, Ilinox le aplica un tag pasivo en el cual han sido memorizados:

– Código identificación producto,
– Código de marcado
– Número del orden de producción.

El constructor tiene a su disposición unos campos en los cuales se han memorizado:

– Mátricula cuadro
– Cliente
– Fecha entrega
– Probador
– Código declaración de conformidad con las normas
– Código declaración de conformidad
– Código ficha datos de placa
– Tarjeta de pruebas individuales
– Tarjeta lista de componentes
– Código esquema eléctrico
– Código tarjeta mantenimiento programado
– Código manual
– Código tarjetas de set up

También el utilizador final tiene disponibile un campo donde puede memorizar:

– Código utilizador final

En el interior del tag pueden memorizarse en total 225 records alfanuméricosi libremente repartidos entre los campos individuales.
A través del sistema informativo de gestión (software), residente en la chaveta USB, los datos son memorizados de antemano; el usuario puede visualizar sobre el contador , en tiempo real el número de records introducidos; luego, acercándose del tag con la unidad  de lectura/escritura introducida en una puerta USB del  UMPC/PC, los puede transferir .
El software combinará  el RFID con un juego de carpetas dentro de las cuales se colocarán los documentos relativos, por ejemplo:

– Documentación técnica (esquemas elécticos, software)
– Manual de uso y mantenimiento
– Lista de piezas de repuesto
– Documentación de formación,
– Video y animación de búsqueda averías
– ……………………

Estos documentos pueden ser de cualquier clase (PDF, XLS, DOC, DWG, JPG, ……..), su visualización siendo sin embargo posible solo cuando en el UMC/PC que se está utilizando  está instalado el software que permite su abertura.

Cuando se identifique un RFID (lectura) se tendrá inmediatamente disponibile toda la documentación correspondiente.
En la chaveta de tta, da 8 GB se pueden memorizar los datos correspondientes a un número indefinito de RFID hasta agotar el espacio disponibile; esto depende del tamaño de los anexos.



RFID

RFID


RFID

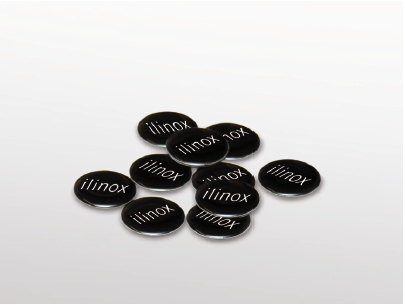

Dispositivo electrónico formado por un chip y una espiral resonante, cableados y embebidos en el interior de un substrato que los soporta.
El chip (grandes unos millimetros) es la parte “intelligente” en el interior de la cual se memorizan los datos rientra la espira resonante representa el circuito de transmisión de la señal.

• Tag de tipo pasivo
• Diámetro 30 mm grueso 2,6 mm
• Material: Epoxy PVC
• Frecuencia del dispositivo: 13.56 MHz
• Memoria: 1024 Bit, EEPROM Read/Write
• Tiempo de acceso: <100 ms
• Nr. de serie: único, 64 bit
• Número de ciclos de exritura: 100.000
• Duración mínima de conservación de los datos: min 10 años
• Temperatura de ejercicio: -25°C a +85°C



Unidad

Unidad

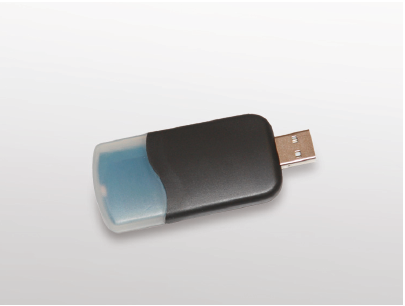

UNIDAD DE LECTURA/ESCRITURA

Esta unidad, a través una puerta una puerta USB de un UMPC/PC, permite leer y scribi los  RFID; soporta la interación con los tags que actuan a 13.56 MHz. y está conformes con los estándares:
ISO 15693 – ISO 14443AB – NXP Mifare family – NXP I-Code SLI

• Distancia de lectura:  5 mm.
• Interfaz: USB
• Dimensiones: 84 x 35 x 9 mm.
• Antena integrada
• Señales: 1 LED bicolor
• Temperatura de funcionamiento: -20°C +50°C



Software USB

Software USB

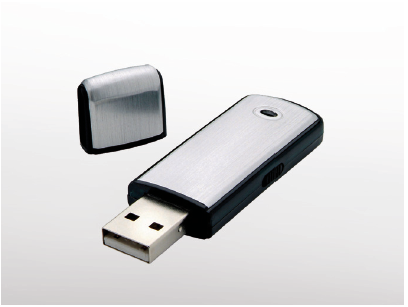

SISTEMA INFORMATIVO DE GESTION

El sistema informativo de gestión (software), que ocuapa un espacio de unos 100 MB, es residente estabilmente en una chaveta USB de 8 GB en el interior de la cual pueden ser archivados todos los documentos asociados a cada  RFID.
Después de instalado el software, la chaveta puede ser utilizada sobre cualquier UMPC/PC que tenga como mínimo la configuracións siguiente:

• Sistema operativo: Windows XP, Windows Vista o Windows 7
• Software instalados: todos los programas idóneos para la lectura de los ficheros de los documentos relacionados con los RFID
• Puertas USB: mínimo 2 espaciadas entre ellas de 30 mm por lo menos.
