TRAGARME
– Material: Edelstahlrohr EN 1.4301 (TYPE 304L) Ø. 60.3, Stärke3, satiniert, auf Anfrage auch blank oder kugelgestrahlt.
– Lieferbar in “L”, “J” , “S” oder “I” Form.
– Einige Abmessungen sind bereits festgelegt und verfügbar (siehe Tabelle), auf Anfrage können auch andere Abmessungen geliefert werden.
– An den Enden der Arme können entsprechend den spezifischen Anforderungen verschiedene Typen von Kupplungsstücken angebracht werden.
– Der Arm wird normalerweise mit bereits montierten Kupplungen ausgeliefert. Da die Kupplungen GKS und GCS ohne Verschweißung angebracht werden, können sie vom Kunden selber montiert werden, nachdem er den Arm entsprechend seinen Erfordernissen angepaßt hat.
ANMERKUNG: Falls an dem Arm ein Gehäuse aufgehängt werden soll, das nicht aus unserer Serie BC-BK stammt, muß überprüft werden ob die erforderliche Versteifung garantiert ist.

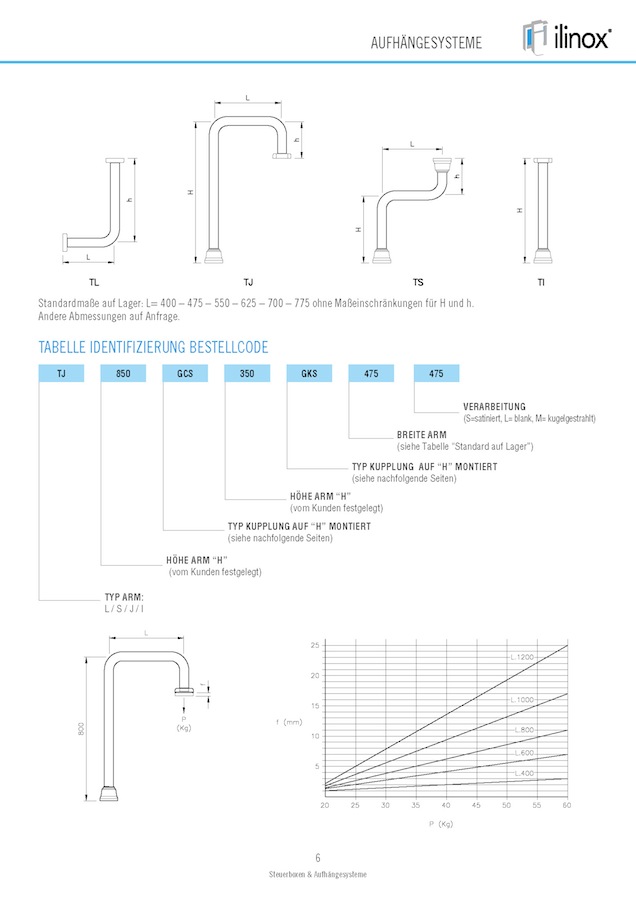

Tabelle Identifizierung Bestellcode
GCS
GELENKKUPPLUNG GCS
Material: Edelstahl EN 1.4301 (TYPE 304L) mit Abdichtung. Die besondere Form sowie das Herstellungsverfahren garantieren eine erhöhte Rigidität der Kup-plung, die sowohl an der Basis des Arms als auch als Verbindung mit großen oder von der Basis gehaltenen Steuerboxen eingesetzt werden kann. Es ist unerläßlich, dass die Struktur an der die Kupplung fixiert werden soll, die erforderliche Rigidität aufweist. Da die Kupplungen GKS und GCS ohne Ver-schweißung angebracht werden, kann sie vom Kunden selber montiert wer-den, nachdem er den Arm entsprechend seinen Erfordernissen angepaßt hat. Es besteht die Möglichkeit den Rotationswinkel auf 85°, 175°, 265° oder 355° zu limitieren.
• GCS – Universal Gelenkkupplung
GKS
GELENKKUPPLUNG GKS *
Material: Edelstahl EN 1.4301 (TYPE 304L) mit Abdichtung, einfache und kom-pakte Formgebung, ideal für die Anbringung von hängenden Steuerboxen. Da die Kupplungen GKS ohne Verschweißung aangebracht werden, kann sie vom Kunden selber montiert werden, nachdem er den Arm entsprechend seinen Erfordernissen angepaßt hat.
Ausgestattet mit einer Blockiervorrichtung, die die Rotation auf 85° – 175° – 265° – 355° limitiert.
• GKS – Gelenkkupplung für Steuerboxen
STARRE KUPPLUNG ZUR INTERNEN FIXIERUNG GKFI *
Material: Edelstahl EN 1.4301 (TYPE 304L) für Einrichtungen bei denen keine Rotation erforderlich ist. Wird am Arm verschweißt, um eine maximale Rigi-dität zu garantieren. Wird im Inneren der Struktur untergebracht.
• GKFI – starre Kupplung mit interner Fixierungz
STARRE KUPPLUNG ZUR EXTERNEN FIXIERUNG GKFE *
Material: Edelstahl EN 1.4301 (TYPE 304L) für Einrichtungen bei denen keine Rotation erforderlich ist. Wird am Arm verschweißt, um eine maximale Rigi-dität zu garantieren. Wird auf der Struktur angebracht.
• GKFE – starre Kupplung zur externen Fixierungno
BOHRSCHABLONE
* Nicht auf Regal GM60 verwendet werden
FLANSCH EXTERNE FIXIERUNG FFS
Flansch aus Edelstahl EN 1.4301 (TYPE 304L) zur externen Fixierung von Kupplungen und der Konsole GL 60.
• FFS – Flansch zur externen Fixierung von Kupplungen und der Konsole GL60.
FLANSCH EXTERNE FIXIERUNG KONSOLE FFM
Flansch aus Edelstahl EN 1.4301 (TYPE 304L) zur externen Fixierung der Konsole GM60.
• FFM – Flansch zur externen Fixierung der Konsole GM60
CHRÄGFLANSCH AGK
Material: Edelstahl EN 1.4301 TYPE 304L zur Verbindung mit Kupplungen GK wenn das Steuerungsgehäuse aus ergonomischen Gründen um 10° geneigt werden soll. Lieferbar komplett mit Abdichtung und Fixierschrauben.
• AGK – Flansch für die Anbringung der Box mit einer Neigung um 10°

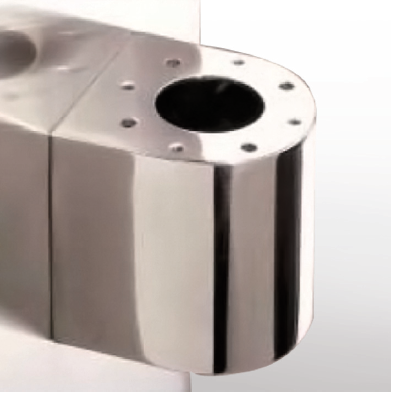

KONSOLE GM60
KONSOLE GM60
Material: Edelstahl 1.4301 (TYPE 304L) poliert, robust und elegant. Nach der Montage von Gelenkkupplung und Arm wird die Konsole vom Inneren einer starren Struktur aus mittels Schrauben befestigt. Auf diese Weise werden Ansatzpunkte für Schmutzablagerungen vermieden und eine maximale Hygiene garantiert. Falls diese Montageart nicht möglich ist, muß die Konsole mittels Flansch FFS zur externen Fixierung angebracht werden.
• GM60 – abgerundete Konsole
