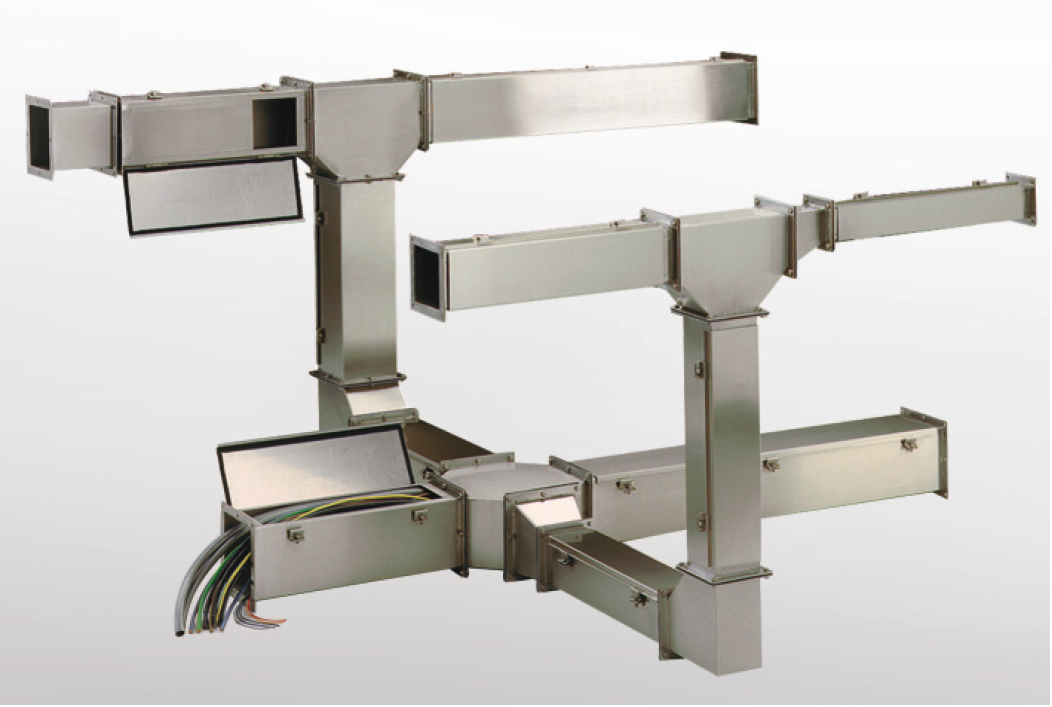

KABELFÜHRUNGSKANAL SERIE C

• Material: Edelstahl EN 1.4301 (AISI 304) fein satiniert und geschützt.
• Schutzklasse: IP66 entsprechend CEI EN 60529
• Nach dem Einsetzen der innenliegenden, ölabweisende Dichtung werden die einzelnen Elemente mit einander verflanscht.
• Jedes Element wird komplett mit einer Dichtung, einem Monatagesatz und einem Erdungsanschluss geliefert.
• GERADER KABELKANAL
Bestehend aus einem Element in “C-Form” mit Abdeckung. Komplett mit einer selbstlöschenden, ölabweisenden Dichtung sowie praktischen und robusten Haken mit Schraubverschluss. In verschiedenen Längen lieferbar. Für Längen die 1,5 m überschreiten wird die Abdeckung in mehreren Teilen geliefert.
• GERADES ROHR :
Lieferbar in 60×60 und 100×100. Kostengünstige Lösung für gerade Strecken, ohne Inspektionsöffnungen. Bei dieser Serie ist die Verwendung von Trennwänden und Teleskopstrecken ausgeschlossen.


TELESKOPROHRE

Zur Verwendung zum Längenausgleich zwischen 50 und 500 mm. Durch die Blockierung des mitgelieferten O-Rings zwischen dem Flansch des Teleskoprohrs und dem des geraden Kabelkanals ist die Abdichtung gewährleistet. In diesem Fall verringert sich die Schutzklasse auf IP54.
Falls Trennwände verwendet werden, muss der gerade Kabelkanal, der mit einem Teleskoprohr kombiniert werden soll, eine Länge von 100 mm oder mehr aufweisen. Sollte dieses nicht der Fall sein, muss das Teleskoprohr gekürzt werden.

ZU VERSCHWEISSENDES ROHR
Das Rohr ist auf einer Seite mit einem Flansch verschweißt, die andere Seite muss mit einem Flansch verschweißt werden nachdem es auf die erforderliche Länge zugeschnitten ist.

VERBINDUNGEN
Folgende Verbindungselement sind Lieferbar:
Kurvenelemente mit 45und 90°, Verbindungselemente in T- und in Kreuzform sowie exzentrische Reduzierstücke. Alle Elemente sind mit Flansch und nicht inspizierbar.

ANDERE ELEMENTE
Zur Vervollständigung der Serie sind folgende Elemente lieferbar:
Reduzierflansch mit zentrischer oder außermittiger Öffnung sowie Kopf-/Abdeckplatten.
TRENNWÄNDE
Die Trennwände bestehen aus einem Edelstahlblech in “L-Form” und sind in der Abmessung 100×100 lieferbar. Sie dienen zur Abtrennung von geraden, inspizierbaren Kanälen in 2 separate Sektionen. In den Kabelkanälen befinden sich kleine Fixierstifte, in welche die Trennwände einfach eingehängt werden können. Dadurch ist die Montage der Trennwände ohne Bohren möglich. Bei Elementen mit einer Länge von mehr als 1.000 mm müssen mehrere Trennwände eingesetzt werden.
HALTERUNGEN
Halterungen aus Edelstahl EN 1.4301 (AISI 304) in 2 Versionen:







Katalog Kabelführungskanal [button link=”http://www.ilinox.it/wp-content/themes/Envisioned/pdf/de/Kabelfuhrungskanal.pdf” type=”icon”] Download[/button]
